CAD的狀態欄不見了怎么調整？我上網搜了一下,，發現遇到這種問題的人還真不少,。下面回答一下這個問題，簡單介紹一下CAD狀態欄的相關設置,。

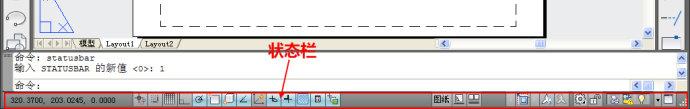

在狀態欄CAD界面的底部,，不僅用于顯示坐標值，還提供繪圖輔助,、導航工具,、快速訪問工具和注釋工具等。如下圖所示,。

不同版本的CAD狀態欄按鈕數量不同,，顯示效果也不同。比如低版本用的是文本按鈕,，高版本功能越來越多,。為了節省空間，默認情況下會顯示圖標按鈕,。但是從很早的版本開始,，就提供了網格、對象捕捉,、正交,、極軸、動態輸入等這些輔助繪圖工具,。這些工具在繪圖過程中經常使用,，所以狀態欄對于繪圖非常重要。

狀態欄已關閉,。怎么才能打開,？

如果你的STATUSBAR是關閉的，一個常見快捷的方法就是使用變量statusbar來設置它,。方法很簡單：輸入STATUSBAR,，回車，輸入1,，回車,，狀態欄就會顯示出來。

其實這個變量可以設置成0-3的四個值,。在AUTOCAD中,，狀態欄分為應用程序狀態欄和圖形狀態欄。默認情況下,，兩個狀態欄都顯示在底部,。當設置為2時,，它們將分別顯示。設置為3時,，僅顯示圖形狀態欄,，如下圖所示。

一些國內的CAD,，比如陳豪CAD,，沒有把狀態欄分成兩部分，但是也支持狀態欄切換,。在陳豪CAD 2017的選項(OP)對話框的顯示選項卡中有一個顯示狀態欄的選項,，但在AUTOCAD的選項對話框中沒有此選項。僅提供顯示圖形狀態欄的選項,。我不明白為什么那么多人的狀態會被關閉,。

在較低版本的CAD中，如AUTOCAD 2007,，STATUSBAR不分為兩部分，并且不支持STATUSBAR變量,。理論上,，狀態欄是不能關閉的。不知道大家有沒有遇到過在不支持狀態欄變量的版本中狀態欄關閉的情況,？

如何將狀態欄中的圖標按鈕切換成文本按鈕,？

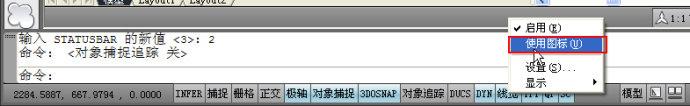

在低版本的CAD中，如AUTOCAD 2007狀態欄中的極軸,、正交,、對象捕捉等，這些按鈕都是用文字顯示的,，一目了然,。很多人習慣了文本按鈕，但是換到更高版本,，顯示為圖標后就不習慣了,。他們希望切換回文本按鈕。這個操作很簡單,。在狀態欄左側的按鈕上點擊鼠標右鍵,，每個按鈕彈出的菜單不完全一樣，但是有一個“使用圖標”項,。點擊取消該選項,，圖標變成文字，如下圖所示,。

我們可以看到狀態欄空間不夠,，因為用的是中文，很多按鈕都是英文縮寫，比如動態輸入寫成dyn,，快捷方式寫成QP,。

如何設置狀態欄圖標的顯示？

隨著CAD版本的升級,，狀態欄中的按鈕越來越多,。往往需要在一長串按鈕中找到我們需要操作的按鈕。而且由于篇幅有限,，有些按鈕在顯示為文字時還得用英文縮寫,。其實我們可以把一些從來不用的按鈕隱藏起來，只保留一些常用的按鈕,，這樣狀態欄會看起來更簡潔,，操作更方便。

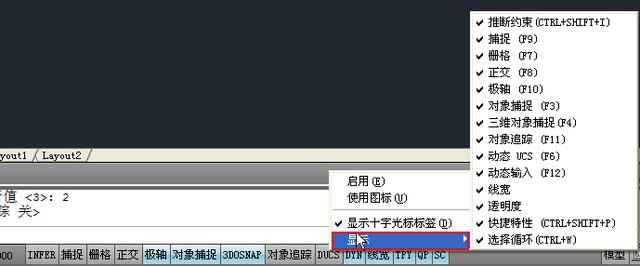

您也可以在狀態欄的右鍵菜單中設置圖標的顯示,。我們在不同的位置右鍵彈出的菜單是不一樣的,。如果右鍵單擊左側的繪圖助手，在右鍵菜單的底部有一個“顯示”選項,，可以設置是否顯示這些繪圖助手,，如下圖所示。

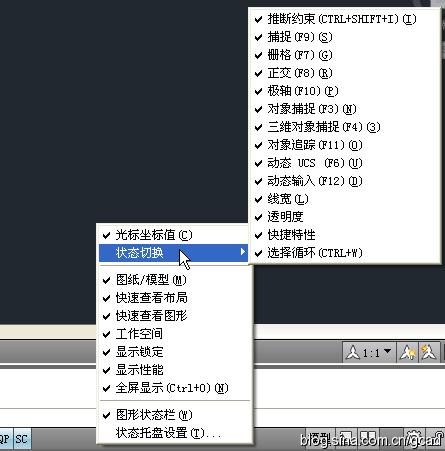

如果在狀態的空白處點擊,，可以直接設置右按鈕的顯示,，同時也可以在狀態切換的二級菜單中設置左繪圖輔助的顯示，如下圖所示,。
