在生產過程中,，無論是控制系統還是監控系統，都有可能面臨復雜環境的干擾,，或短路,、過壓、不明脈沖等狀況,。因此,，具有保護下集控制回路、削弱環境噪聲影響,、抑制接地或設備干擾,、具有限壓、額流,，保護控制系統輸入輸出及通訊接口的隔離器,，成為控制系統不可或缺的一部分。

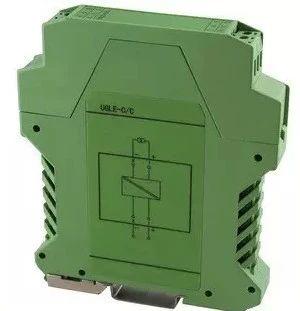

信號隔離器原理

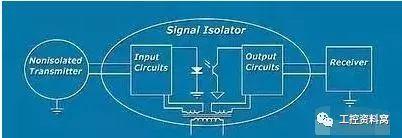

信號隔離器的原理是將變送器或儀表的信號通過半導體器件進行調制轉換,，再通過光學或磁性傳感器進行隔離轉換,，然后解調轉換回隔離前的原始信號，同時隔離信號的電源,，保證轉換后的信號,、電源、地之間的絕對獨立,。同時濾除疊加在測量值上的干擾信號,，并根據控制系統的輸入輸出要求進行信號匹配。因此,，隔離,、放大、濾波和匹配是信號隔離器的功能,。

部分DCS模塊自帶光電隔離功能,，完全可以滿足部分系統中的正常工作要求；但是,，系統不可能一直處于正常工作狀態,。一旦設備因事故損壞,，更換隔離器比更換DCS模塊更省時、省錢,。因此,，邊肖建議，還是要根據實際情況來決定是否安裝隔振器,。

信號隔離器的分類

信號隔離器分為有源信號隔離器和無源信號隔離器,。

有源信號隔離器

有源信號隔離器由獨立電源供電，確保隔離器正常工作,。模塊在輸入端需要有源信號,，它們?cè)谳敵鰷y(cè)試端提供經過濾波和放大的信號。根據該應用,，輸入/輸出和電源彼此隔離,。有源信號隔離器包括三端隔離、輸入隔離和輸出隔離,。

三端隔離

三端隔離只需要一個電源,，與測量電路隔離。對于這種技術隔離的模塊,，所有連接到輸入端子,、輸出端子或電源的元件都不會相互干擾，三個端子會相應地相互電隔離,。

輸入隔離

采用這種隔離技術的模塊要保護連接在輸出側的電子設備(如控制器的輸入卡)免受現場的各種干擾,。因此，輸入端子和等電位輸出端子與電源部分電隔離,。

輸出隔離

采用這種隔離技術的模塊要保護連接到輸入側的電子設備(如控制器的輸出卡)免受現場的各種干擾,。因此，輸出端子和等電位輸入端子以及電源部分被電隔離,。

無源信號隔離器

無源信號隔離器提供了額外的實質性便利,，它不需要額外的電源。模塊的工作電源通過輸入或輸出回路提供,，其內部電路消耗的電流極小,，不影響信號的正確傳輸。根據信號隔離器的供電方式,，可分為輸入側供電,、輸出側供電和無源饋電。

輸入側電源

采用這種隔離技術時,，這些模塊從有源輸入回路(如電磁流量計或控制系統輸出卡)獲得所需能量進行信號傳輸和電氣隔離,，輸出端提供處理后的電流信號進行控制或調節。

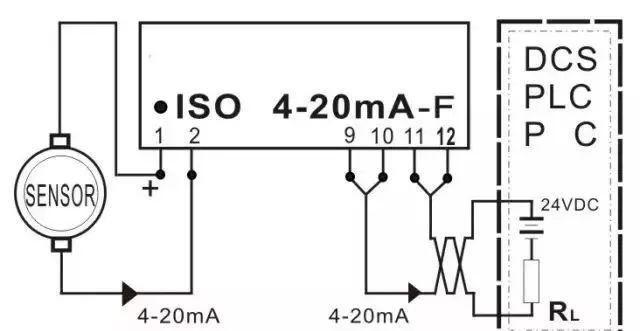

輸出側電源

當采用這種隔離技術時,，這些模塊從有源輸出回路(最好由控制系統輸入卡的輔助電源提供)獲得所需的能量,，用于信號傳輸和電氣隔離。

無源饋電隔離器

當采用這種隔離技術時,，這些模塊從有源輸出環路獲得所需的能量,，用于信號傳輸和電氣隔離。無源饋電隔離器從輸出環路向連接到輸入端的無源檢測探頭(如壓力變送器)提供能量,。檢測探頭借助提供的能量發出主動信號,，通過無源饋電隔離器進行電隔離，從輸出側輸出,。

如何選擇信號隔離器

隔離器位于兩個系統通道之間,，所以在選擇隔離器時首先要確定輸入輸出功能，隔離器的輸入輸出方式(電壓型,、電流型,、回路供電型等。)應該適應前端通道連接的1: 3模式
