機械制圖都是由簡單的基本圖形元素組成,，包括直線,、圓、圓弧,、矩形等,。掌握基本圖形的繪制方法是整個CAD繪圖的基礎。

下面以三角形的內切圓為例,，學習直線和圓的繪制方法以及對象捕捉輔助工具的使用。

1.創建新文件

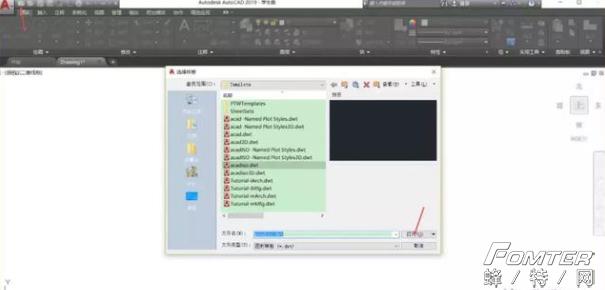

選擇下拉菜單中的“文件-新建”命令,，創建一個新的“acadiso”文件,。

2.畫一個任意三角形

對象捕獲設置

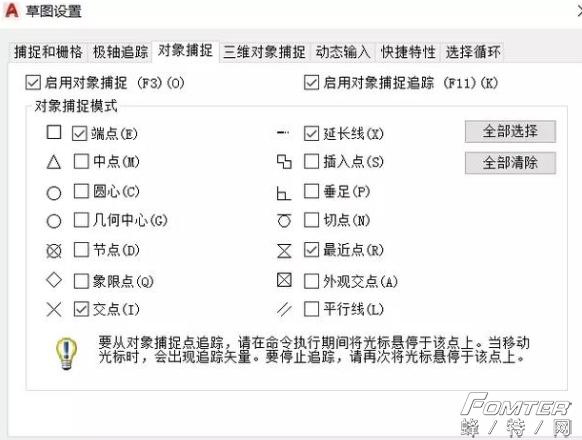

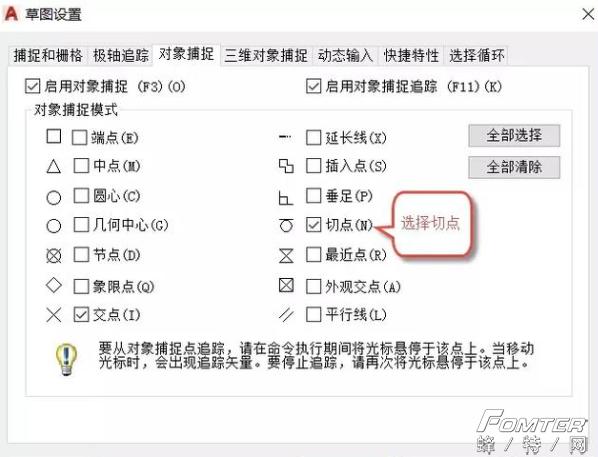

右鍵單擊狀態欄中的對象捕獲按鈕，將其設置為如圖所示,。

B.畫第一條直線

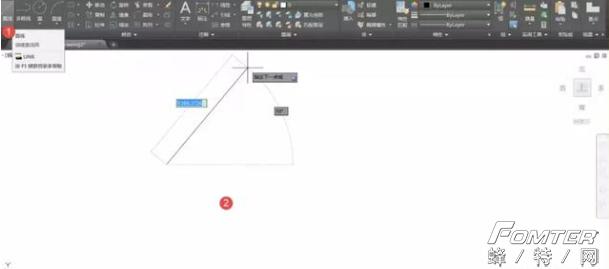

在繪圖區單擊鼠標左鍵選擇直線命令,，在畫布的空白處單擊選擇直線的起點，將鼠標移動到合適的位置,，再次單擊鼠標左鍵選擇終點,，按Enter結束命令，完成第一條直線的繪制,。

畫第二條直線,。

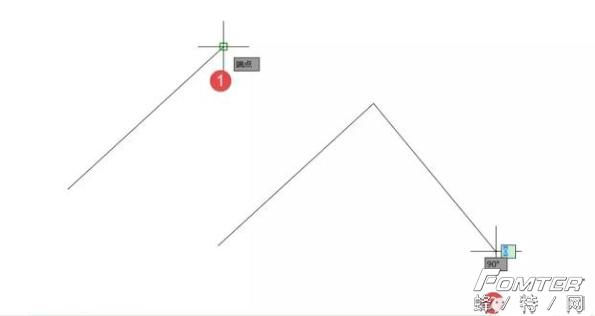

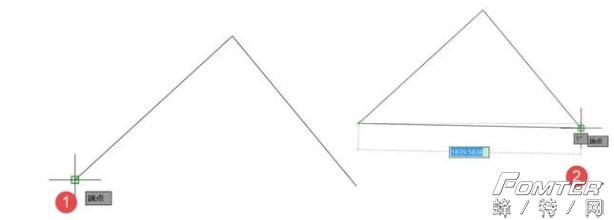

單擊直線按鈕，啟動直線命令繪制第二條直線,；當鼠標光標接近第一條直線的終點時,，系統會自動捕捉并顯示“終點”，出現如圖所示的符號,。單擊鼠標左鍵捕捉終點作為第二條直線的起點,，將鼠標移動到合適的位置，再次單擊鼠標左鍵拾取第二條直線的終點,，按“Enter”鍵結束命令,。

畫第三條直線

重復直線操作,，分別捕捉第一條直線的起點和第二條直線的終點，繪制第三條直線,。

畫一個內切圓

重置對象捕獲參數,。

b選擇“三點”畫圓。

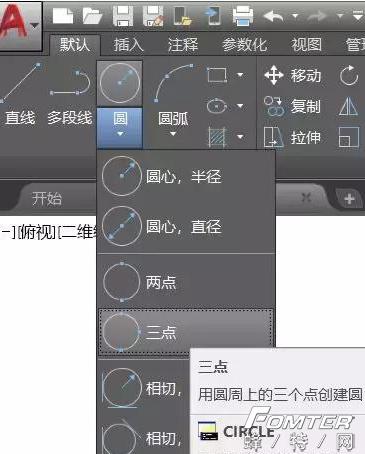

單擊繪圖區域中“圓”命令的下拉菜單,，選擇“三點”繪圖方法,。

畫內切圓

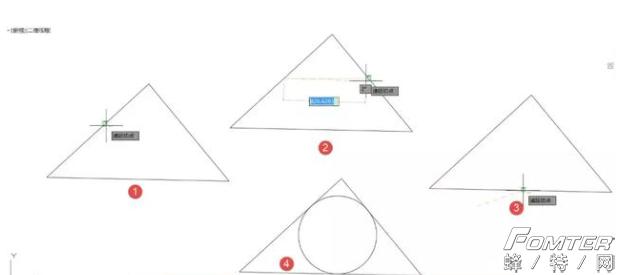

依次捕捉三角形三邊的切點，點擊鼠標左鍵,，畫一個內切圓,。

4.相關知識點

在設置對象A的捕捉參數時，不要設置太多的特征點為選中狀態,，這樣容易造成系統自動捕捉特征點時的混亂,。

b .在命令行輸入“l(fā)ine”并回車，也可以調用直線命令,。

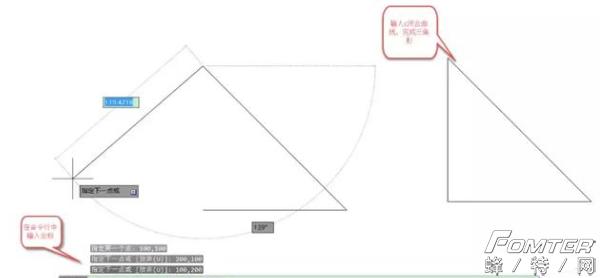

c除了在畫布的空白處拾取任意一點作為直線的端點,，還可以通過在命令行輸入直角坐標來繪制直線。

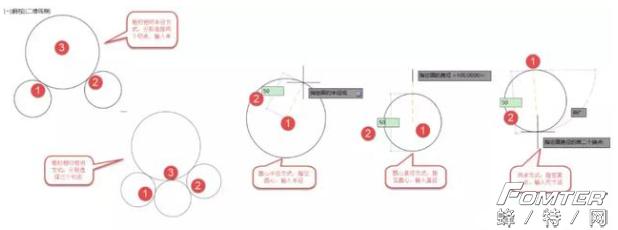

d圓的其他畫法
