很多朋友問,，路由器和三層交換機有什么區別？這是一個好問題,。今天就來了解一下吧。

一,、開關的工作原理

當交換機收到數據時,，它會檢查其目的MAC地址，然后將數據從目的主機所在的接口轉發出去,。交換機之所以能實現這個功能,，是因?yàn)榻粨Q機內部有一個MAC地址表，記錄了網絡中所有MAC地址與交換機端口的對應信息,。當一個數據幀需要轉發時,，交換機根據該數據幀的目的MAC地址查找MAC地址表，從而得到該地址對應的端口,，即知道擁有該MAC地址的設備連接到哪個端口,，然后交換機從該端口轉發該數據幀,。

1.交換機在收到的數據幀中的源MAC地址和交換機端口之間建立映射，并將其寫入MAC地址表,。

2.交換機將數據幀中的目的MAC地址與已建立的MAC地址表進行比較,，以決定向哪個端口轉發。

3.如果數據幀中的目的MAC地址不在MAC地址表中,，它將被轉發到所有端口,。這個過程叫做洪水。

4.廣播幀和組播幀被轉發到所有端口,。

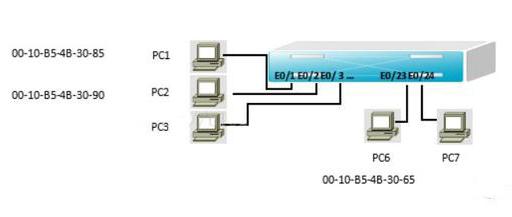

示例：網絡如圖1所示,。

圖1交換機地址表

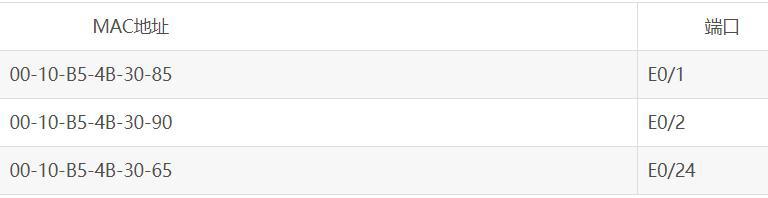

表1端口/MAC地址映射表

假設主機pc1向主機pc7發送數據幀。數據幀發送到交換機后,，交換機首先檢查MAC地址表,，發現主機pc7連接到E0/24接口，然后從E0/24接口轉發數據幀,。

交換機的三個基本功能

1.學問

以太網交換機知道連接到每個端口的設備的MAC地址,，并將這些地址與相應的端口進行映射，并將它們存儲在交換機緩存中的MAC地址表中,。

2.轉發/過濾

當數據幀的目的地址被映射在MAC地址表中時,，它被轉發到連接目的節點的端口，而不是所有端口(如果數據幀是廣播/多播幀,，它被轉發到所有端口),。

3、消除環路

當交換機包含冗余環路時,，以太網交換機通過生成樹協議來避免環路,，并允許存在備用路徑。

第2層,、第2層和第3層交換機的比較

1.第二層交換技術

第二層交換技術已經成熟,。二層交換機是數據鏈路層設備，它可以識別數據包中的MAC地址信息,，根據MAC地址進行轉發,，并將這些MAC地址和對應的端口記錄在一個地址表中。

具體工作流程如下：

(1)當交換機從一個端口接收到一個數據包時,，首先讀取包頭中的源MAC地址,，這樣就知道有源MAC地址的機器連接的是哪個端口；

(2)讀取包頭中的目的MAC地址,，并在地址表中查找對應的端口,；

(3)如果表中有該目的MAC地址對應的端口，則將數據包直接復制到該端口,；

(4)如果在表中找不到相應的端口,，則將數據包廣播到所有端口,。當目的機器響應源機器時，交換機可以獲知目的MAC地址對應于哪個端口,，因此在下一次數據傳輸中不再需要廣播所有端口,。

通過這個過程，我們可以了解到整個網絡的MAC地址信息,。第2層交換機就是這樣建立和維護自己的地址表的,。

從第二層交換機的工作原理可以推斷出以下三點：

(1)因?yàn)榻粨Q機同時交換大多數端口的數據，所以它需要較寬的交換總線帶寬,。如果二層交換機有n個端口,，每個端口的帶寬為M，交換機的總線帶寬超過NM,，那么交換機可以實現線速交換,；

(2)學習端口所連接的機器的MAC地址，并將其寫入地址表,。地址表的大小(一般有兩種表示：一種是BEFFER RAM,，一種是MAC表項的值)影響交換機的訪問能力；

(3)還有一點就是二層交換機一般都含有專門用于包轉發的ASIC芯片,，所以轉發速度可以很快,。因?yàn)椴煌瑥S商使用的ASIC不一樣，直接影響產品性能,。

2.第三層交換機

三層交換工作在OSI七層網絡模型的第三層,，即網絡層，它利用三層協議中IP包的頭信息來標記后續的數據業務流,，具有相同標記的業務流的后續報文被交換到二層數據鏈路層,，從而在源IP地址和目的IP地址之間打開一條通路。該路徑通過第二鏈路層,。有了這條路徑,，三層交換機就不需要每次對接收到的數據包進行解包來判斷路由，而是直接轉發數據包,，交換數據流,。

例如

比如A要向B發送數據，目的IP已知,，那么A會利用子網掩碼獲取網絡地址，判斷目的IP是否和自己在同一個網段,。

使用IP的設備A-第3層交換機-使用IP的設備B,。

如果你們?cè)谕粋€(gè)網段，但是不知道轉發數據需要的MAC地址,，A發送ARP請求,，B返回自己的MAC地址,。a用這個MAC將數據包打包發送給交換機，交換機用二層交換模塊查找MAC地址表,，將數據包轉發到相應的端口,。

如果目的IP地址沒有顯示在同一個網段，那么A要和B通信,，如果流緩存條目中沒有對應的MAC地址條目,，它會將第一個正常數據包發送到一個默認網關，這個默認網關一般在操作系統中設置,，對應的是第三層路由模塊,，所以可以看到，對于不在同一個子網的數據,，默認網關的MAC地址首先放在MAC表中,；然后三層路由模塊接收這個數據包，查詢路由表確定到B的路由,，構造一個新的幀頭,，其中默認網關的MAC地址是源MAC地址，主機B的MAC地址是目的MAC地址,。通過一定的識別觸發機制,，建立主機A和B的MAC地址與轉發端口的對應關系，記錄入站緩存的條目表,，將A到B的后續數據直接交給二層交換模塊,。這通常被稱為一個路由和多個轉發。

您可以看到三層交換的特點：

a,、通過硬件組合實現高速數據轉發,。

b，這不是第二層交換機和路由器的簡單疊加,。三層路由模塊直接疊加在二層交換的高速背板總線上,，突破了傳統路由器的接口速度限制，速度可達數十Gbit/s.算上背板的帶寬,，這是三層交換機性能的兩個重要參數,。

簡潔的路由軟件簡化了路由過程。

d,、大部分?jǐn)?shù)據轉發,，除了必要的路由由路由軟件處理，都是二層模塊高速轉發,，路由軟件多是經過處理的高效優化軟件,，不是簡單的復制路由器里的軟件。

所以：

第2層交換機：基于MAC地址,。

三層交換機：具有VLAN功能,，交換和路由,，基于IP，是網絡,。

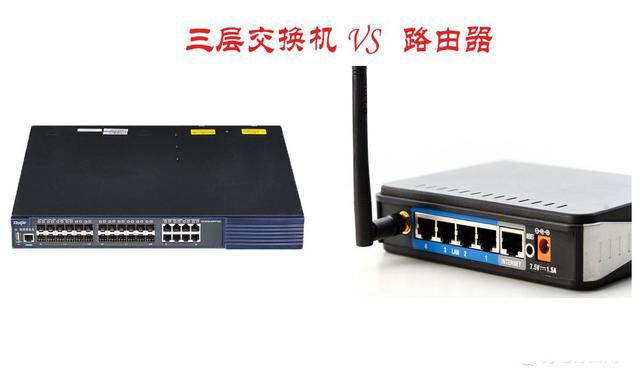

第三,，路由器和第三層交換機的區別

路由器是三層設備，但三層交換機可以在第三層和第二層都工作,。

事實上,，第3層交換機和路由器之間仍然有很大的區別：

1.主要功能不一樣。雖然第三層交換機和路由器都有路由功能,，但不能劃等號,。路由器不僅具有路由功能，還提供了交換機端口,、硬件防火墻等附加功能,，旨在使設備更加適用和實用。

第三層交換機也是如此,，其主要功能仍然是數據交換,，只是它有一些基本的路由功能。三層交換機具有數據交換和路由轉發兩種功能,，但其主要功能是數據交換,；路由器只有路由轉發的主要功能。

2.主要適用環境不同,。三層交換機的路由功能通常比較簡單,，因?yàn)樗饕鎸?duì)簡單的局域網連接。功能遠沒有路由器復雜,。它在局域網中的主要用途是提供快速數據交換功能,，滿足局域網中頻繁數據交換的應用特點。

另一方面,，路由器則不同,。雖然它們也適用于局域網之間的連接，但是它們的路由功能更多的體現在不同類型網絡之間的互聯,，比如局域網和廣域網之間的連接,，不同協議網絡之間的連接等等。它們的優勢在于選擇最佳路由,、分擔負載,、備份鏈路以及與其他網絡交換路由信息。另外,，為了連接各種類型的網絡,，路由器的接口類型非常豐富，而三層交換機一般只有同類型的局域網接口，非常簡單,。

3.技術實現是不同的。路由器和第3層交換機在分組交換操作上有明顯的區別,。

路由器一般基于網絡處理器或多核路由引擎來執行包交換,。

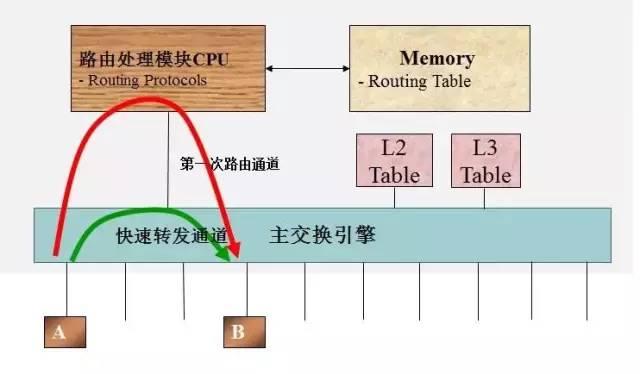

第3層交換機通過硬件執行數據包交換。將第一個數據包路由到控制平面后,，第3層交換機將生成一個MAC地址和IP地址的映射表,，供數據平面查找。當同一個數據流再次通過時,，它會根據這個表通過這個表,，而不是再次發送到控制平面檢查路由(即“一個路由，多個交換”),。

提高了數據包轉發的效率,。三層交換機的路由查找是針對數據流的，利用緩存技術和ASIC技術很容易實現,，所以可以大大節約成本,，實現快速轉發。

但是路由器的轉發采用最長匹配法,，實現起來比較復雜,。一般用昂貴的網絡處理器或多核處理器來實現，路由表數量龐大,，成本相當高,。

第四，總結

第2層交換機用于小型局域網,。在小型局域網中,，廣播數據包的影響很小。第二層交換機的快速交換功能,、多個接入端口和低廉的價格為小型網絡用戶提供了完美的解決方案,。

三層交換機最重要的功能是加快大型局域網中數據的快速轉發，路由功能也是用于這個目的,。如果將大型網絡按照部門,、區域等因素劃分成小型局域網，會導致大量的互聯網訪問,，單純使用二層交換機無法實現互聯網訪問,；

如果單純使用路由器，由于接口數量有限,，路由轉發速度慢,，網絡的速度和規模都會受到限制。因此，采用具有路由功能的快速轉發三層交換機是首選,。
