在繪制圖形時,，我們經常需要將圖片導入到CAD中,，那么如何將圖片導入到CAD中呢？下圖顯示了零件的1: 1平面掃描?，F(xiàn)在的任務是畫出它的形狀,。這時候我們就需要把這張圖導入到CAD里畫出輪廓,。

下面以CAD2014(如果沒有這個軟件,，可以點擊進入CAD軟件下載本專欄)為例，演示一下如何將圖片導入CAD的詳細操作步驟,。

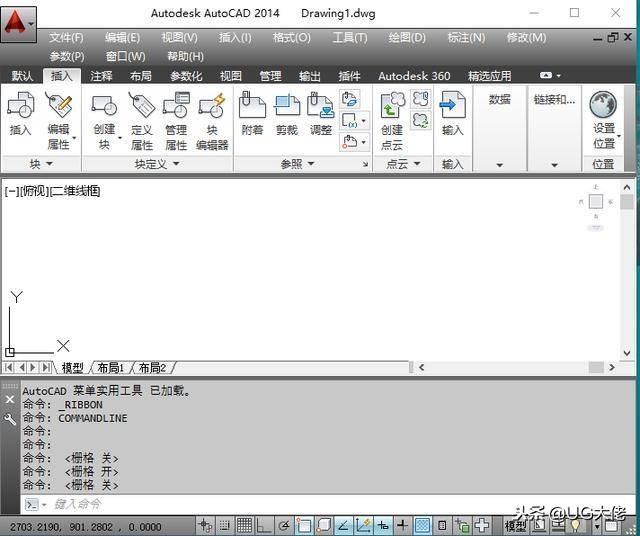

1.打開CAD2014軟件,，如下圖所示。

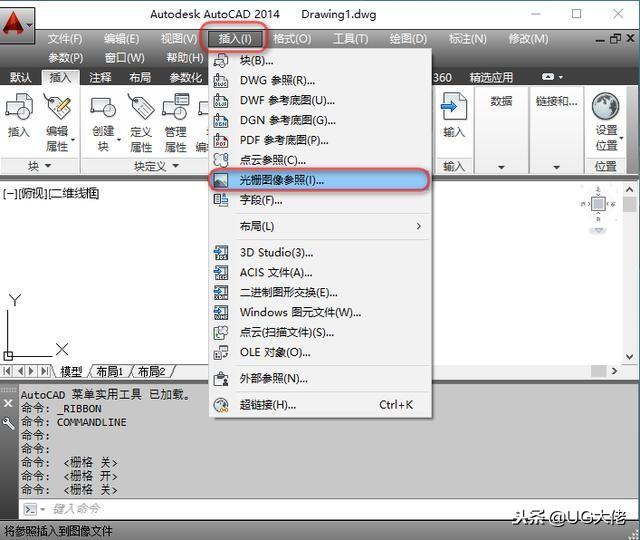

2.單擊菜單欄上的“插入光柵圖像參考”,，如下圖所示,。

3.在“選擇參考文件”對話框中指定我們需要導入CAD的圖片，然后點擊打開,，如下圖所示,。

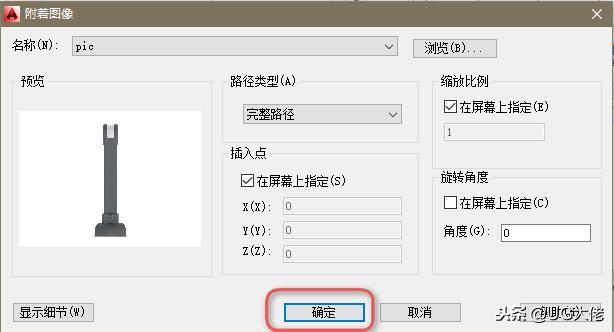

4.在這一步中，您不需要指定任何參數,。在彈出的附加圖像對話框中點擊確定,，如下圖所示。

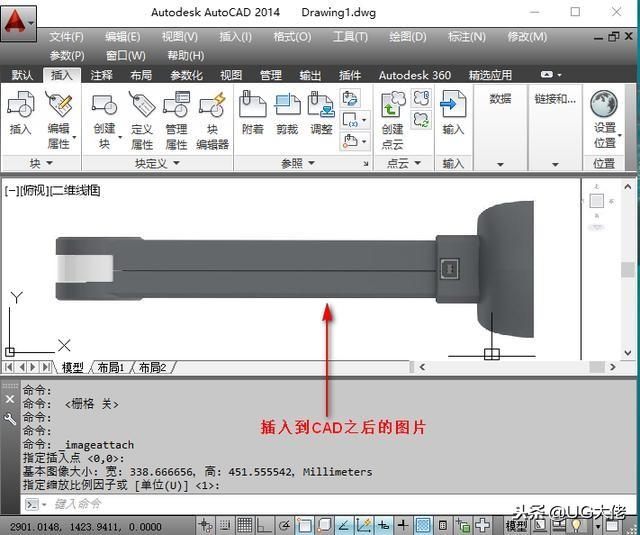

5.在CAD繪圖區隨便指定一個點后,，CAD會提示輸入比例因子,，默認值為1，此處不輸入,，表示不縮放,。如果需要調整比例，可以自己輸入相應的數值,。如下圖所示,。

6.接下來可以參考導入CAD的圖片，繪制圖形,。
