在用陳豪CAD軟件繪制圖紙的過程中,，經常用到虛線功能。既然虛線用的這么廣,，怎么畫才正確,？這里有一個關于如何在電腦版CAD制圖軟件陳豪CAD制圖王中繪制虛線的教程,！

陳豪CAD在圖王中畫一條虛線如下：

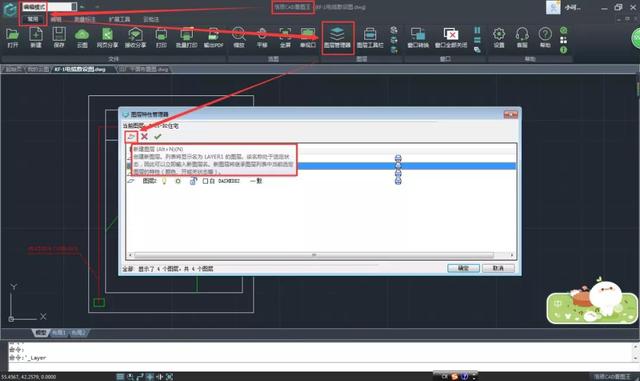

1.創建圖層：打開陳豪CAD Kantu King的計算機版本，在編輯模式的通用菜單欄中點擊[圖層管理器],，在出現的'圖層屬性管理器'中點擊'新建圖層'

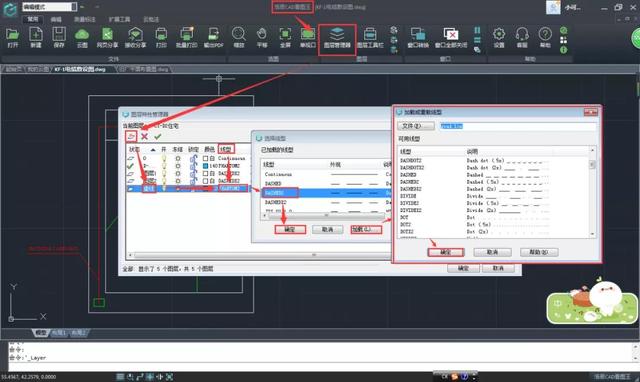

2.選擇線型：我們將新創建的層命名為“虛線”,，單擊層后的“線型”位置，并在出現的“選擇線型”對話框中選擇相應的線型,。

注意：如果加載的線型中沒有您想要的線型,，您可以單擊對話框底部的“加載”按鈕進入“加載或重新加載線型”對話框，該對話框包含許多線型,。選中后點擊“確定”,，該線型將出現在“已加載線型”中。單擊線型并確認,。

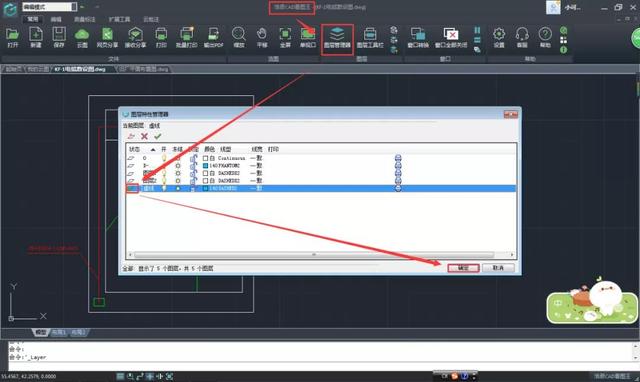

3.鎖定當前圖層：選擇線型后,，一定要雙擊圖層的狀態，設置為當前圖層,，如下圖,，狀態顯示為。

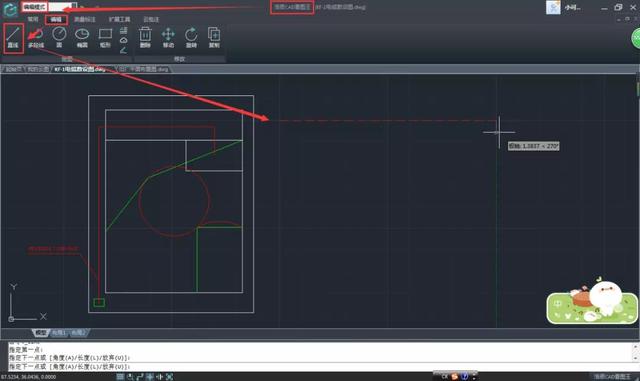

4.畫一條虛線：進入‘編輯’菜單,，點擊‘直線’命令,，在界面上畫一條直線。這時候出來的線型就是虛線,！如下圖所示,。

看完CAD繪圖軟件陳豪CAD繪圖王電腦版繪制虛線教程，可以試著操作一下,，靈活運用~
