我們?cè)诋?huà)圖的時候經常用虛線或者點劃線,。

有時候虛線看不到區間。

有時在模型空間中明明設置了線性比例,，但在布局中用viewport排版后,，線性比例是錯誤的。

如果不了解這些問題,，會給我們的繪圖帶來很大的麻煩,。

今天我們就來詳細說說如何設置下線比例。

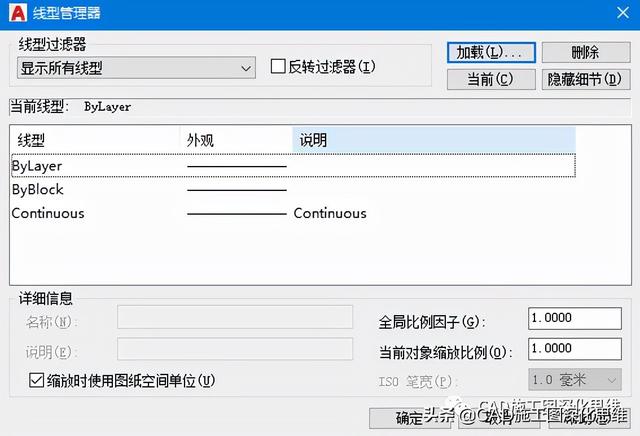

首先,，我們加載線型,。打開CAD，輸入“LT”進入生產線管理器,。

管理器中的默認線型只有“帶圖層”、“帶塊”和“連續”,。

然后我們需要加載我們需要的線型,。

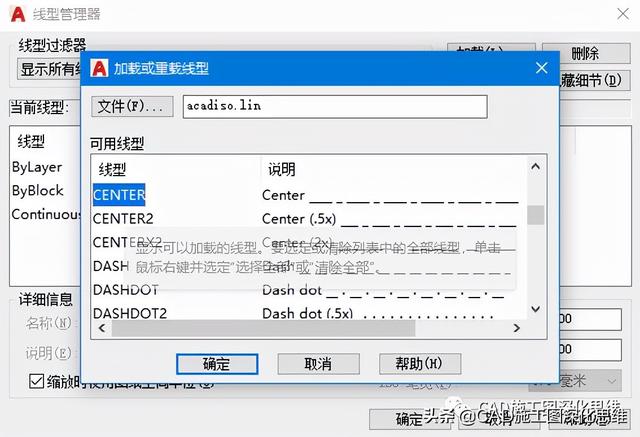

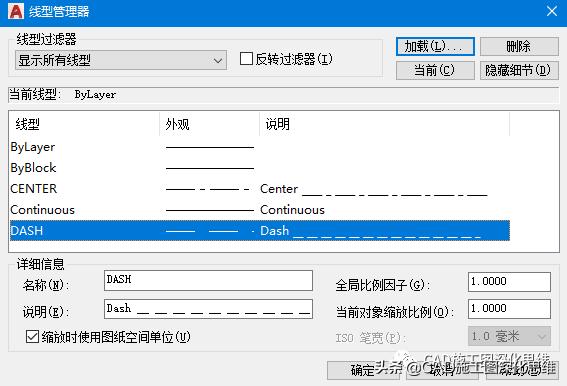

點擊“加載”找到我們需要的線型并加載，一般是“破折號”和“居中”,。一個是虛線,，一個是虛線。

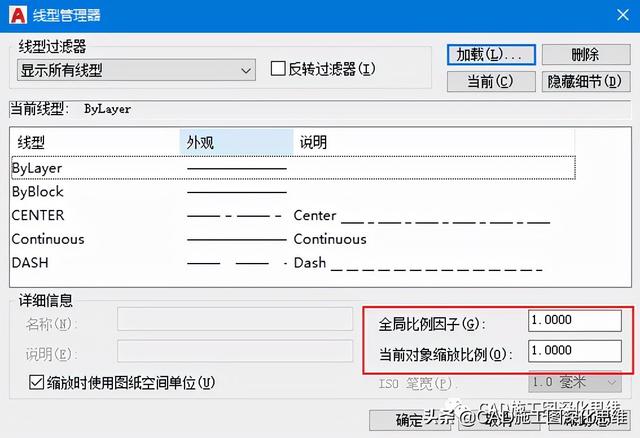

好了，線型加載完畢后,，需要注意如何設置“全局比例因子”和“當前對象比例”兩個選項。要設置這兩個選項,，還應該知道每條線都有自己的線性刻度。

全局比例因子：表示圖形中的所有線性比例都將乘以整數值,。默認值為1,。如果我們將其設置為100，那么每條線的線性比例將乘以100,。

當前對象的縮放比例：如果設置了整數值，以后你畫的每條線段的線性比例都是這個值,，但是對之前畫的線性比例沒有影響,。對象本身的線性比例：每個對象和每條線段都有自己的線性比例,，只針對你選擇的對象,，不影響其他任何線段。您可以選擇一個對象并在“屬性”面板中修改它,。

我們來看看效果：

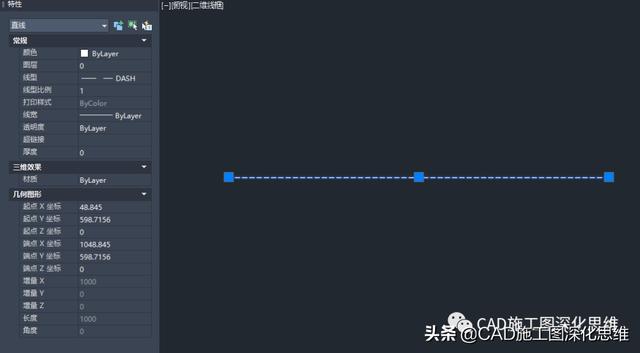

首先,，全局比例因子和當前對象比例值都是1，畫一條虛線,，就是這樣,。(不要改變它自己的線性標度)

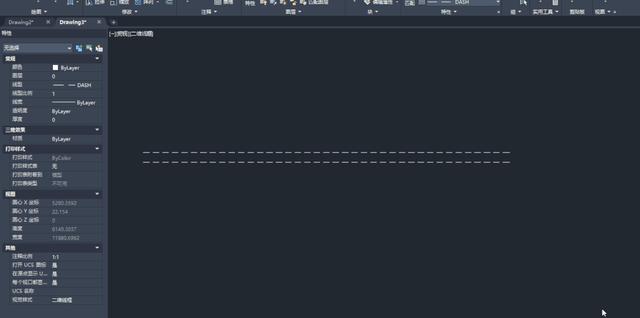

第二，畫一條虛線,，將全局比例因子值改為10,，當前對象比例值不變。(兩條虛線都加寬了,。)

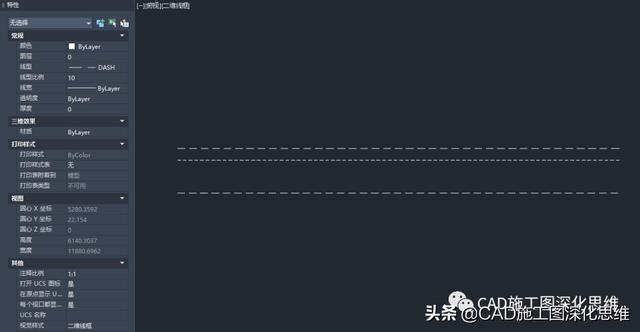

第三,，在此基礎上，先將當前對象比例值修改為10,，然后畫一條虛線,。(前兩條虛線的比例沒有變化，只是新畫的虛線變寬了,，可以看出新畫的虛線本身的線性比例是10,，而前兩條虛線的比例是1。)

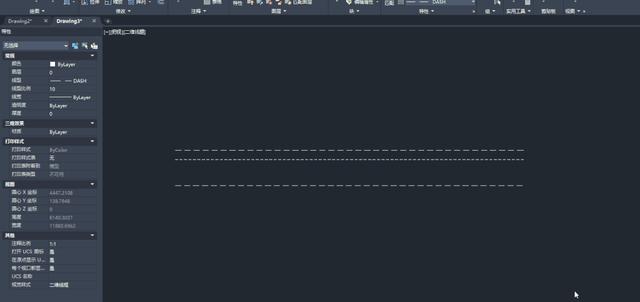

4.這時我把第三條虛線的線性比改成了1,，于是就變成了和前兩條虛線一樣,。把第二條虛線的線性比改成0.5，會比另外兩條虛線更緊,。

所以我們第一次畫圖的時候,，設置好全局比例因子之后，最好不要改變這個值,。

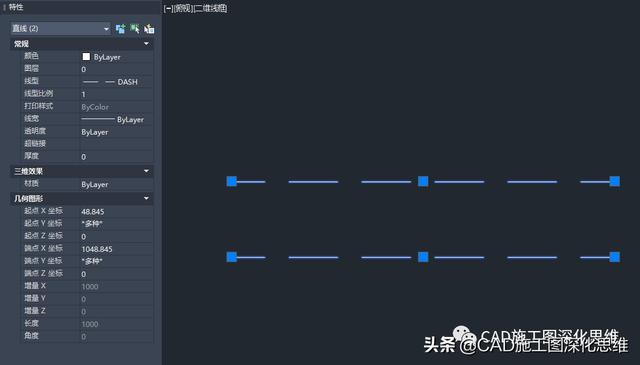

但是,，最好不要隨便調整當前對象的比例值。如果要單獨調整某些線條的線性比例,，可以選擇它們并在屬性面板中修改它們自己的線性比例,。

在模型空間中設置線性比例后，它會進入布局空間,，并且線性比例在視口中顯示不正確,。并且它還會根據視口比例而變化。

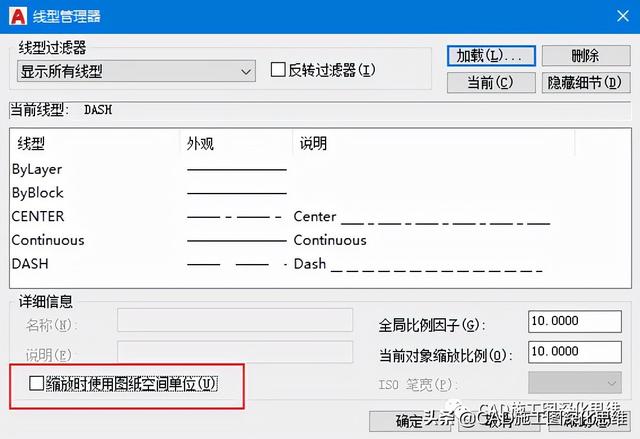

這需要在線型管理器中取消選中“縮放時使用圖紙空間單位”項,。(也可以輸入“PSLTSCALE”將值更改為0,。)

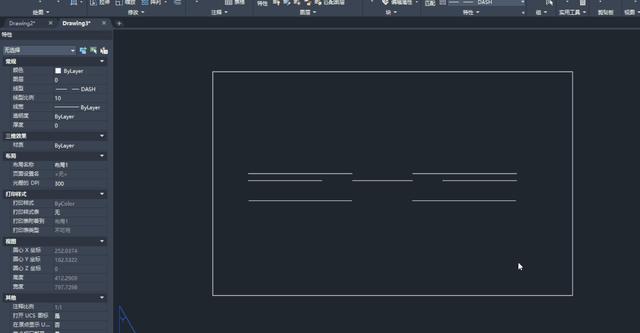

取消選中后，看一下結果,。

如您所見,，取消選中后，刷新視口,，虛線再次成為您在模型空間中看到的內容,。而且無論視口比例怎么變，虛線都不會變,。

今天的線性標度就講到這里,，你都明白了嗎？
