無論你從事什么行業，CAD制圖,，如果只有圖形,，沒有尺寸，只能看做效果圖,，不能指導施工,，意義不大。所以,，要做出一張合格的工程圖,，尺寸標注是必不可少的，尺寸標注的工作量占了一半,。如果能提高尺寸標注的效率,，整體效率會大大提高。

一,、標注命令

我們先打開CAD繪圖軟件,。邊肖在這里的操作演示使用的是專業版的快速CAD編輯器，有需要的同學可以在線下載,。

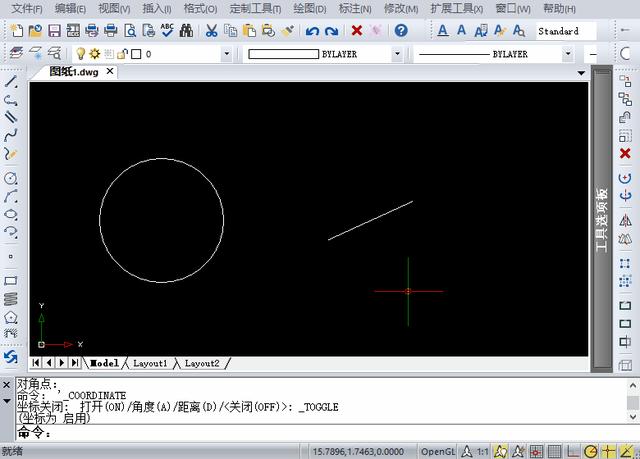

1.線性標記

線狀標注的主要作用是標注平行或垂直的線段,，標注后呈現垂直或水平的數據。在下面的命令框中輸入【DLI】,，然后選擇要標記的線段,，就可以看到顯示的標記數據。

2.直徑標記

乍一看,，這是圓圈的標記,。如果想知道圓的直徑，我們只需要在命令框中輸入【DDI】,，然后選擇圓標注直徑即可,。

3.角度標記

角度怎么標注？輸入[DAN]命令,，然后選擇組成角度的兩條線,，就可以看到標注的角度數據，可以選擇放置位置,。

二,、快速標注

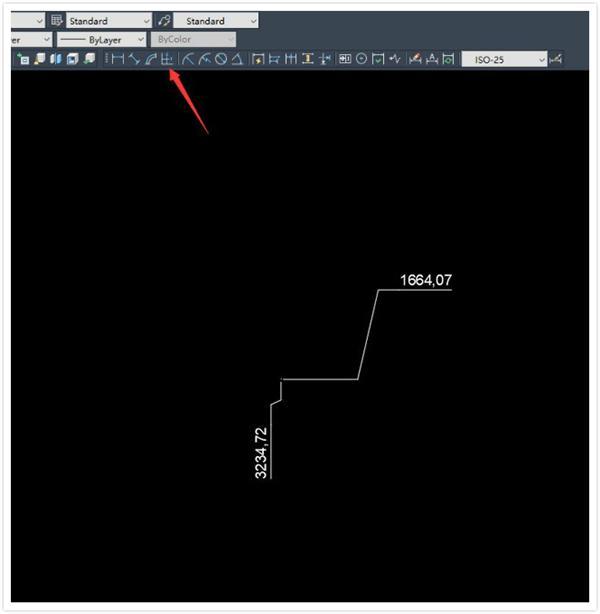

1,、坐標標注

坐標標注應該是最常用的標注方式，CAD工具欄中有標注功能,，但麻煩的是不能同時標注X坐標和Y坐標,，每次操作兩次不方便。

2.插件標簽

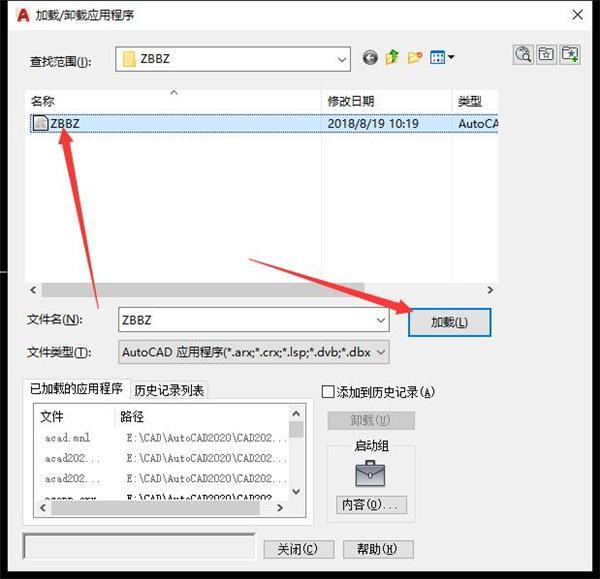

所以還是需要輔助工具的,。有了插件,，效率就會提高。在線下載ZBZ插件,，打開CAD軟件,，加載應用程序，然后找到插件,。加載后,，我們只需要在需要標注數據的時候，在命令框中輸入【ZBZ】,，就可以快速標注了,。沒試過就試試吧！
