(3),、室外機故障排除流程

1.測量黃線和L1端子的電壓,。

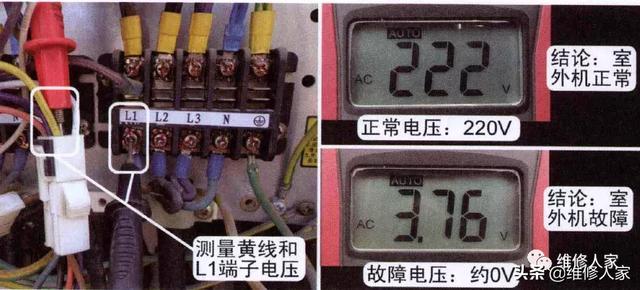

使用萬用表交流電壓檔，將一支表筆連接到方形對接插頭中的黃線,，另一支表筆連接到室外機接線端子上的L1端子,。

如果測得的電壓為220V AC,，說明室外機電流檢測板的繼電器觸點閉合,，高壓開關的觸點閉合，即室外機正常,。在這種情況下,，當室內機的OVC端子和L端子之間的電壓為交流0V時，檢查室內機和室外機的連接線是否正常,。

如果測得的電壓約為0V AC,，則意味著故障出在室外機上。檢查電流檢測板和高壓開關。如果是3P空調,，因?yàn)闆](méi)有設計電流檢測板,，所以要直接檢查高壓開關。

2.檢查電流檢測板,。

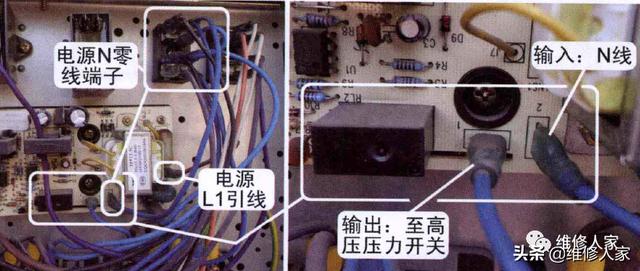

電流檢測板檢測壓縮機線圈的兩相電流,，如下圖所示。輸出側是繼電器觸點的兩個端子,，一個直接接在室外機接線端子上的零線N上,，另一個輸出到高壓壓力開關。

檢測電流檢測板故障有三種方法：用萬用表測量輸出引線和L1引線的電壓,；用萬用表測量輸出端的電阻,；短接輸出端子引線。

(1)用萬用表測量輸出導線和L1導線的交流電壓,。

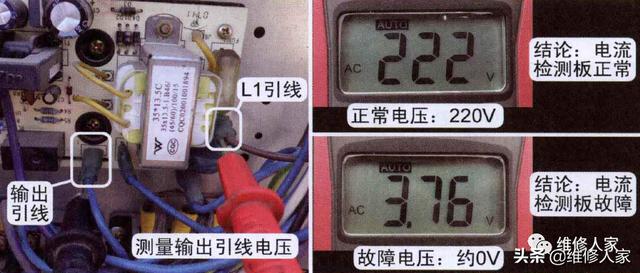

如圖所示,，用萬用表交流電壓塊，一只表筆接輸出引線,，另一只表筆接電流檢測板上的輸入側L端子(或接室外機接線端子上的L1端子)測量電壓,。

如果測得的交流電為220V，則繼電器觸點閉合,，可以判斷電流檢測板正常,。應檢查高壓壓力開關的電阻值。

如果測得電壓為0V AC左右,，說明繼電器觸點斷開,，可以判斷電流檢測板損壞。

(2)用萬用表測量輸出端子的電阻,。

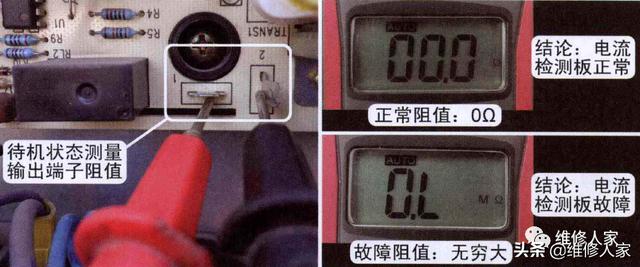

拔下繼電器端子即輸出側的高壓保護電路引線,，在空調上電即待機狀態下，用萬用表測量繼電器輸出端的電阻值,，如圖所示,。

如果測得的電阻值為0，則可以判斷當前檢測板正常,。

如果測得的電阻值為無窮大,，可以直接判斷為電流檢測板的故障。

(3)短接輸出端子引線,。

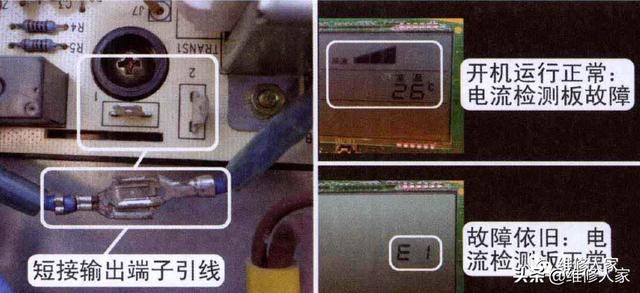

如果維修時因?yàn)闆](méi)有萬用表而無法測量,，要判斷電流檢測板是否正常，把繼電器輸出端的兩根引線拔下來直接連接,，相當于短路了電流檢測板的功能,，重新接通電源,。

如果空調運行正常，可以判斷電流檢測板故障,。

如果故障仍顯示E1碼,，則可以判斷當前檢測板正常，應檢查其他故障原因,。

注：該方法也適用于確定當前檢測板損壞,，但暫時沒有更換配件。當用戶著急使用空調時,，可以拔掉繼電器端子的兩根引線,，直接連接?？照{(diào)再開就能正常運行,，有配件再更換。

注意：確?？照{(diào)無故障,，三相電源電壓正常，否則壓縮機在過流狀態下工作容易損壞,。

(4)辨別當前檢測板的故障位置,。

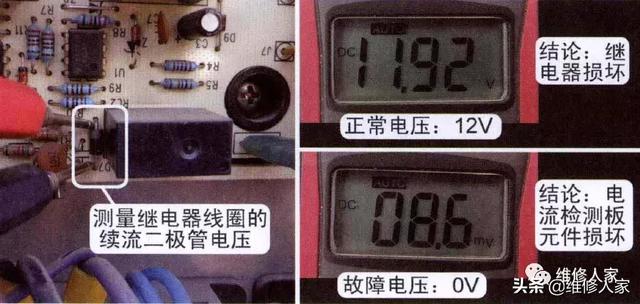

在待機狀態下，如果測得的繼電器接觸端子的電阻值為無窮大,，為了判斷電流檢測板的故障位置,，可以用萬用表DC電壓塊測量與繼電器線圈并聯的續流二極管2的端子電壓，紅色探針接負極,，黑色探針接正極,。

如果測得的電壓約為12V DC，則前端電路正常,，故障為繼電器損壞,。

如果測得的電壓為0V DC，說明前端電路或繼電器線圈開路損壞,。檢查電流互感器,，L

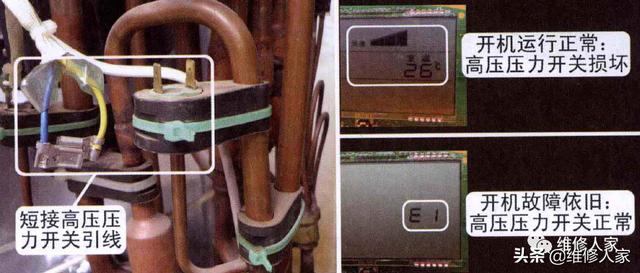

如果暫時沒有萬用表或者其他原因無法測量，可以直接短接兩根引線,，也就是短接高壓開關,，重新打開。如果空調運行正常,，則高壓開關損壞,。如果通電后故障仍然存在,，則高壓壓力開關正常,，應檢查高壓保護電路的其他部分,。

注意：該方法也適用于確定高壓開關損壞，但暫時不能更換,。當用戶著急使用空調時,，在制冷系統沒有其他故障的前提下，可以作為應急使用,。
