如今，許多現代NAND閃存設備采用新的架構，將接口,、控制器和存儲芯片集成到一個公共的陶瓷層中,。我們稱之為集成結構包。

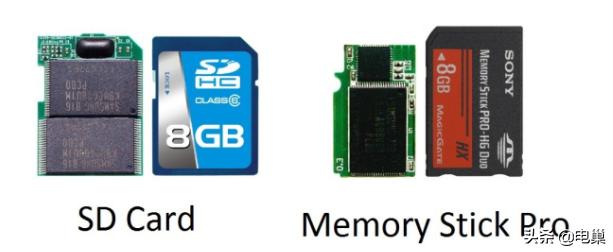

直到最近,，所有的存儲卡,，比如SD，索尼的MemoryStick,，MMC等,。包含一個非常簡單的“經典”結構，其中包括一個獨立器件3354,、一個控制器,、一個PCB和tsop48或LGA-52封裝的NAND存儲芯片。

在這種情況下,，整個恢復過程非常簡單,。——我們只是把內存條拆了,，直接用PC-3000閃存讀取,，做了和普通u盤一樣的準備。

然而,，如果我們的存儲卡或UFD設備是基于一體化封裝架構,，我們該怎么辦？如何訪問NAND內存芯片并從中讀取數據,？

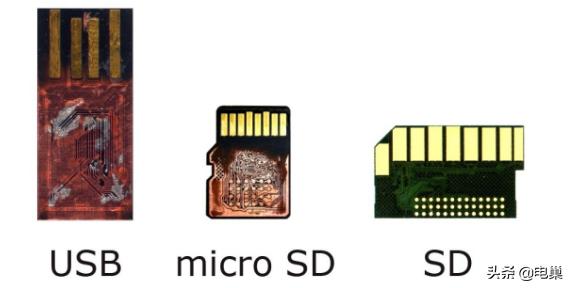

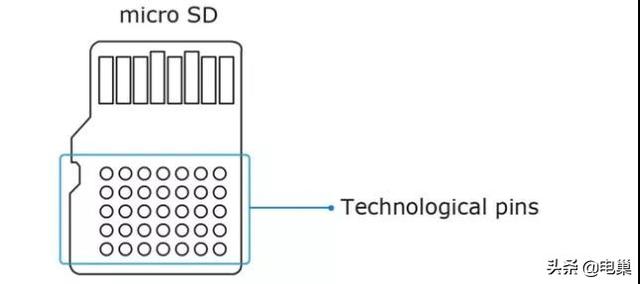

基本上,，在這種情況下，我們應該通過擦除涂覆的陶瓷層來嘗試在我們的集成封裝器件的底部找到特殊的技術引腳,。

在開始處理一體機FLASH的數據恢復之前,，要警告大家，一體機FLASH器件的整個焊接過程比較復雜,，需要良好的焊接技能和專用設備。如果你之前從未嘗試過焊接一體式閃存設備,，最好在一些數據不重要的配件上試試技巧,。比如你可以買幾個來測試你的準備和焊接技術。

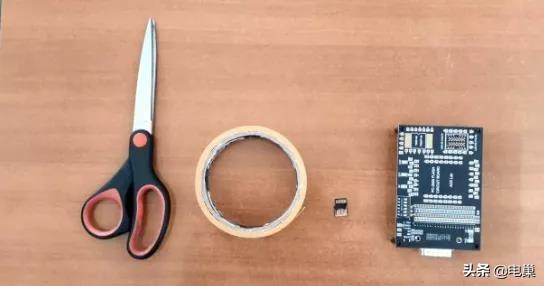

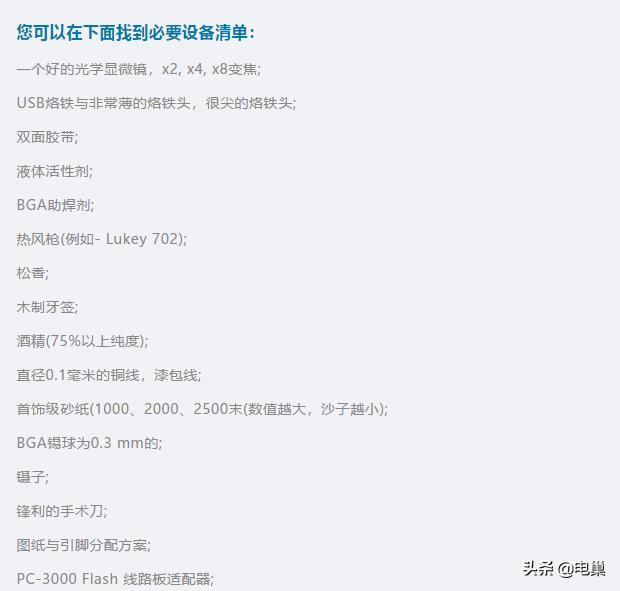

您可以在下面找到必要設備的列表：

當所有的設備都準備好焊接時,，我們就可以開始生產了,。

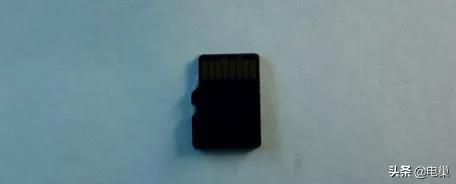

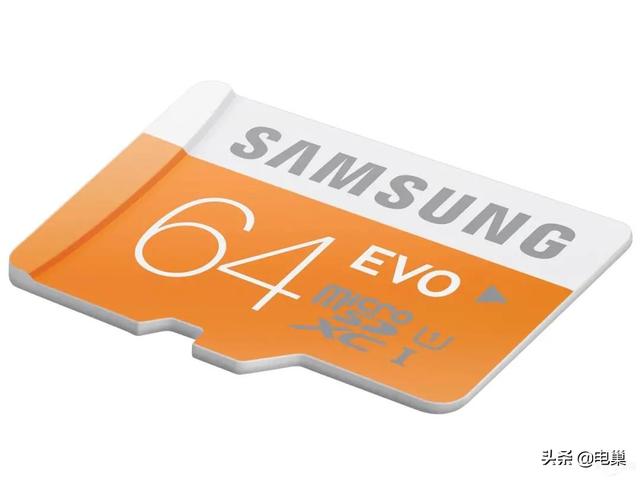

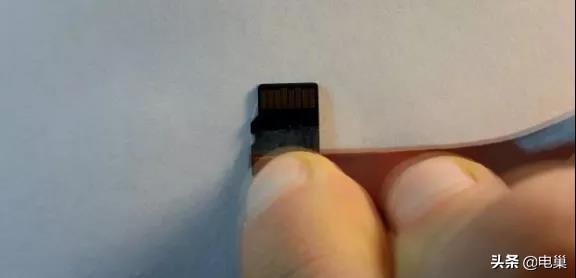

首先，我們使用一體式閃存設備,。在我們的例子中,，它是一個小的microSD卡。我們需要用雙面膠把這張卡固定在桌子上。

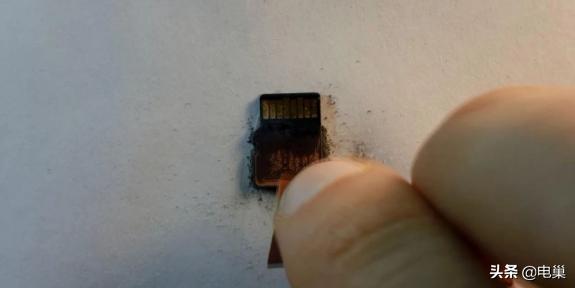

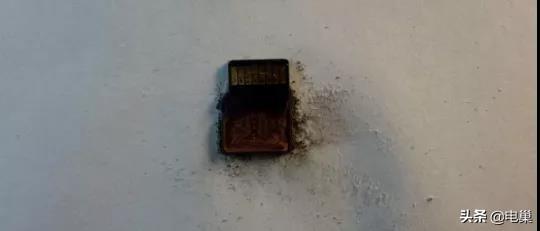

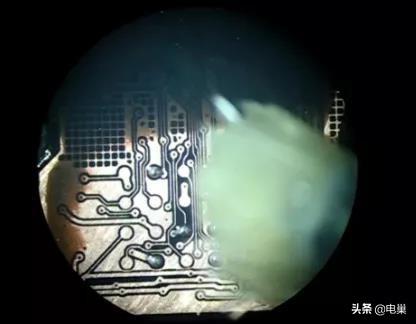

之后,，我們開始從底部擦掉陶瓷層,。這個手術需要一些時間，所以你要非常耐心和小心,。如果損壞了pin層,，數據將無法恢復！

我們從1000或1200的粗砂紙(最大尺寸的沙子)開始,。

當?shù)谝淮蟛糠滞繉颖蝗コ龝r,，有必要用粒度更小的砂紙——2000——替換砂紙。

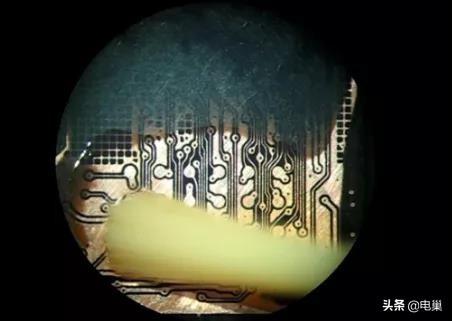

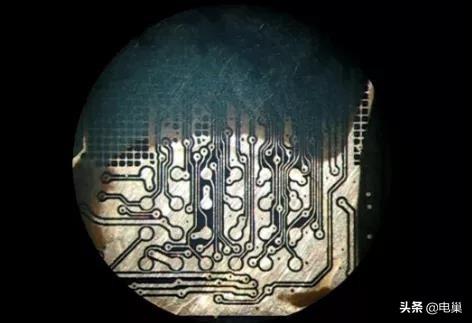

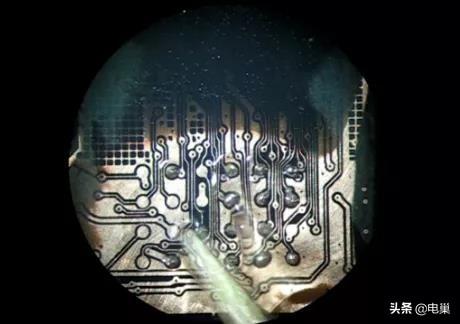

最后,，當接觸銅層變得可見時,，我們應該使用最小粒度-2500。

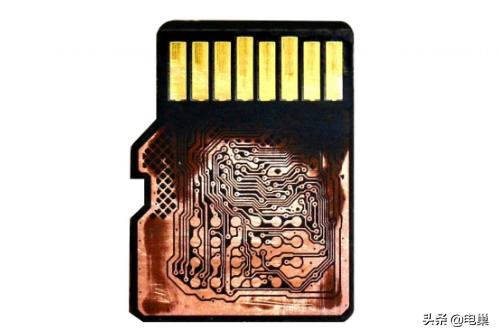

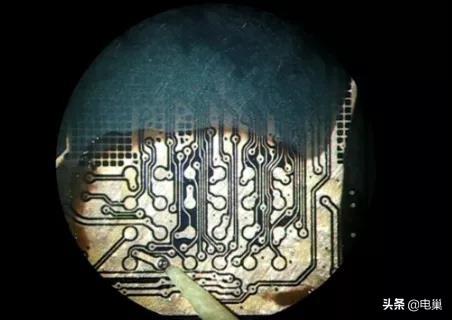

如果您正確地執行了所有的操作,，您將得到類似這樣的結果：

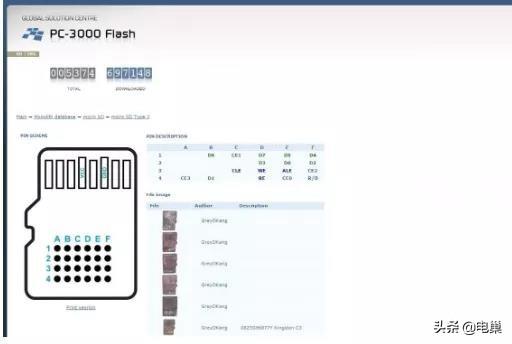

下一步是在我們的全球解決方案中心搜索pin,。

為了繼續使用整個塊，我們需要焊接3組觸點：

(1)數據I/O接點： D0,，D1,，D2，D3,，D4,，D5，D6,，D7,；

(2)命令聯系人： ALE、RE,、R/B,、CE、CLE,、WE,；

(3)電力聯系： VCC，GND,。

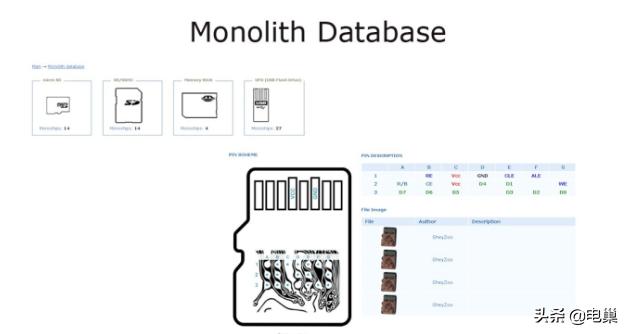

首先,，你需要選擇一體化閃存設備的類別(在我們的例子中，是microSD卡),，然后你必須選擇兼容的引腳排列(在我們的例子中,，是Type 2)。

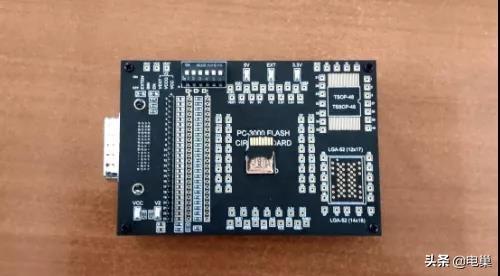

之后,，我們應該將microSD卡固定在電路板適配器上,，以便于焊接,。

在焊接之前，最好打印出集成閃存設備的引腳排列方案,。你可以把這個方案放在你的旁邊,，這樣當你需要檢查管腳陣列的時候，它就在你面前,。

我們準備開始焊接過程,！確保工作站有足夠的光線！

在小刷子的幫助下,，將一些液態活性焊劑滴在microSD引腳觸點上,。

在濕挑的幫助下，我們應該將所有BGA焊球放置在引腳排列方案上標記的銅引腳觸點上,。最好使用尺寸約為觸點直徑75%的BGA焊球,。液態助焊劑將幫助我們將BGA球固定在microSD卡的表面。

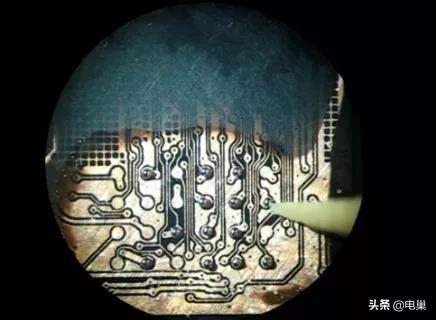

當所有的BGA焊球都放在引腳上后,，我們要用烙鐵把錫融化,。小心！輕輕的執行所有動作,！要熔化,，請用焊頭輕輕接觸BGA焊球。

當所有的BGA焊球熔化后,，你需要在觸點上涂一些BGA助焊劑,。

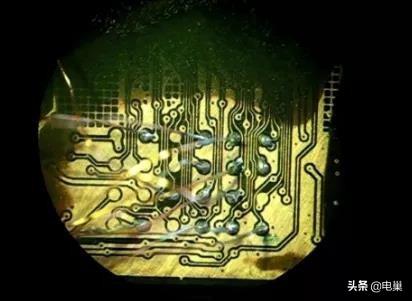

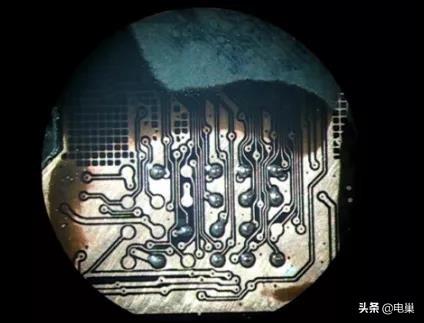

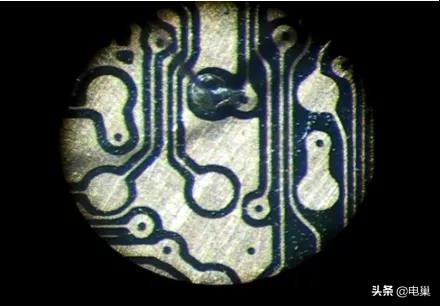

使用熱風槍，我們應該在200攝氏度的溫度下加熱我們的引腳,。BGA助焊劑有助于在所有BGA觸點之間分配熱量,，并小心地熔化它們。加熱后,，所有觸點和BGA錫將呈半球形,。

現在我們應該在酒精的幫助下清除所有的焊劑痕跡。你需要把它撒在microSD卡上,，用刷子清理干凈,。

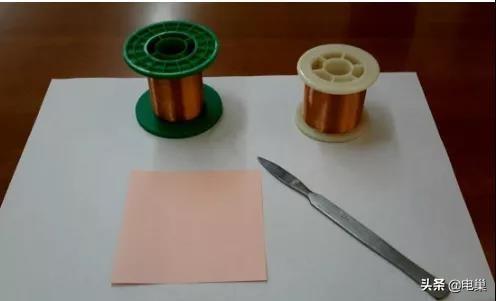

下一步是準備銅線。它們的長度應該是一樣的(大約5-7厘米),。為了切割相同尺寸的電線,，我們建議使用一張紙作為長度測量工具。

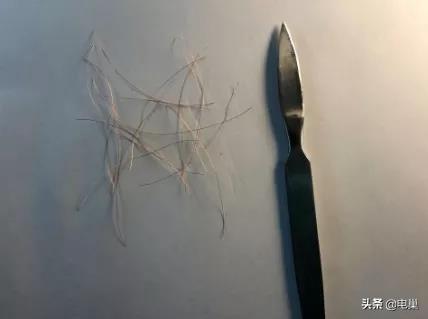

之后,，我們應該用手術刀去除電線上的隔離漆。從兩邊輕輕刮開它們,。

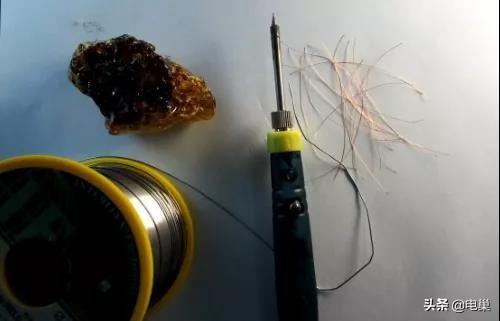

焊絲制備的最后階段將是松香焊絲的鍍錫過程,，以便更好地焊接,。

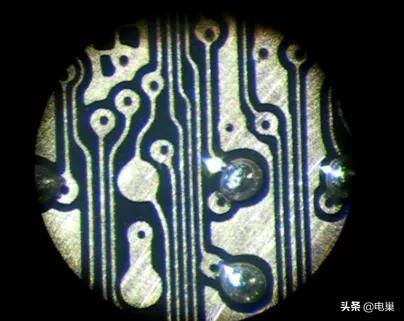

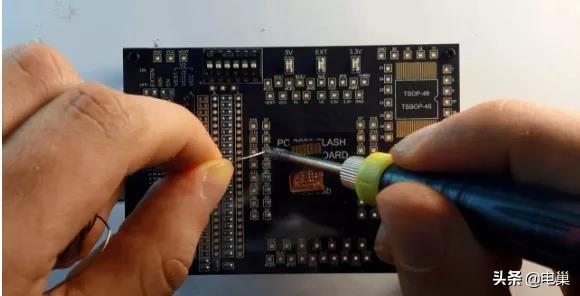

現在，我們準備開始將電路焊接到電路板上,。我們建議您從電路板的一側開始焊接,，然后在顯微鏡的幫助下繼續將導線的另一側焊接到單片設備上。

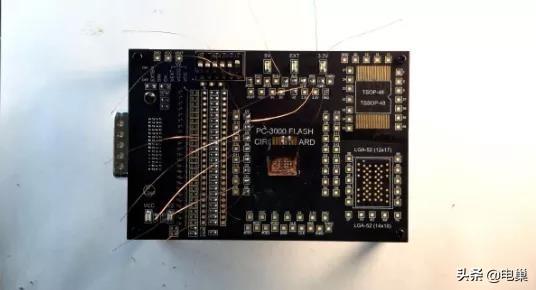

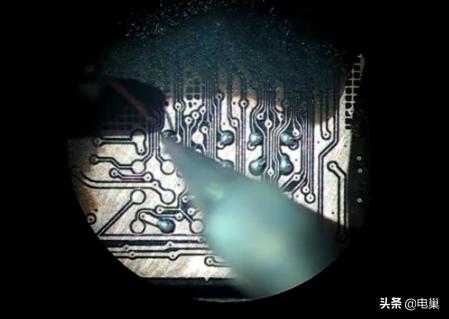

最后,，所有的電線都焊接到電路板上,，我們準備開始使用顯微鏡將電線焊接到microSD卡上。

這是最復雜的操作,，需要很大的耐心,。如果你覺得累了——休息一下，吃點甜食,，喝杯咖啡(你血液中的糖分會幫助你的手不發抖),。之后，開始焊接,。

對于右撇子,，我們建議右手拿電烙鐵，左手拿銅絲鑷子,。

你的烙鐵要干凈,！焊接時別忘了不時清理一下。

當所有的觸點焊接后,，確保沒有一個觸點連接到GND層,！所有的別針必須非常緊！

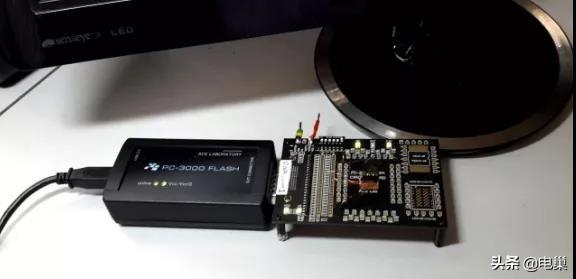

現在,，我們準備將電路板連接到PC-3000FLASH并開始讀取過程,！
