首先,，有幾種插入圖片的方法,。第一種方法是大多數人常用的。缺點是CAD發給別人的時候,，圖片要一起發,，不然打開CAD文件就會顯示缺失的圖片,。

第二種方法沒有這個問題，但缺點是操作復雜,，大多數人不知道這個功能,。

第三種方法最簡單粗暴，類似于沒有常識的打牌,。

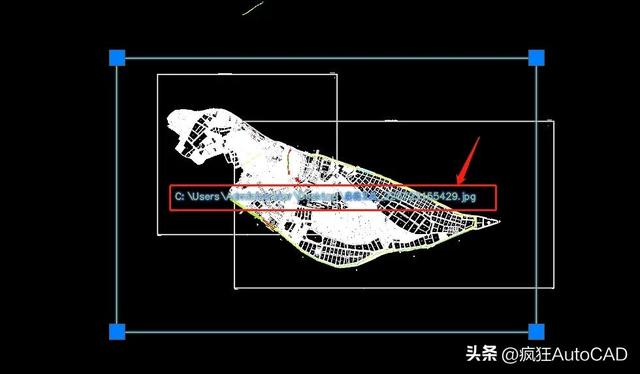

方法1缺失圖片的影響

方法一：插入“光柵圖像參照”

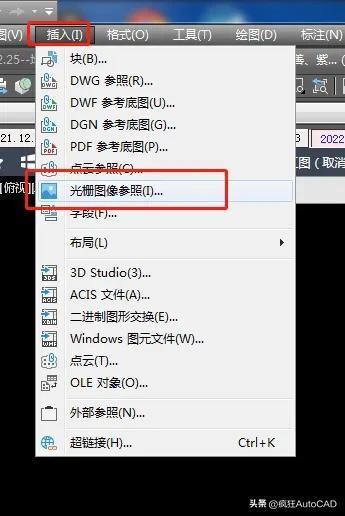

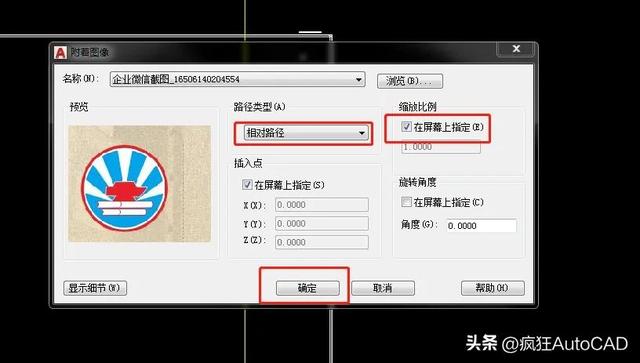

在菜單欄上,，點擊“插入-光柵圖像參考-選擇相對路徑，根據需要檢查縮放比例,、插入點和旋轉角度,，然后點擊“確定”

插入光柵圖像參考

畫

方法二：通過OLE對象方式插入

點擊菜單欄中的“插入-光柵圖像引用-選擇OLE對象-選擇畫筆-繪圖系統將自動打開-點擊粘貼-粘貼源-找到圖片，點擊打開-點擊保存-關閉畫板”,，然后圖片將入到CAD中,。最后，使用快捷鍵S根據需要縮放圖片大小,。

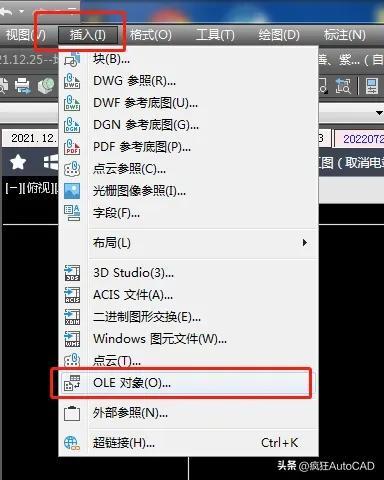

單擊菜單欄中的插入-OLE對象,。

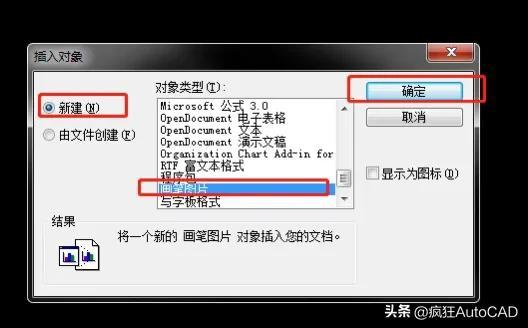

選擇畫筆圖片

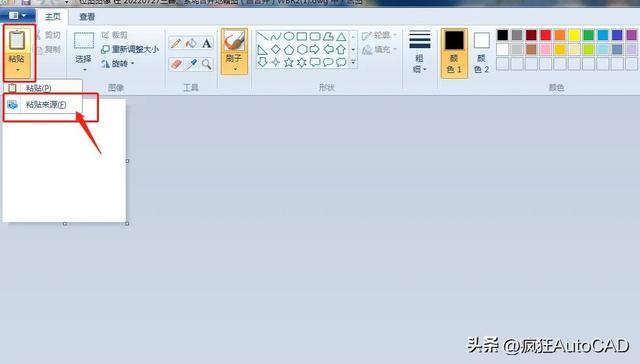

點擊粘貼-粘貼源-找到圖片，點擊打開,。

點擊保存-關閉畫板,，圖片將入到CAD中,。

方法三：把先把圖片放在word里,，然后在word里復制然后粘貼在cad里面

同樣可以復制到Excel再復制到CAD，這樣圖片就不會出現馬賽克,，還是高清圖,，不需要原圖路徑。其實圖片也可以直接復制粘貼到CAD中,，但是一旦引用了光柵圖像,，效果和方法都是一樣的，圖片的相對位置是不能改變的,。如果它被更改,，如果您再次打開CAD，圖片將會丟失,。
