序
最近，我很無聊。我進了ITX機箱的坑,，先后試著用同一套板卡U安裝在兩個機箱里,。

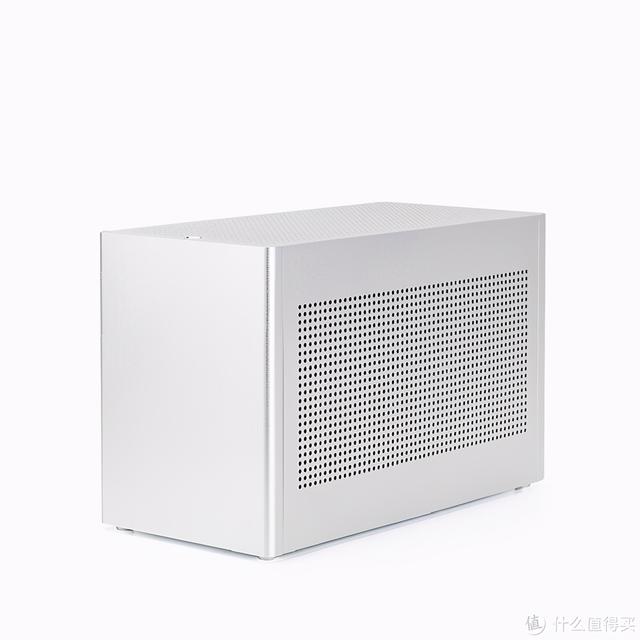

一個是停產的蜂鳥ESE機箱，體積12.7L左右,，屬于《幻變》中幽靈S1的背靠背結構,，支持ATX供電；
另一套是英光肖邦pro,，體積很小,，體積不到4L。

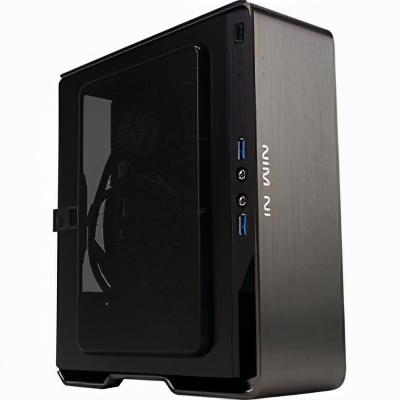

英(IN WIN)肖邦Pro鈦黑itx機箱(支持迷你主板/鋁合金邊框/200W金色電源/USB3.0 x2)
由于itx機箱在體積上更加緊湊,，在散熱方面相對于普通機箱有一定的劣勢,，所以經常需要玩家安裝散熱風扇來改善風道。
在反復拆裝折騰的過程中,，總結了機箱安裝風扇的幾種固定方式,。我想把它們分享給你，希望對和我一樣的安裝小白有所幫助,。請輕輕地噴,。

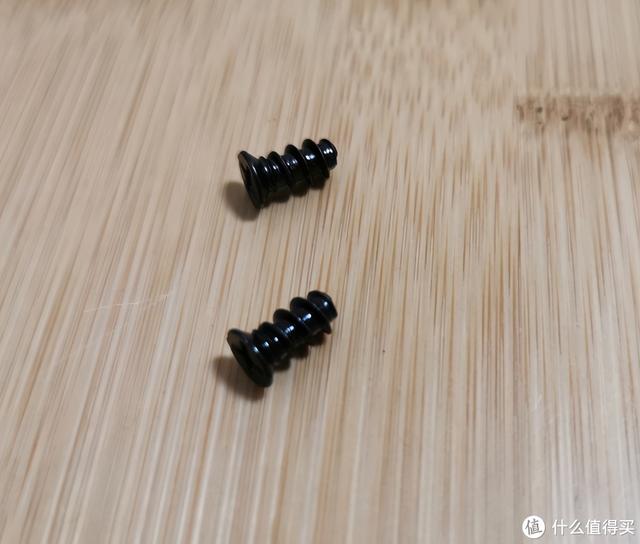

最常見的固定方式，買機箱的時候一般會附送一大把,，利民,、貓頭鷹等比較貴的機箱風扇也會附送幾把，適合已經提前預留好風扇孔的情況：
如圖,，四角留有風扇固定孔,。
當然，手頭的螺絲保管不善,，不小心丟了也沒關系,。好多都是在某寶上搜的，價格還挺便宜的,。

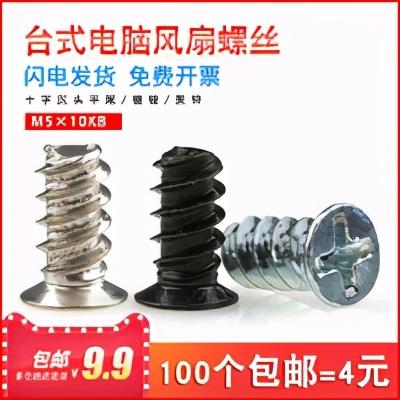

電腦電源風扇螺絲散熱器平沉頭小平尾自攻螺絲M5*10黑色
用風扇螺絲直接固定風扇,，雖然固定效果很好，但是還是有兩個缺點,。
第一,，螺絲擰入風扇時，容易在風扇四角的孔上留下不可逆的敲擊痕跡,。如果此時對風扇的噪音,、風壓等性能不滿意，就會影響退貨,，因?yàn)橐呀?jīng)是影響二次銷售的標志了,。
其次，風扇和機箱的連接太“硬”。此時,，如果風扇,、機箱和螺絲之間沒有橡膠墊，風扇轉動時的震動很容易傳遞到機箱面板,，產生共振的惱人噪音,。

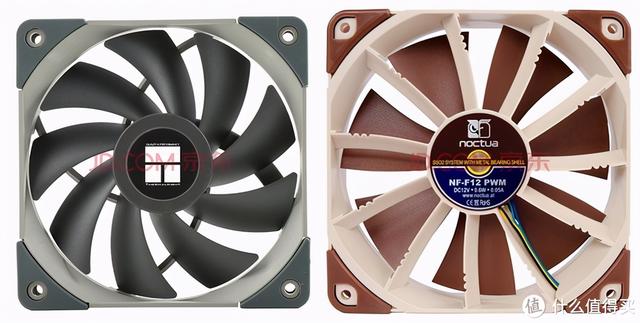

左：利民右：貓頭鷹
這一點對于像利民和貓頭鷹這樣的粉絲來說是非常棒的，他們的四角都裝有橡膠墊,，以減少共振的傳遞。

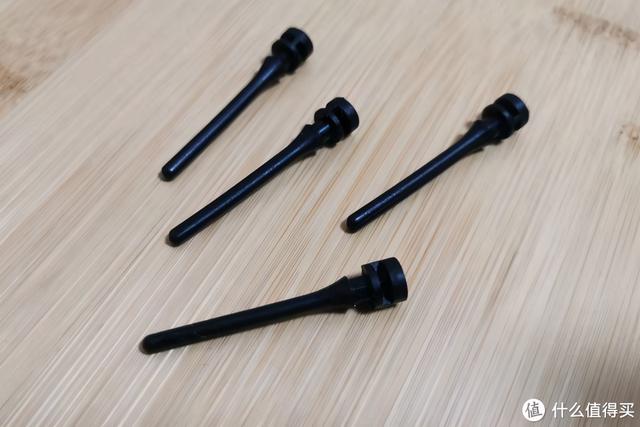

對于已經預留了風扇孔的情況,，更推薦用減震膠釘固定風扇,。
這種固定方法的使用首先對風扇沒有破壞性；其次,，軟橡膠墊可以有效降低風扇對機箱的共振傳遞,，尤其是對于薄金屬機箱(如蝸牛星C)。

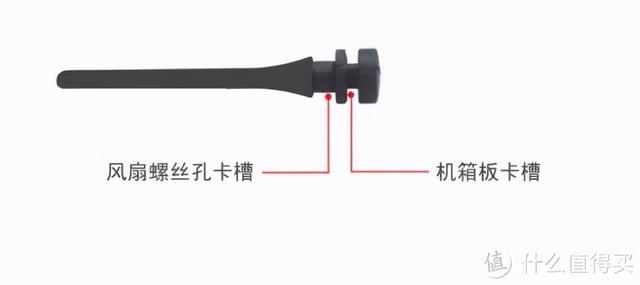

安裝方法也很簡單,。一般這種阻尼膠釘都帶有兩個卡槽,，這樣刮起來比較用力。只需將兩個卡槽分別卡入機箱和風扇的鐵皮中即可,。膠釘其實很軟,，用力一拉就能卡住。

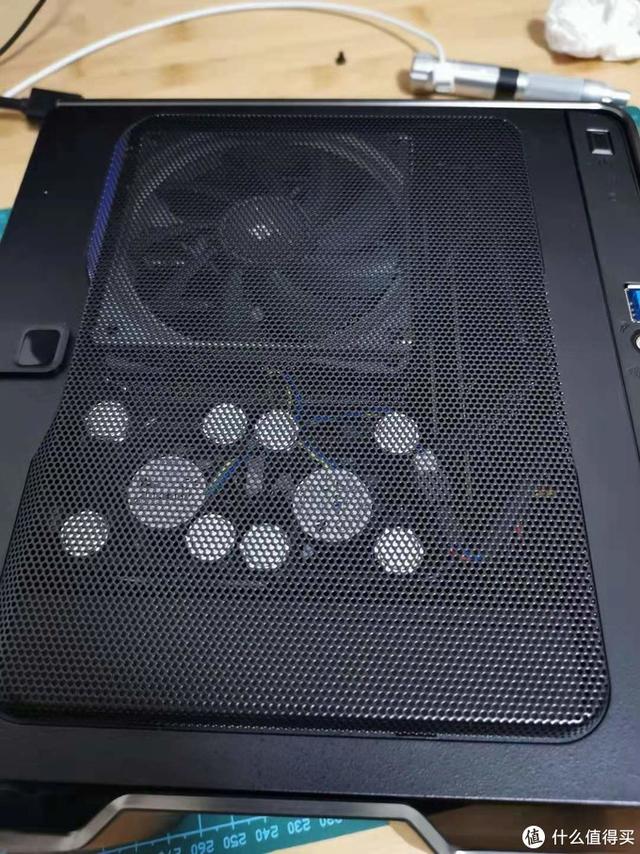

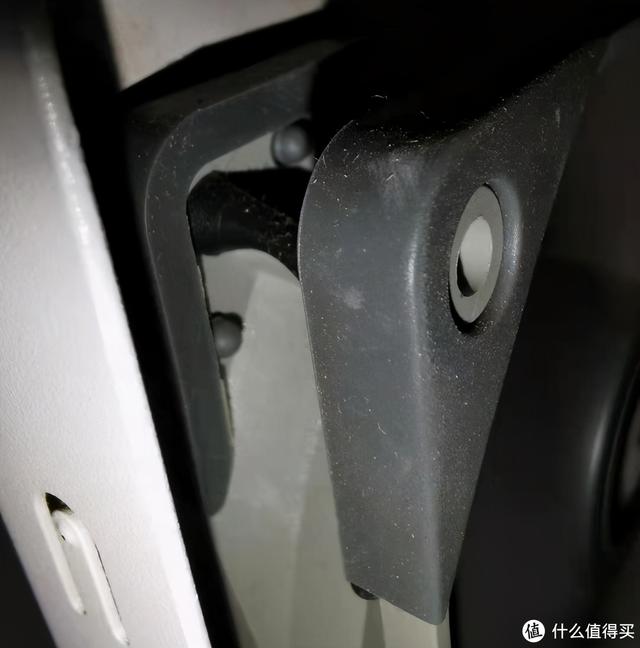

安裝后的效果基本是這樣的：
晚上拍照,，閃光燈不明顯,。

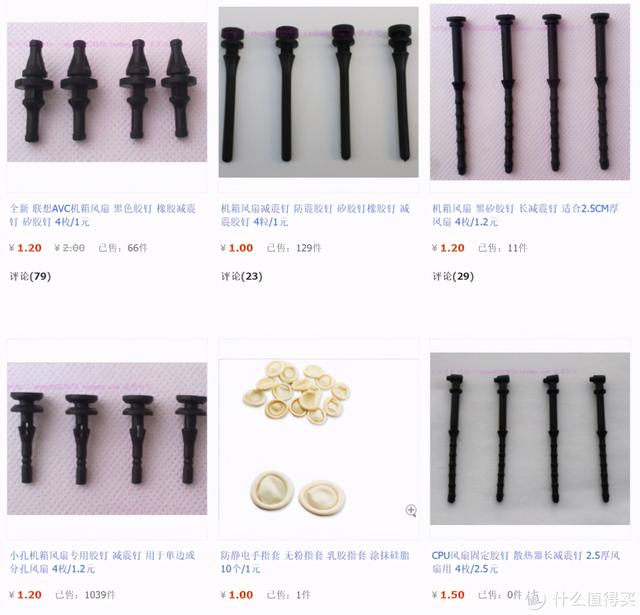

上圖我用的膠釘還是有點長。在實際安裝中,，可以根據具體情況靈活選擇不同長度的膠釘,。
有些itx機箱沒有預留較厚的風扇孔,，但機箱面板是小孔對小孔,。

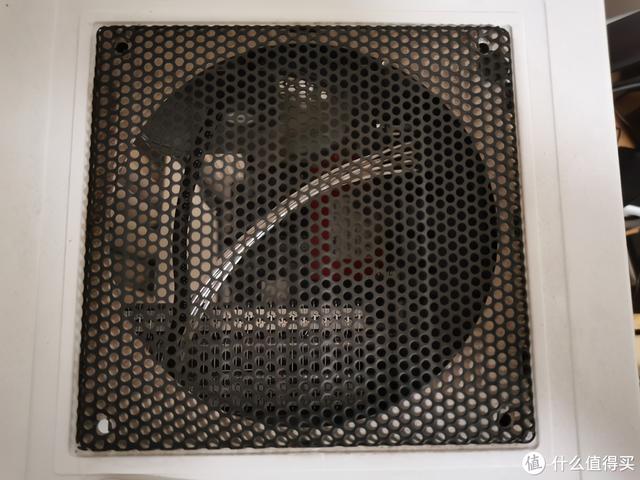

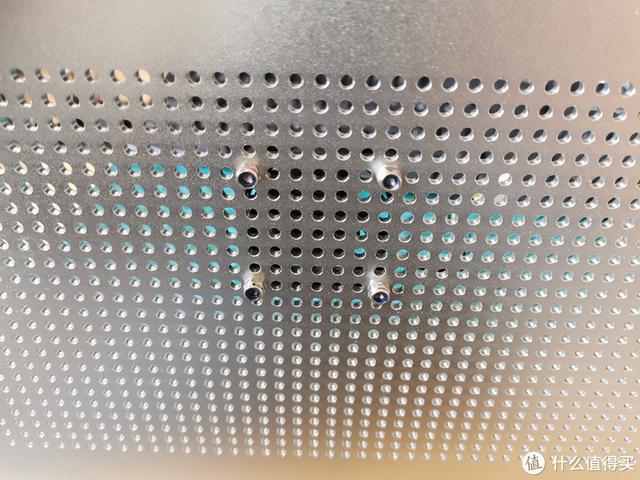

比如蜂鳥ESE機箱的側面板，孔距正好和風扇匹配,。

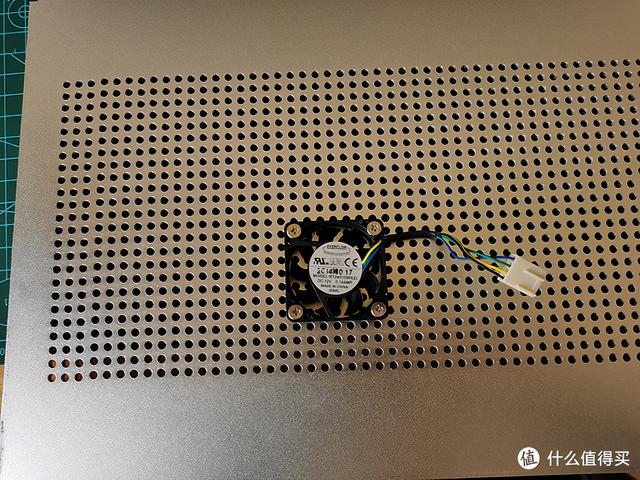

如果機箱上的孔正好對應風扇的四個角,，可以用2.5mm、3mm等直徑較小的螺絲來固定風扇,。
如果機箱和風扇的孔沒有對齊,，您可以用電纜扎帶直接將風扇綁在孔上。
某寶上有專門的長風扇螺絲出售,，不過個人感覺只要在機箱上量一下孔徑,，然后就可以去專門賣螺絲的店批發螺絲螺母了。兩三塊錢就能買幾十個螺絲，很便宜,。
這個方法是在這次迎接肖邦的磨難中無意中在百度上找到的,。對于鐵柜來說，用磁性螺絲固定風扇確實很方便,。

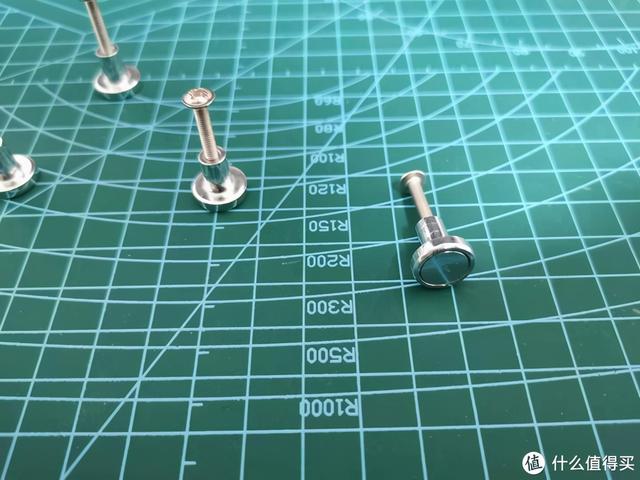

這種磁力螺絲的結構非常簡單,。鐵殼上附有磁性底座，然后用直徑3毫米的M3螺絲固定風扇,。

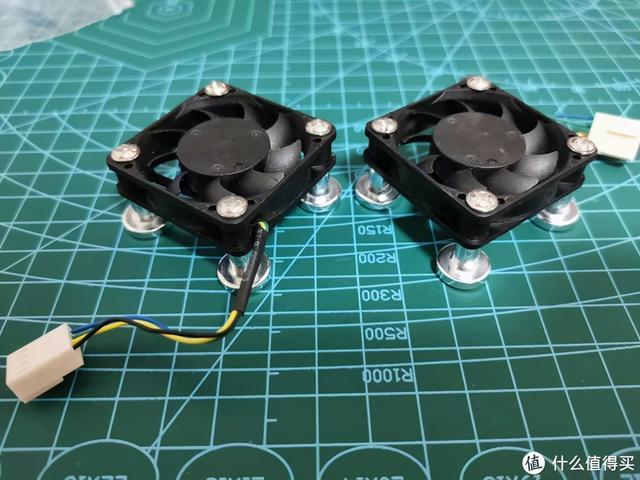

當與4厘米風扇結合使用時,，螺釘看起來像這樣：
組合后可以隨意固定在鐵底盤上，想吸哪吸哪：

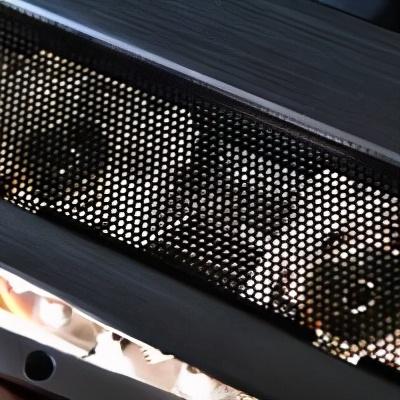

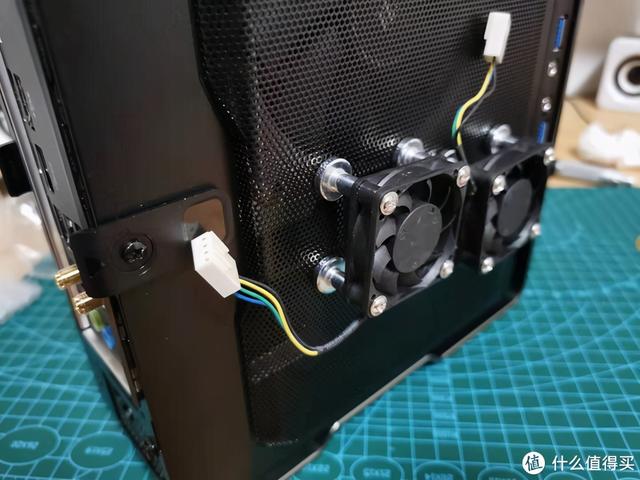

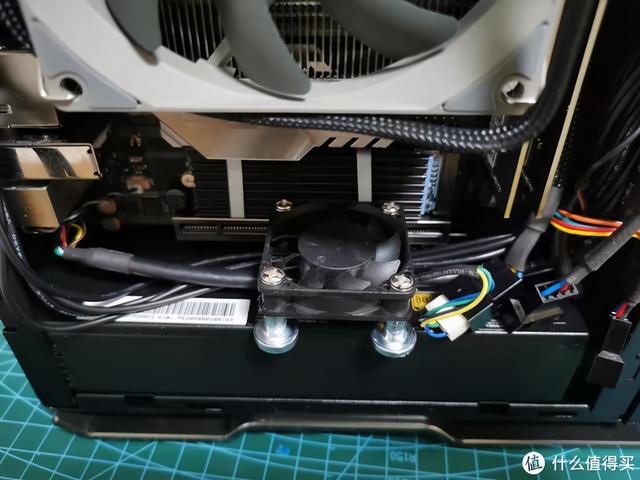

用這個螺絲配合小風扇加強英光肖邦機箱SSD位置的出風口：
腦洞夠大的話,，可以吸進電源.
這種磁力螺絲原本是安裝LED吸頂燈時使用的小零件,，卻被腦洞大開的網友開發使用，用來固定機箱的風扇,。對于機箱沒有預留風扇固定孔,，或者孔位置不符合自身要求的情況，可以靈活擴展,，比如將9cm風扇位置擴展到12cm,，將12cm風扇位置擴展到14cm。
淘寶的Diy店有,，但是價格明顯偏高,。一套4個磁座4個螺絲至少10元：

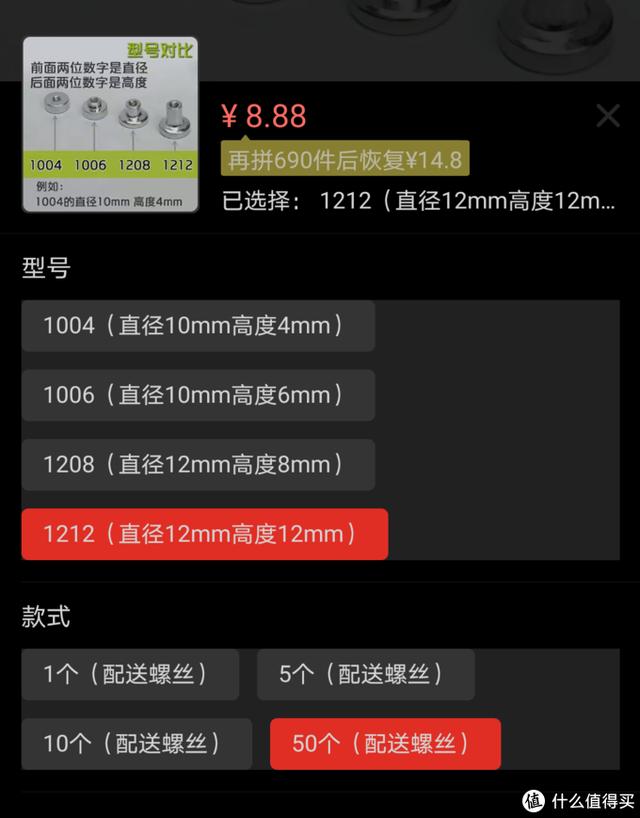

如果直接在淘寶和拼多多上搜磁性螺絲，其實也能買到一樣的東西,。8元多可以買50:
品多多
然后配一些M3螺絲也不錯,，價格也很便宜：

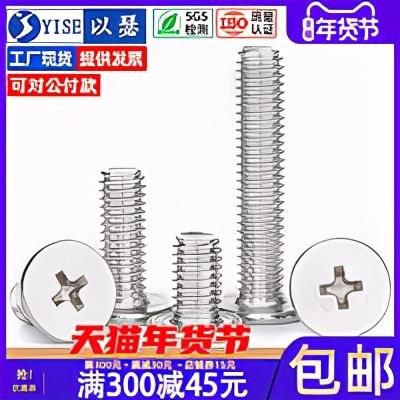

04不銹鋼十字平頭螺絲薄頭大平頭螺絲CM電腦螺絲M2M3M4M5M6
這樣不到15元就可以買到12套半磁吸螺絲套，總計1元多一套,。

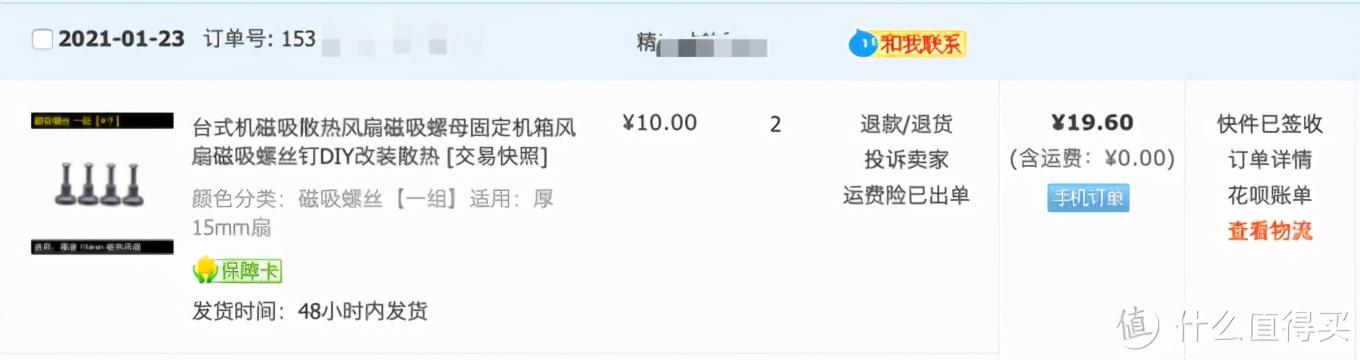

關于自己購買磁吸螺絲時規格的選擇,，我買了兩套磁吸螺絲，每套10元：

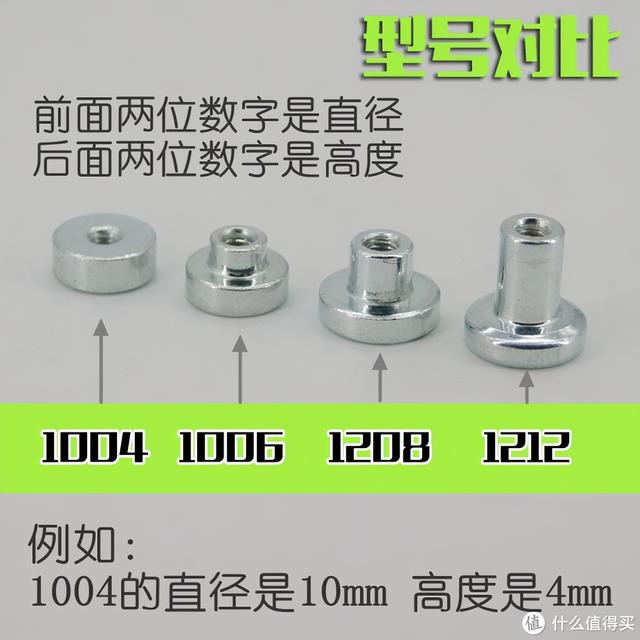

測得的磁底座是12mm*12mm的普通規格,，不是特別定制的尺寸,。15mm和10mm厚風扇可選用20mm M3螺絲，25mm厚風扇可選用30-35mm 3螺絲,。
如果想讓風扇離機箱更近,，也可以靈活選擇更短的磁螺底座，比買10元的那套便宜又方便,。你只需要隨意調節M3螺絲的長度,。
工業膠棒電容膠槍熱熔膠槍家用高粘度膠水7/11mm熱熔膠槍
磁性螺絲只能吸在鋼制底盤上，磁性底座本身會占據一部分高度,，所以還是有一定的局限性,。
對于鋁等非磁性機箱表面,，或者對風扇安裝空間非常敏感的itx機箱，最終的解決方案是風扇可以用熱熔膠直接粘合在機箱表面,。
比如站內大哥直接把兩把4cm薄的扇子粘在英光肖邦的底盤上面：
寬肖邦散熱增強方法3354適應肖邦巴赫ITX方案,，例如2200G/2400G
使用這種方案的缺點是風扇卡住后拆卸不方便。當散熱和布線方案需要調整,，或者風扇本體出現故障時,，拆卸就會很頭疼。
當機箱已經預留風扇孔時,，建議先用橡膠減震釘固定風扇,，可以降低共振噪音。
在給鋼制機箱加風扇的時候,，用磁性螺絲非常方便,。
