對于硬件工程師來說,，EDA工具絕對是每個人的“食客”。無論原理圖設計,、PCB設計還是仿真,，缺一不可,。目前已進入并具有廣泛影響力的EDA軟件有protel,、Mentor EE、MentorPADS,、OrCAD,、Mentor WG、Mentor EN,、allegro,、EWB、PSPICE,、Synopsys等,。今天和大家分享一下PCB設計軟件。

PCB設計軟件

PCB設計軟件種類繁多,，有Cadence Allegro,、Mentor EE、Mentor Pads,、Altium Designer,、Protel等。目前在市場上主要使用,，其中Cadence Allegro的市場份額最高,。

主流PCB設計軟件有以下特點：

(1)功能集成：具有原理圖設計、PCB設計,、電路仿真分析等功能的完整設計平臺,；

(2)功能組件化：不同的功能在不同的軟件模塊中實現，用戶可以選擇性購買安裝,；

(3)電路分析功能強大：符合當前PCB高速發展趨勢,，通過仿真確定設計規則，以設計規則驅動PCB設計與實現,；

(4)支持團隊合作：PCB可分模塊,，PCB設計可在線或離線方式進行。

雖然PCB設計軟件很多,，但是軟件的使用方法都差不多,，基本都是基于PCB設計流程,，功能模塊趨同，只是在具體的軟件菜單或者設計操作順序上有區別,。比如Cadence Allegro的設計是“先選擇功能操作,，再選擇操作對象”的模式，Mentor EE的設計是“先選擇操作對象,，再選擇功能操作”的模式,。

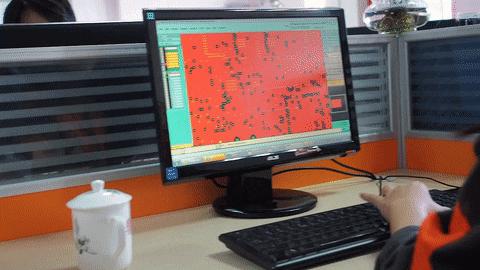

PCB設計軟件原理圖

Mentor的常用工具系列

Mentor公司有三個系列的PCB設計工具，即：

Menton系列,，即導師板站,。

導師WG系列，即導師遠征,。

還有PADS系列,，也就是PowerPCB。

Mentopads,，以前的PowerPCB/PowerLogic系列,，是最好的低端PCB軟件。其友好的界面,、易用的操作和強大的功能受到中小企業的青睞,，在中小企業用戶中占有較大的市場份額。

另外兩個系列Mentor EN系列和Mentor WG系列,，和Cadence Allegro一樣,，是目前最高端的PCB軟件。像中興,、華為這樣的大公司都會用這些高端設計軟件,。

其中，Mentor Expedition(WG系列)是拉線最流暢的軟件,，被譽為拉線之王,。它的自動布線功能非常強大，布線規則的設計非常專業,。

Menten系列是從早期的UNIX系統移植到Windows系統,，也是最專業的PCB工具軟件。但是,，學起來很難,，自學也會很難。

PADS系列相對簡單易用,，使用快捷,，設計靈活，對于用戶來說自由度非常高,，非常適合初學者和熱衷于自學的人,。

Altium公司的Protel和AD

Protel/AD在高校也有很多用戶,。具有完整的全方位電位設計系統，包括電氣原理圖繪制,、模擬電路和數字電路混合信號仿真,、多層印刷電路板設計(包括印刷電路板自動布局布線)、可編程邏輯器件設計,、圖表生成,、電路表生成、宏操作支持等功能,。它還具有客戶端/服務器(客戶端/服務器架構),，并與一些其他設計軟件文件格式兼容，如ORC,。

節奏快板

Cadence公司擁有Orcad/SPB/PSD等幾個系列,，都是基于Cadence公司capture和allegro的PCB設計套件,。區別只是軟件配置,。

Orcad的配置是低端產品，價格便宜是優勢,。但在Orcad中,，Allegro的功能較弱，沒有約束管理器,，只有基本功能,。如果您需要SI或約束管理器，您需要添加另一個配置,。

PSD和SPB其實是一回事,。PSD是Allegro系統互聯設計平臺的早期版本。后來,，新版本被稱為SPB,。因為改進了設計理念，所以修改了套件包的名稱,。

由此,，大家應該明白，SPB是快板最全的版本,。

衡量一個軟件好壞的現實標準之一就是它的市場份額,，也就是它的知名度和受歡迎程度。Cadence Allegro幾乎已經成為高速板設計中的實際工業標準,，并被許多大型電子通信公司采用,。所以掌握抑揚頓挫的快板對求職有實質性的幫助；另外它的學習資源豐富,，比較適合自學,。

有人曾經這樣評價凱登絲：

“Cadence是高速電路板設計的實際行業標準,。各方面都很。Cadence PCB布局工具絕對一流,。稍微熟悉之后,，就不想再用其他工具了。布線超級酷,。仿真也很不錯,，自帶仿真工具，信號完整性仿真和電源完整性仿真都可以做,。牢牢占據了制作pcb高速板的主導地位,。要知道全球60%的電腦主板，40%的移動主板都是快板畫的,?！?/p>

附件：大型企業PCB設計軟件的使用

華為：viewdraw+Allegro+SpecctraQuest

中興：概念+快板+SpecctraQuest

英特爾：概念+快板+SpecctraQuest

戴爾的部分示意圖：viewdraw allegro sq已捕獲。

UT:概念快板Spectra Quest手機部用POWERPCB,。

Csico:概念+快板+SpecctraQuest

惠普：概念A(yù)llegro Spectra Quest從Boardstation到Alllegro流程

Moto:從Boardstation到Alllegro過程的概念快板譜探索
