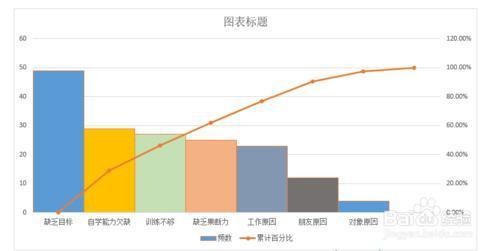

制作EXCEL柏拉圖一直是很多人做不到卻又不得不做的一塊,。這里我們結合實際文件進行實際操作,。

工具/原料

最好是EXCEL 2013或者2016，其他任何EXCEL軟件都可以,。

基本操作1

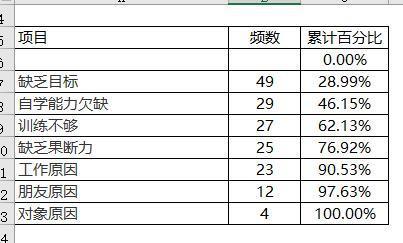

首先準備數據源,，這是必需的：

1.內容包括項目、頻率和累計百分比,。

2.項,，頻率要先排序，按照頻率的順序從上到下排列,。注意標題和內容要交錯,，因為后面的累計百分比要加0%(如果不加0，累計百分比線不會在0: 00重疊)

3.累計百分比列從0開始,，依次計算占有率百分比的累計情況,，如下圖所示。

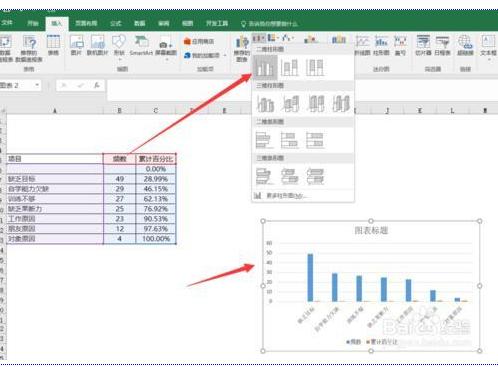

1.選擇整體數據,，然后生成簇狀柱形圖,。

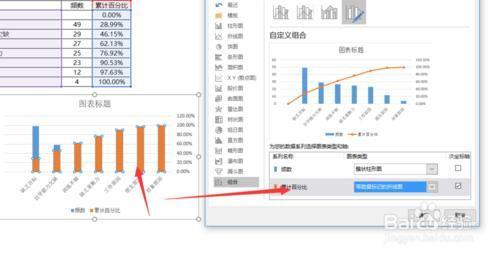

2.選擇百分比系列，將其設置為次坐標軸,，并將圖表類型更改為標記折線,。如果是2013版，可以直接選擇二級坐標和圖表類型,。

注意：如果不容易選擇百分比數據,，可以在選項卡中選擇系列，然后選擇[格式化所選內容],，再將系列設置在次軸上,，這樣更容易切換圖表類型。

1.“頻率”數據源刪除空行內容,。

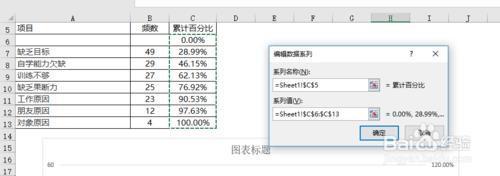

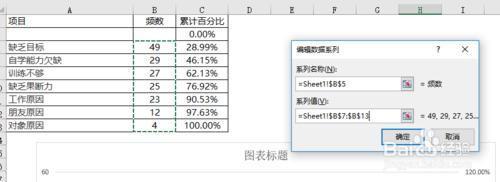

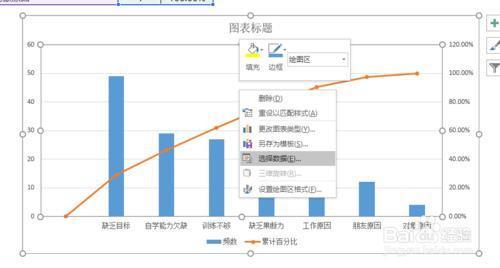

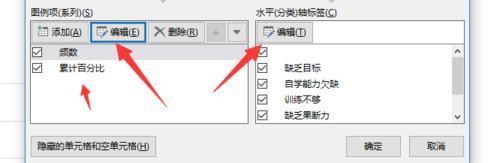

右鍵單擊圖表,，選擇data編輯不帶空格的頻率數據，在橫坐標上選擇不帶空格的內容,。

2.從累積百分比系列的橫坐標上刪除空格,，并重新選擇相應的區域。

請注意,，累積百分比系列僅刪除橫坐標上的空格,，但項目比列多0%。

圖表設置1

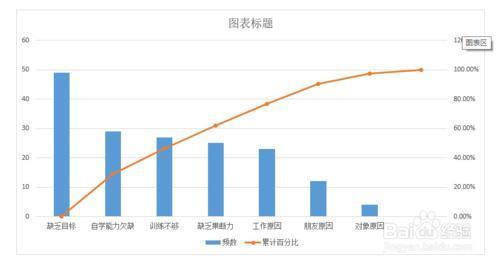

根據以上設置,，原型就形成了,。這里，將對圖表進行一些設置。

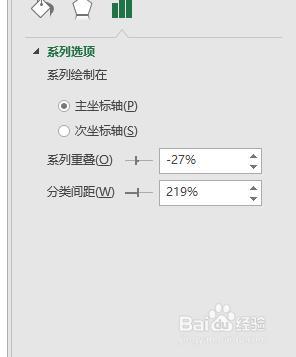

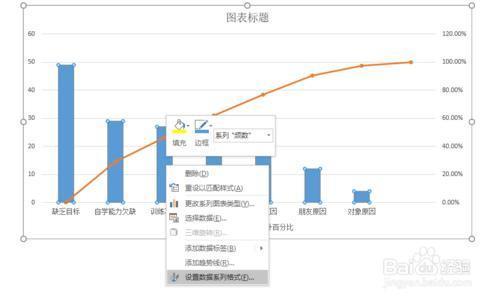

1.選擇圖表的柱形圖,，右鍵單擊將間距設置為0,。

2.設置列邊框、列顏色,，雙擊鼠標兩次選擇單個列,。

柱形設置好之后，這里要重點設置折線,，也就是曲線要向左移動,，重疊0點。

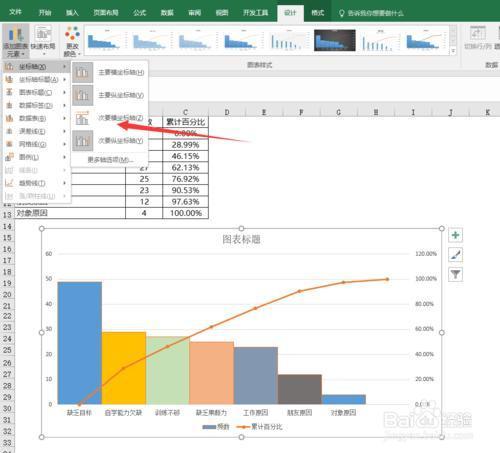

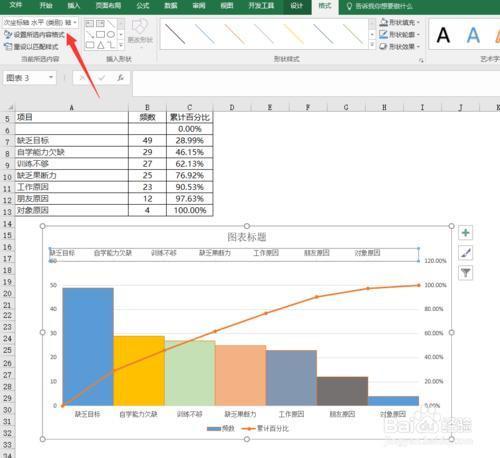

1.在[圖表工具]中設置[布局]并添加副橫坐標,。2013年后，在設計下增加,。

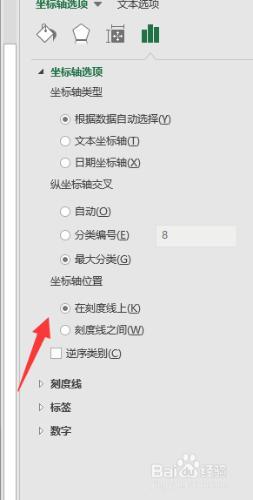

2.選擇[次橫坐標],，然后設置[坐標軸格式]，通過[坐標軸位置]選擇刻度線,。

然后將標簽比例和線設置為無,。

使得曲線與左側重合。

那么如何設置曲線與第一列的邊界重合呢,？在這里,，你需要將坐標軸的最大值設置為所有頻率的和。注意,，這個最大值必須等于頻率之和,。如果數據改變，最大值也會改變,。

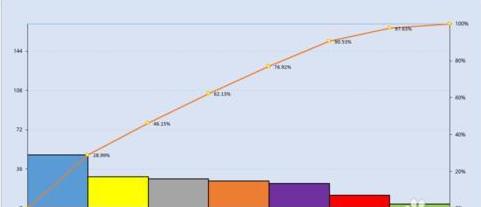

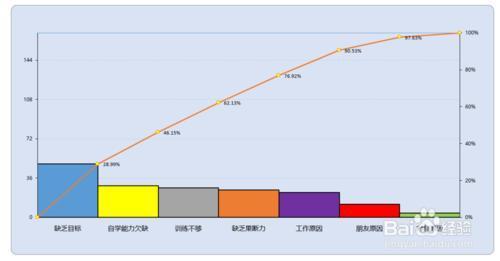

最后,，添加標簽數據。

注意事項

放置數據源,，并將百分比0的起點放在另一行中,。

次橫坐標很關鍵，否則0點無法重合,。

您可以通過選擇單個標簽或雙擊選擇標簽來刪除單個標簽,。
