只要和會用CAD軟件的設計師接觸過,，畫圓或者圓弧都不是問題。但在實際繪圖工作中,，繪制這些圖形時往往要求畫出中心線,。相信很多設計師都會通過捕捉中心或象限點來畫中線。

圖1

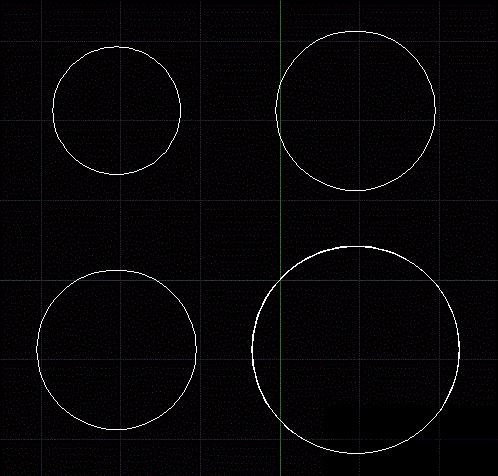

其實用CAD繪圖不能只追求畫圖,，還要講究效率,！畢竟每天工作那么多，時間那么少,。上面說的畫中心線的方法‘老’了,，效率低，直接通過,。今天邊肖分享一個更高效的方法mdashmdash使用圓標記命令繪制圓的中心線,。比如我們需要畫出以下四個圓的中心線。

圖2

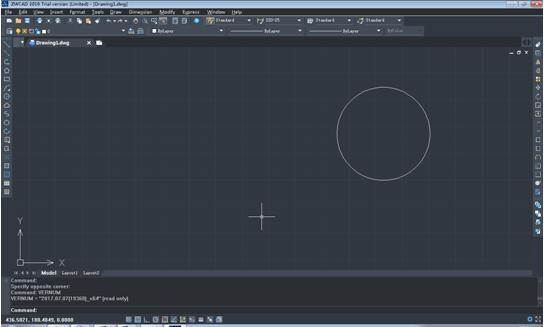

在中望CAD中,，該方法的具體操作如下：

1.首先打開中望CAD,，在命令行輸入系統變量命令' DIMCEN '回車設置中心打標功能的參數，這里可以設置為-2,。

在設置參數時,，我們需要注意參數可以設置為正、負或0,。其中正數代表中心線長度的一半,；負數表示超出邊界的長度。如果負數的值超過半徑的一半,，則其值也表示中心線長度的一半,。0表示沒有中心線。

2.輸入中心標記命令“DCE”。我們點擊畫中心線的圓或弧,，中心線就畫出來了,。

3.按空格畫下一個圓的中心線。

圖3

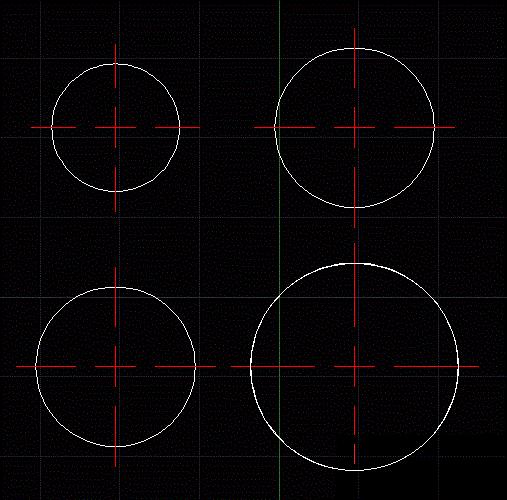

按照上面的方法,，我們可以在中望CAD中畫出如下圖這樣的中心線,。設計師認為這種方高效很多嗎？
