cad虛線怎么畫？在平面設計圖紙的cad繪制中,，用細虛線畫出不可見的輪廓線和不可見的邊緣線,，用粗虛線畫出允許表面處理的代表線，這對各種模型物體的參考非常重要,。cad繪圖中虛線的輔助功能還是很強大的,。在一些專業圖紙中，會在網上添加一些文字來表示電纜或管道,。這里是邊肖帶來的兩個高效工具,。感興趣的朋友不妨看看！

工具1: Auto Cad

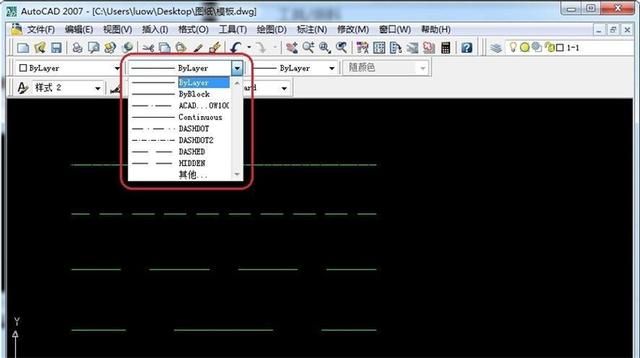

第一步：點擊新建的cad文件,，雙擊Auto Cad工具直接打開,，點擊編輯線工具欄，點擊第二個方框后的小三角形彈出下拉菜單,，然后點擊底部的【其他】,，如圖所示；

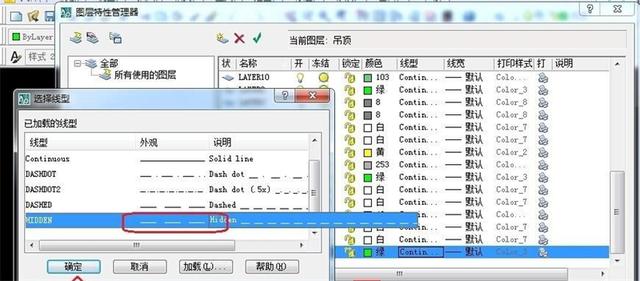

第二步：點擊右上角的“加載”按鈕,。然后會彈出一個對話框,。在對話框的右側，有一個滾動條,，可以上下拉動選擇你需要的虛線類型,。

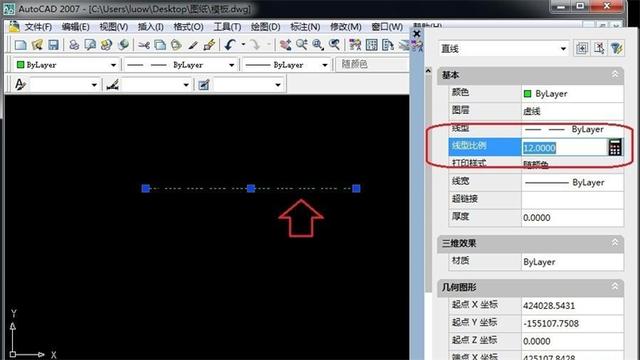

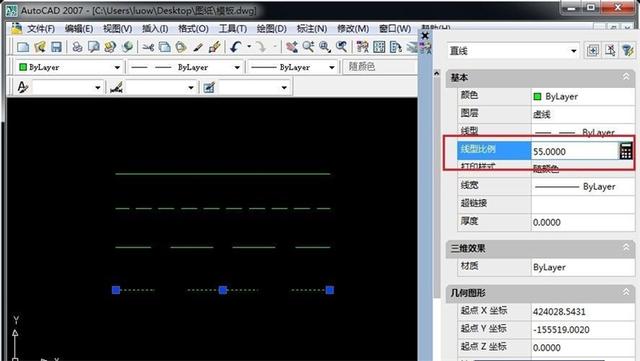

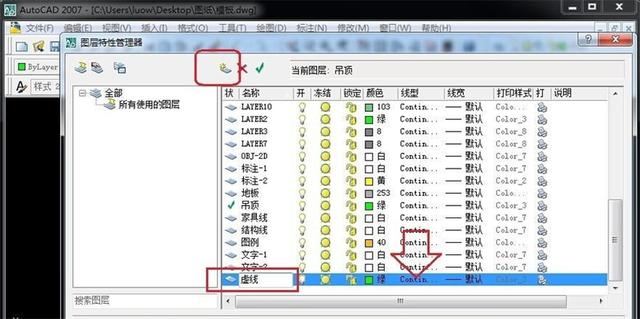

第三步：用鼠標選擇需要的虛線類型，點擊確定,，也可以直接雙擊需要的線型,。返回“線型管理器”對話框,，選擇新加載的線型，單擊“全局比例因子”,，根據整個圖形設置比例,，單擊“確定”，如圖所示,；

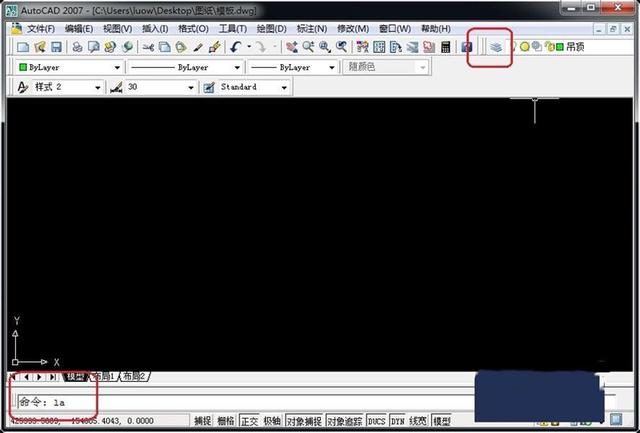

第四步：回到CAD初始界面,，點擊線條編輯工具欄第二個方框后面的三角形，下拉選擇剛剛加載的線條,，然后在下面的命令欄輸入[L],。也可以點擊左邊的直線標志進行繪制；

最后在起點處點擊鼠標左鍵,，然后輸入所需長度,，就可以畫出所需長度的虛線了。

工具1:風云CAD編輯器

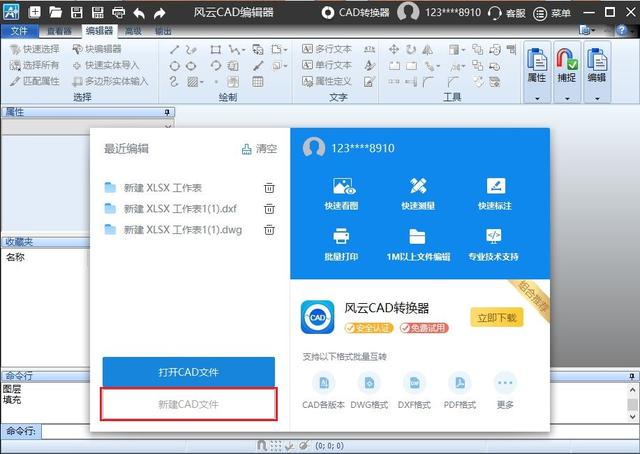

第一步,，在電腦默認瀏覽器中輸入“風云cad編輯器”找到官網,，點擊回車下載最新安裝包，然后打開應用新建一個CAD文件,，如圖,；

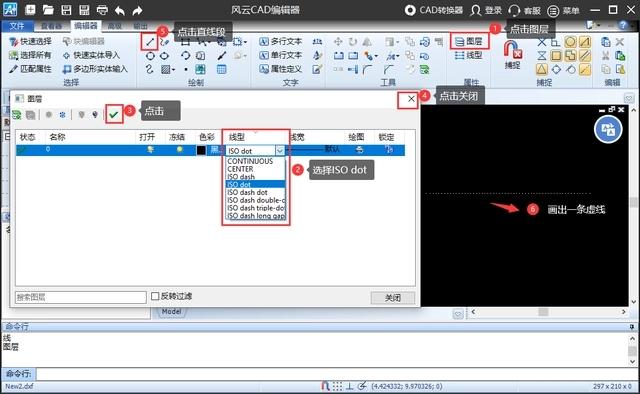

第二步：在編輯器功能中點擊按屬性分類的圖層，彈出圖層設置窗口,。單擊該頁面的線型,，在下拉列表中找到[ISO dot]并單擊；

第三步：點擊應用此設置并返回編輯器頁面,。在[繪圖]功能中點擊創建直線段圖標,，在編輯頁面上畫一條線，得到一條虛線,。
