在CAD中,,有很多關于比例的設置,比如繪圖比例,、全局比例,、計量單位比例、打印比例等,。很多初學者根本就是迷茫和困惑,。不要擔心,邊肖將告訴你幾個在今天的CAD中經常被混淆的比例,,以幫助你更好地理解,。
1.制圖比例尺
CAD中的繪圖比例默認為1:1,。這是什么意思,?意思是在CAD中,畫1mm的距離相當于實際的1mm ~

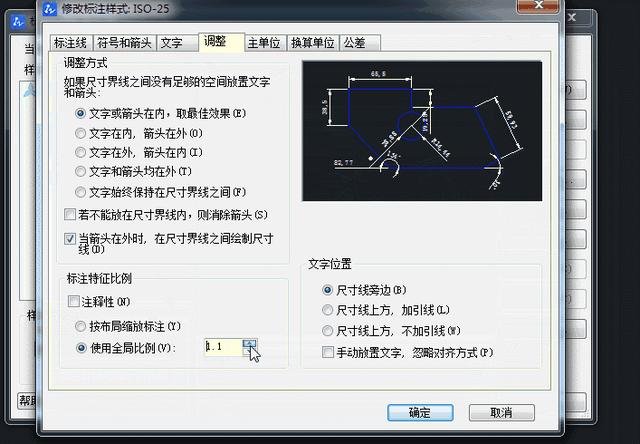

2.全球比例
全局比例在[尺寸樣式管理器]——[調整]中,,此比例用于調整CAD中標注的數字和箭頭的比例~

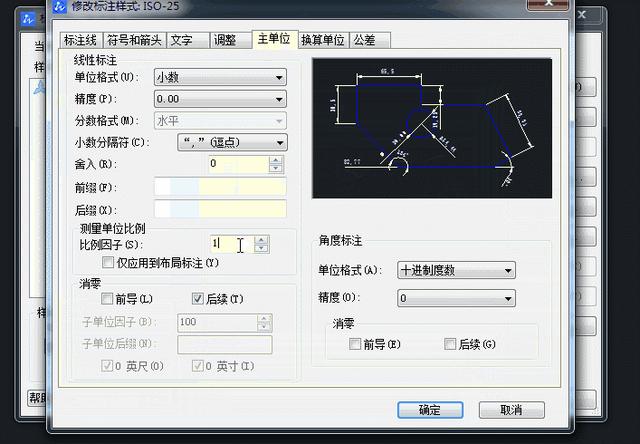

2,、計量單位比例
這個刻度也可以在【標簽樣式管理器】——【調整】中找到,它的作用是放大或縮小標記值,。我們?cè)凇颈壤蜃印恐休斎氲臄?shù)值就是放大倍數~

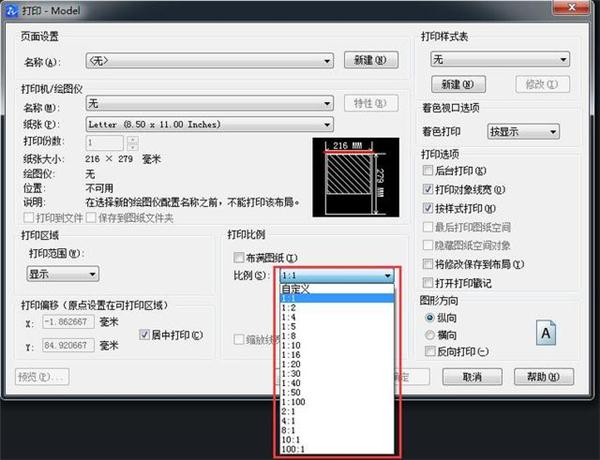

3.打印比例
我們用CAD畫的圖形一般都是打印出來的,打印的時候需要按比例打印出來,。這里的比例體現了圖形和物體的關系~

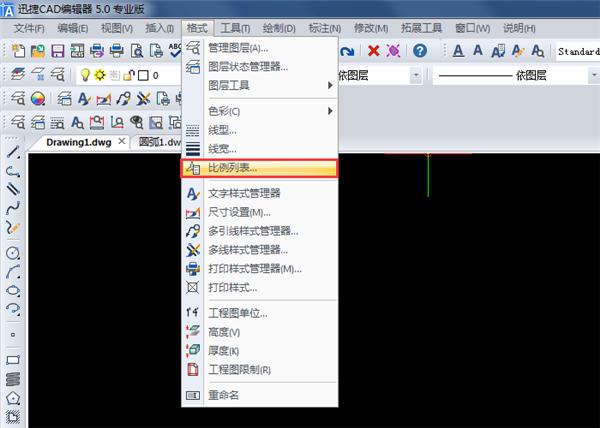

1.比例列表
前面說過,CAD中的繪圖比例默認為1:1,,那么這個比例可以更改嗎,?當然啦,!以快速CAD編輯器為例,,我們點擊格式——比例列表~

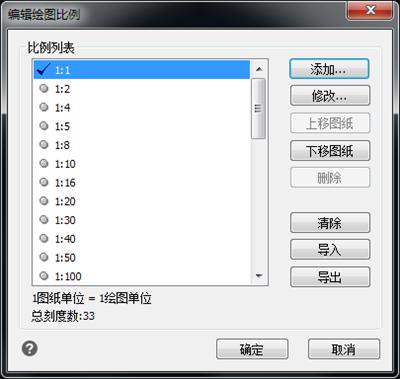

2,、選擇比例
在編輯繪圖比例中,我們可以看到有很多比例可供選擇~

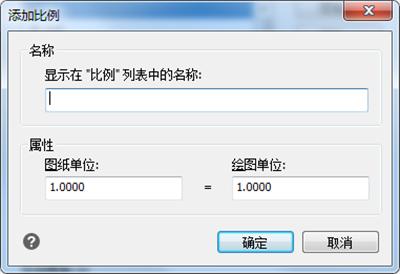

3.添加比例
當然我們也可以自己添加比例,,點擊添加——修改在這里設置我們想要的比例~

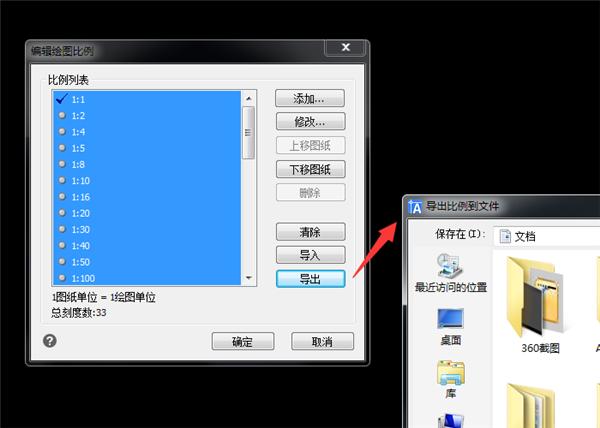

4.出口
最后我們點擊【導出】將比例導出到一個文件中,!
