對電冰箱的管路進行修理后,，需要重新充注制冷劑,。充注制冷劑時，充注制冷劑的量一定要符合電冰箱的標稱量(電冰箱上都標有制冷劑標稱量),，充入的量過多或過少都會對電冰箱的制冷效果產生不良的影響,，通過壓力表所顯示的壓力值就可確定充注制冷劑是否達到標準。

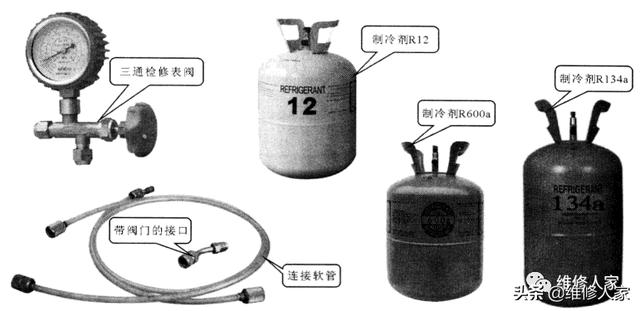

對電冰箱的制冷管路進行充注制冷劑之前,，應先準備好所需工具,，尤其是應根據壓縮機上的標識，準備好制冷劑,，如圖所示,，目前電冰箱所使用的制冷劑主要有R600a、 R12和R134a三種類型,。

目前最新型的制冷劑為節能環保制冷劑R600a,，是一種不含氟利昂、不破壞臭氧層,、無溫室效應的制冷劑,，且不可與其他制冷劑替代使用。由于這種制冷劑的特殊性,，必須使用適合R600a制冷劑的專用壓縮機,、干燥過濾器及無觸點的PTC啟動器件。制冷劑R600a充注工藝要求如下所述,。

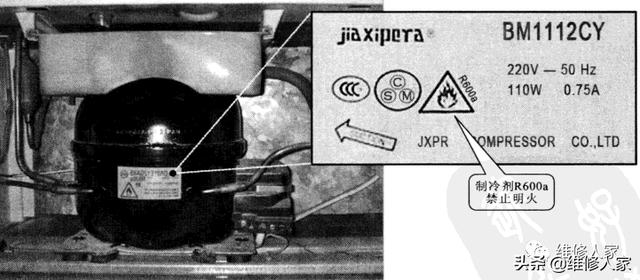

①使用R600a制冷劑的電冰箱,，其壓縮機上有明顯的黃色防火標識，如圖所示,。

②在充注制冷劑 R600a之前,，檢查周?chē)h(huán)境有無火源，并保持良好的通風,，最重要的是將總電源設置在維修場地外,。

③使用排空鉗將制冷管路工藝管口刺破，然后電冰箱通電運行5分鐘左右關閉,，輕輕震動壓縮機,，使溶解在壓縮機潤滑油中的R600a制冷劑盡可能地排放干凈。暫停3分鐘后,，繼續通電運行,，重復操作2~3次。

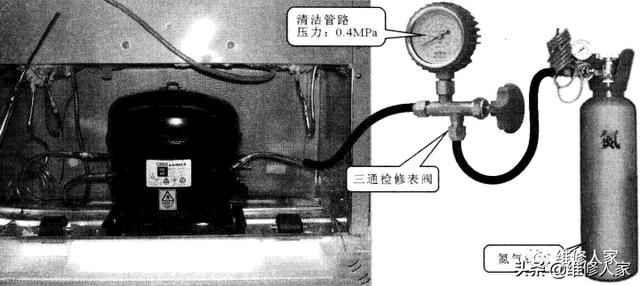

④ 切割壓縮機工藝管口,，連接氮?dú)庀到y(tǒng),，注入0.4Mpa 氮?dú)?，進行管路清潔，如圖所示,。

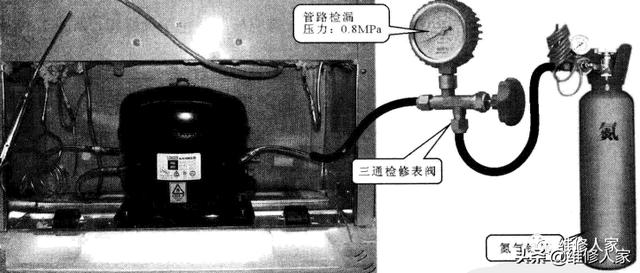

⑤如制冷管路是在出現泄漏點后進行維修，充注制冷劑,，則應更換與制冷劑R600a相適應的干燥過濾器,，并根據故障情況，更換不良的壓縮機,。然后注入0.8Mpa氮?dú)?，進行檢漏，如圖所示,。

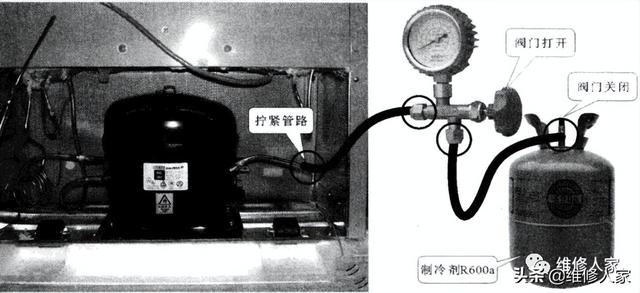

⑥將氮?dú)怃撈扛鼡Q成制冷劑鋼瓶,，并保持制冷劑鋼瓶閥門關閉，三通檢修表閥打開的狀態,，如圖所示,。

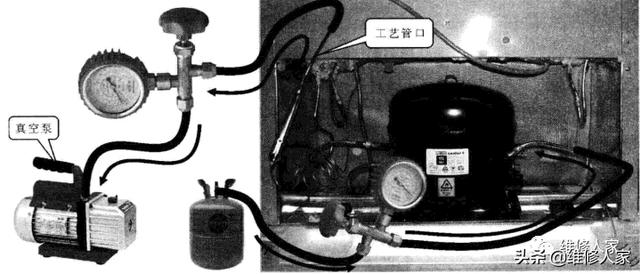

⑦將抽真空設備連接到干燥過濾器工藝管口處，其示意圖如圖所示,，進行抽真空操作,，將制冷管路與連接軟管中的空氣進行同時抽真空。

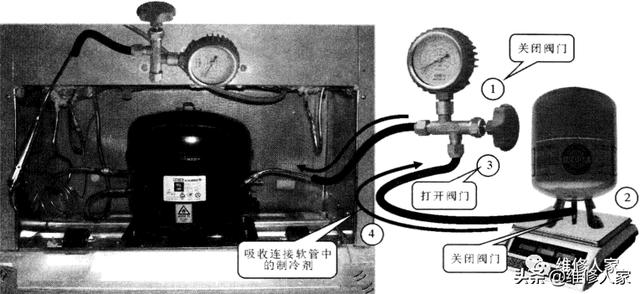

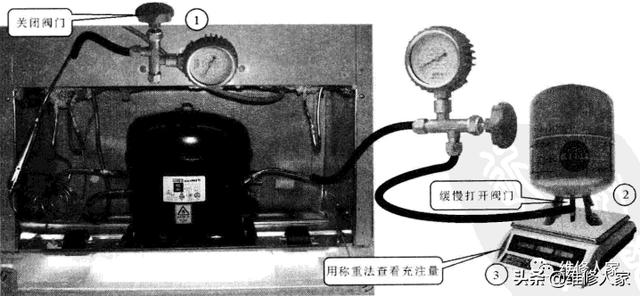

⑧當達到真空度要求以后,，關閉干燥過濾器端的三通檢修表閥,，然后使用稱重法進行制冷劑充注，其示意圖如下圖所示,。

⑨ 待充注額定量的制冷劑后,，先關閉三通檢修表閥，再關閉制冷劑鋼瓶閥門,，最后再打開三通檢修表閥,，讓連接管路中的制冷劑吸入制冷管路中。

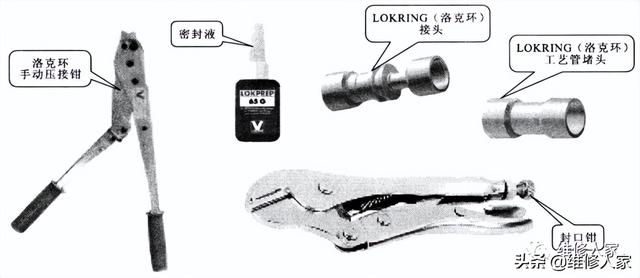

⑩ 充注完成后,，開機試運行,，經過1~2 次開/停機運行后，一切正常,，準備封口,。最后的封口操作，切忌使用明火,。此時,，就需要使用制冷劑R600a專用的封口工具，實物外形如圖所示,。

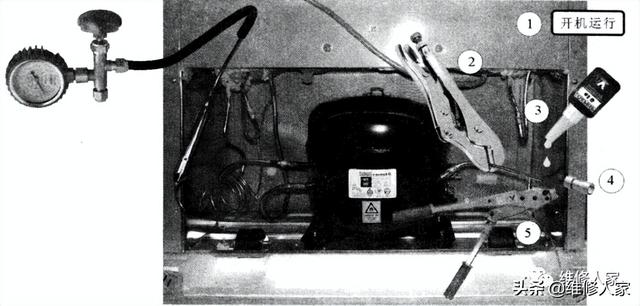

?此時制冷劑有2個工藝管口需要封堵,，如圖所示,，在開機狀態時，封壓縮機工藝管口,，先使用封口鉗夾住壓工藝管口,，然后用洛克鉗和洛克環堵頭封口。

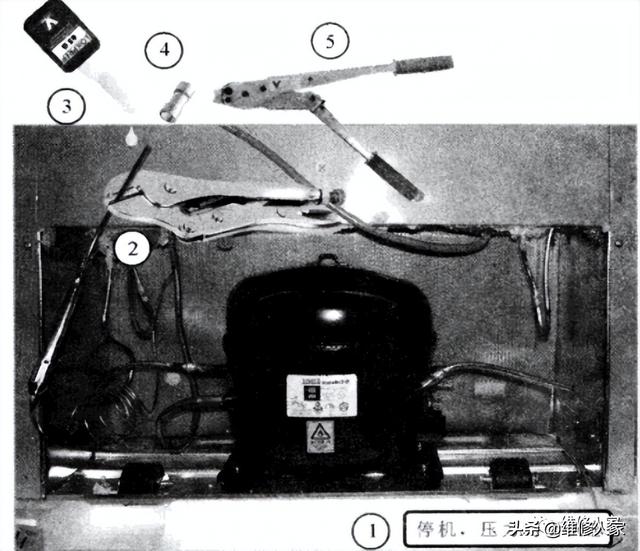

?壓縮機工藝管口封裝完畢后,，停止電冰箱供電,，待一小段時間后，制冷管路中的壓力均衡時,，封干燥過濾器工藝管口,，如圖所示。

13封口后,，用肥皂水進行檢漏,。確定制冷劑管路封裝良好后，即完成了制冷劑的充注工作,。
