隨著家居生活條件的提高，家庭用電線路早已不再滿足于簡單的一燈一控電路,，為了更加的方便,，雙控電路，三控電路等等的應用也是相當?shù)钠占?，其中雙控開關的應用尤為突出,，但是實際接線操作中很多的雙控開關都沒有按照正規接線來操作，無疑的給家庭用電留下了很大的安全隱患,！

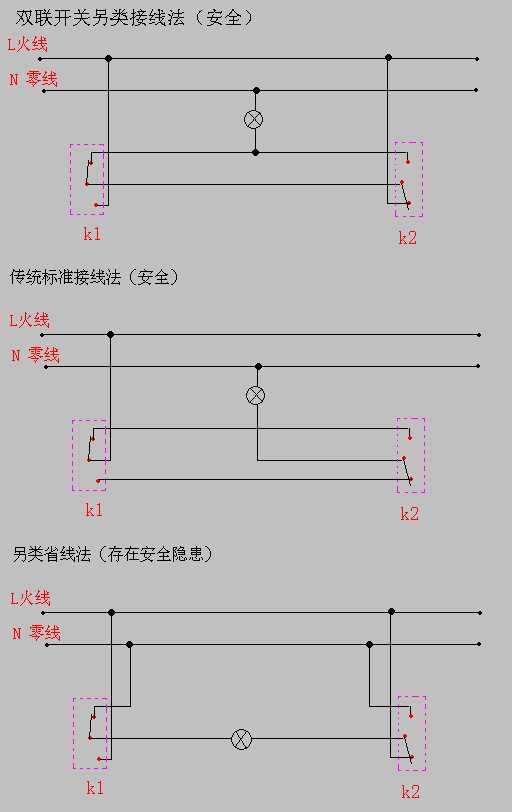

下面我們參考一下電路圖來說明一下：

第一種方法:雙聯開關電路另類接線法(兩個開關都入火線,安全)

在實際的操作應用中,相對而言很少采用這種方法接線的,。

接線要點:

1、雙聯線中的一條必須直接連接兩個雙聯雙控開關的中間接線端;

2,、雙聯線中的另一條導線連接兩個開關的上接線端(或者下接線端),并且在中間接一條分支線與燈的一端連接,燈的另一端接零線,。

3、兩個開關都入火線,而且接于上接線端(或者下接線端),但不能接于中間的接線端,。

這種電路的布線特點:

1,、雙聯專用線中的一條導線,中間引出分支線接于燈的一端。(傳統雙聯雙控電路是不允許在雙聯專用線中引出分支線的)

2,、兩個開關都入火線,而且只能接于上接線端(或者下接線端),這就使得燈亮?xí)r,兩個開關的三個接線端對零線的測量電壓都是 220v ,即試電筆都顯示為紅色,。

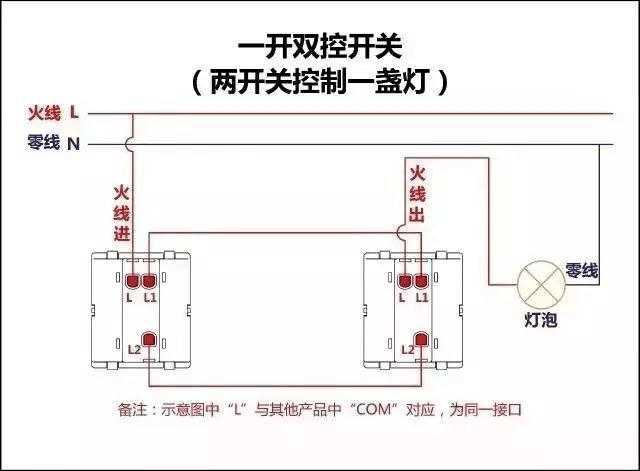

第二種,傳統接線法。

這是正規的電工師傅的接線方法,，在標準的工程圖紙中也是這種接線法,，應用十分的廣泛和安全。

第三種,另類省線法(存在安全隱患),。

雖說理論上存在安全隱患,但在家庭布線中,以前的老院子經常用這種方法,就算是現在的家庭用電裝修中,，一些包工包料的家裝電工也會這樣布線接線，畢竟省去很多的工作量和線材,，但是這明顯是不安全的,！

接線要點:

1,兩個雙聯雙控開關的中間接線柱 ,分別拉一條線連接要控制的燈。

2,開關的另外兩個接線端 ,分別接火線和零線(一個端口接火線,另一個端口就接零線), 原理很簡單,，但是卻不安全,！

特別提醒,：采用省線法接線，雖然節省些導線, 但安全隱患非常大, 特別是使用的開關質量不好時, 常由于切換接線端時, 由于開關分離不徹底, 比較容易導致開關內部短路, 從而導致整個線路短路, 嚴重時可能會燒毀跳閘或者燒壞電表,，特別是在使用了一段時間之后, 這種表現尤為突出,。因此嚴禁使用這種省線法布線,。
