最近,，有用戶想要自己學習制作一根網線，購買了網線和水晶頭,，并將制作網線所需的網線鉗和網線測試儀一同購買了,，但是買回來之后，發現不知道如何接,。那么網線水晶頭怎么接,？下面裝機之家分享一下網線水晶頭接法口訣順序及接法圖解詳細步驟。

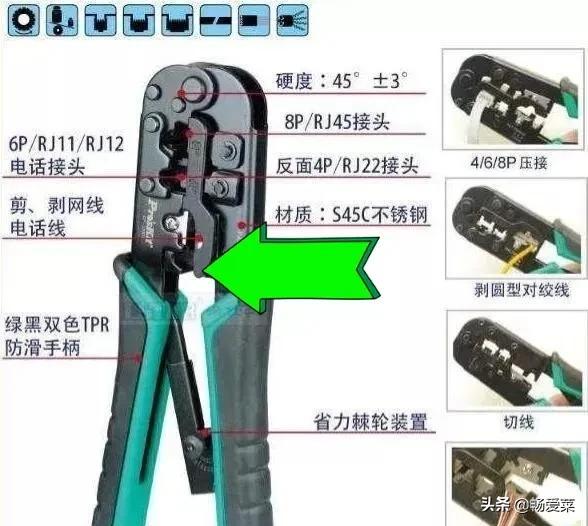

我們主要用到網線鉗的三個功能——?jiǎng)兙€,、剪線和壓制水晶頭,。其中最后一個功能，是網線鉗獨有的,，也是它的主要功能,。在壓制水晶頭的過程中，只需要用到網線鉗,，其它的都不需要哦

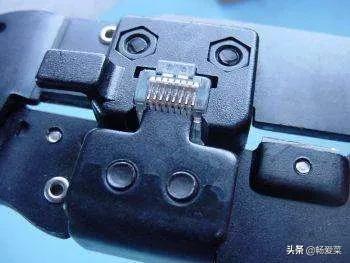

壓制水晶頭,，利用的就是水晶頭槽這一部分。網線鉗一般帶有多種規格的槽（大小不同）,，但壓制網線時,，我們只需要用到8P槽。

使用時也很簡單,，將網線插入水晶頭后,，把水晶頭放入槽內，用力按壓即可,。

水晶頭的制作

下面我們來詳細說一下網線水晶頭的制作方法（共五步）,。

第一步、剝

把網線外層絕緣皮剝開,，露出里面的彩色絕緣皮——?jiǎng)兙€時要注意力度,，不要傷害到內層絕緣皮。

第二步,、排

排線是水晶頭制作的重頭戲,，即把網線的線色按照順序排好?，F(xiàn)在的網線都是“雙絞線”，就是指里面的細小電線都是兩兩纏繞在一起的,，共有4組,，也就是8根。

在這8根線里,，有4根線都是白色的,，為了在名稱上區分它們，我們?cè)谒鼈冏陨砭€色的基礎上加上與它相絞的線的顏色為它命名,。比如和橙色線纏繞在一起的白色線,，就叫做“橙白色線”（或者“白橙色線”）；和藍色線纏繞在一起的白色線,，就叫做“藍白色”（或“白藍色線”）,。

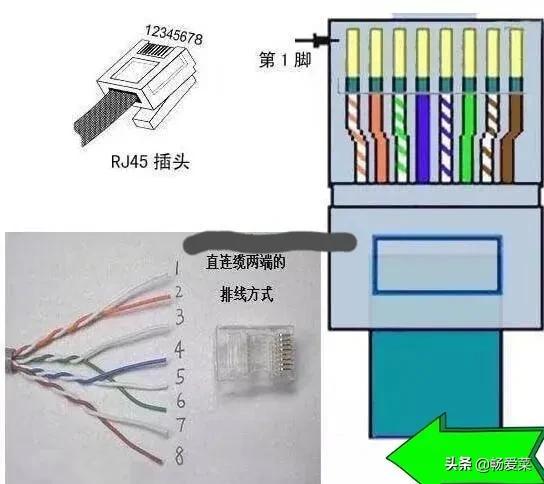

排線順序有兩個標準，分別叫做T568A和T568B——兩種排法沒有本質上的區別,，但是在選擇時有規定……敲黑板,，這里很重要：

兩種接線順序在選擇上有兩種選法：交叉線和直通線。交叉線是指同一根網線的兩個水晶頭分別選用不同接法,；直通線是指同一根網線的兩個水晶頭選用同一種接法,。交叉線一般用于同一類設備之間的連接，比如電腦和電腦,、路由器和路由器（現在也有支持直通線的設備,，但保險起見，還是用交叉線比較好）,。直通線用于不同類設備之間的連接,，比如電腦和路由器。了解更多相關知識請關注微信公眾號“電工電氣學習”,。

很明顯,，家庭中更適合直通線。所以,，在家庭中,，一般所有水晶頭都只選用一種排線方法——T568A或T568B任選其一。

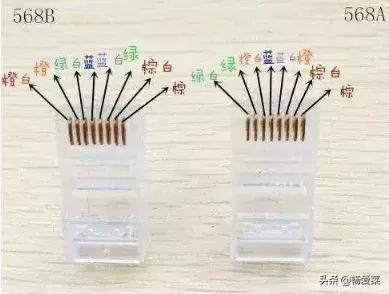

T568A的排線順序?yàn)椋喊拙G,，綠,，白橙,，藍,，白藍，橙,，白棕,，棕,；

T568B的排線順序?yàn)椋喊壮?，橙，白綠,，藍，白藍,，綠,，白棕，棕,。

第三步,、剪

把網線的順序排好了，握在手里,，捏住,、壓好——一定要壓好，此時你已經分不清這么多白色線原本是和哪條線相絞的了,。把線放到網線鉗中,，剪斷。

剪線的目的是把8根網線剪齊,，所以,，如果一次沒剪齊，要再次進行修改——把網線捏緊了再剪有助于增加成功率,。

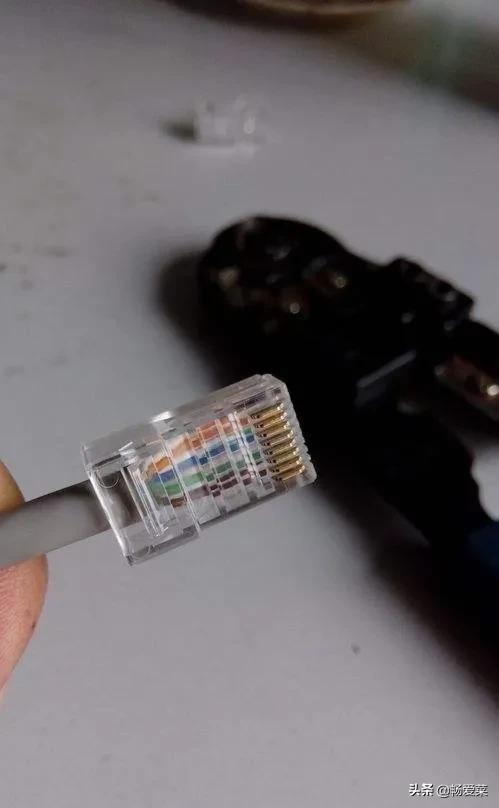

第四步,、插

把剪好的網線按順序插入水晶頭——不需要?jiǎng)兊艟€皮。在插入水晶頭時,，要注意兩點：

1.應面對水晶頭的背面,，也就是不帶卡槽按壓按鈕的那一面插入；

2.網線插入水晶頭后,，應保證網線外絕緣皮有一部分在水晶頭內,，如果出現內層絕緣皮外露，應再次重復剪線的步驟,，把8根小線再剪短一點,。

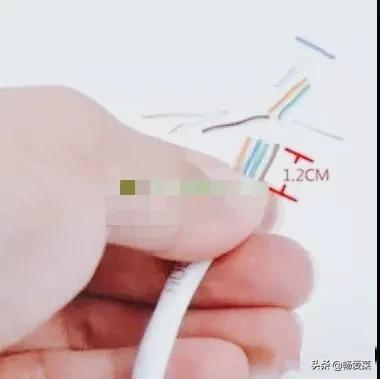

細線外露，不合格

第五步,、壓

把水晶頭放入網線鉗8P槽內,，用力壓緊即可。水晶頭壓制成功以后,，別忘了檢測一下,。

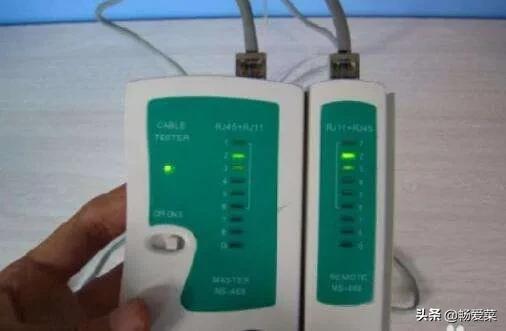

水晶頭測試方法

怎么測試水晶頭是否接好呢？我們需要用到另一個工具——水晶頭測試儀,。這東西也不貴,，可以在網上直接買套裝,，網線鉗+測試儀+N多個水晶頭不過二三十元。

檢測方法很簡單,，測試儀共有兩個,，把同一根網線的兩個水晶頭分別插入測試儀內，只要測試儀的8個燈分別亮起,，即證明水晶頭連接良好,。
