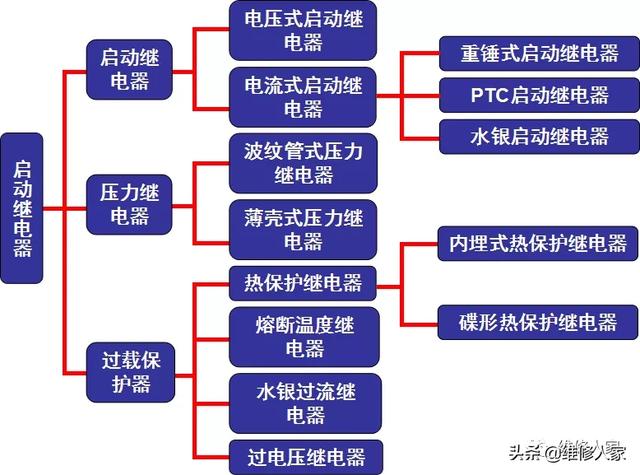

一、啟動器的種類特點與結構原理

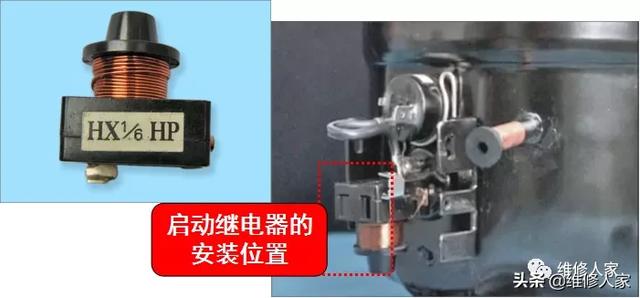

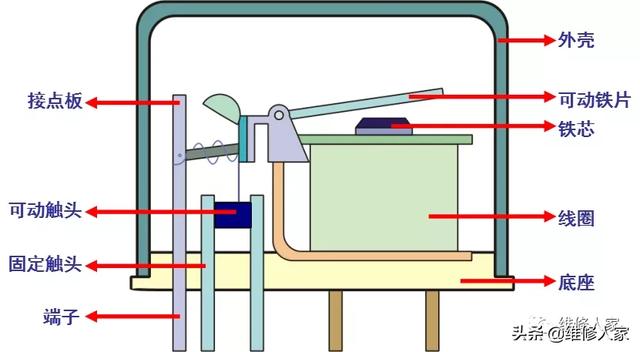

1,、重錘式啟動繼電器：

該啟動繼電器結構緊湊,，體積小。安裝使用時,，要使啟動繼電器直立,。

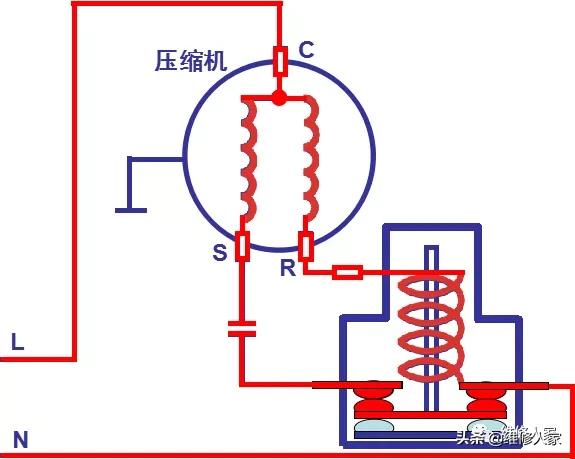

重錘式啟動繼電器接線示意圖：

隨著轉速的升高，電流減小,，銜鐵靠自重而落下,，接點斷開，啟動動作完成,。

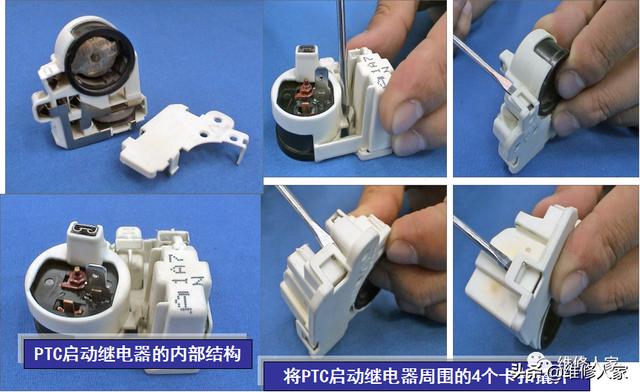

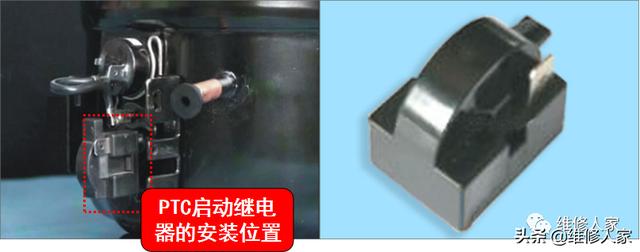

2,、PTC啟動繼電器：

它又被稱為無觸點啟動繼電器，實際上是正溫度系數熱敏電阻啟動繼電器,。

⒈）壓縮保護電路的工作過程是：由于PTC啟動器在常溫下電阻值較小,，只有15～40Ω。當接通電源時,，啟動繞組和運轉繞組同時接通,，壓縮機啟動工作。同時由于啟動電流極大使PTC元件的溫度迅速上升,，電阻值急劇增大到原來的幾千倍,，電流急劇減小，幾乎無電流從啟動繞組中流過,，可視為開路,。而運轉繞組繼續運行。而PTC元件中有極小電流維持高阻狀態,。完成啟動過程,。

⒉）PTC啟動器具有無運動部件、無噪聲,、無電弧,、壽命長、價格低,、對

電壓波動適應性強等特點 ,，它的啟動特性取決于其自身的溫度變化,。

因此再次啟動需要間隔5min以上。

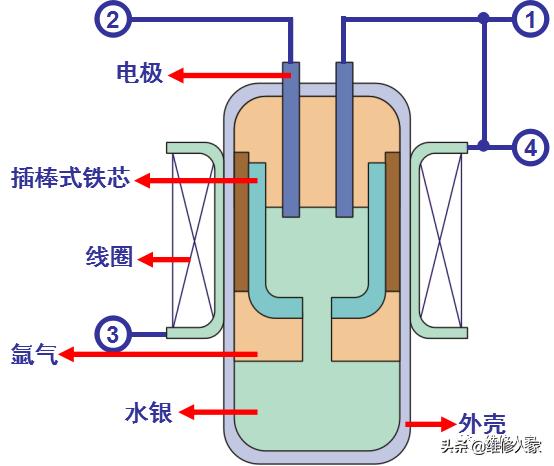

3,、水銀啟動繼電器：

水銀啟動繼電器由線圈,、插棒式鐵芯、水銀和兩個電極等組成,。

4,、電壓式啟動繼電器：

電壓式啟動繼電器由線圈、鐵芯,、觸頭,、底座、外殼等組成,。

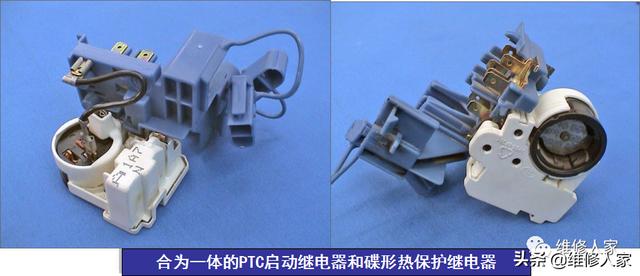

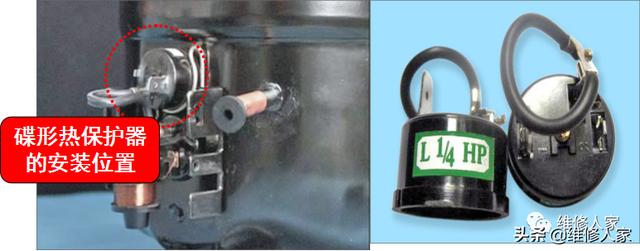

5,、碟形熱保護繼電器：

它安裝在壓縮機外部且緊貼在機殼上,與電機串聯,固定在接線盒內。碟

形熱保護器常見的故障有雙金屬片不能復位,、線圈燒壞,、接點黏連。

二,、典型電冰箱啟動控制器檢測

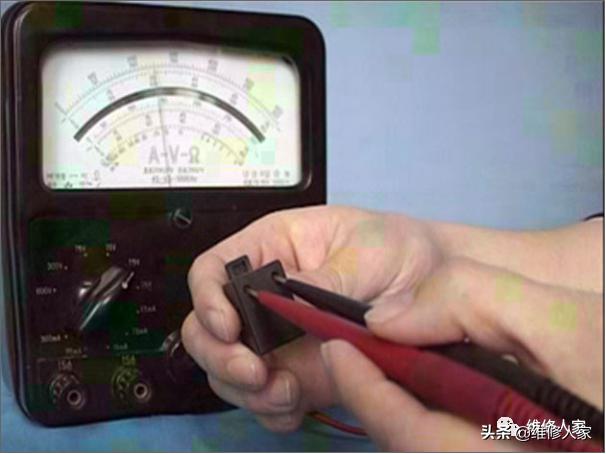

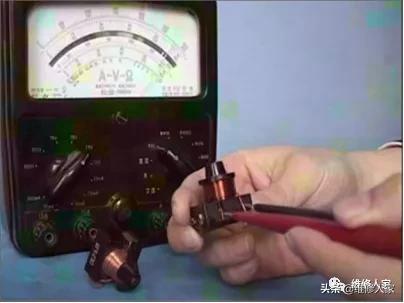

1,、重錘式啟動繼電器的檢測：

使用萬用表分別檢測啟動繼電器繞組的阻值和接點間的阻值,一般繞組阻值較小，而接點間的阻值在斷路的情況（觸點為常開狀態）下應為無窮大 ,。

2,、PTC啟動繼電器的檢測：

使用萬用表檢測PTC啟動繼電器，在常溫下其阻值在15～40Ω之間 ,。

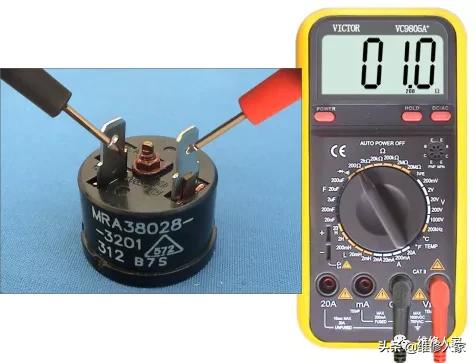

3,、碟形熱保護器的檢測：

碟形熱保護繼電器的阻值在正常情況下為1Ω左右，如果阻值過大,，甚至達到無窮大,，就說明熱保護繼電器內部斷路，繼電器已經損壞,，不能使用,。

三、電冰箱啟動繼電器的更換

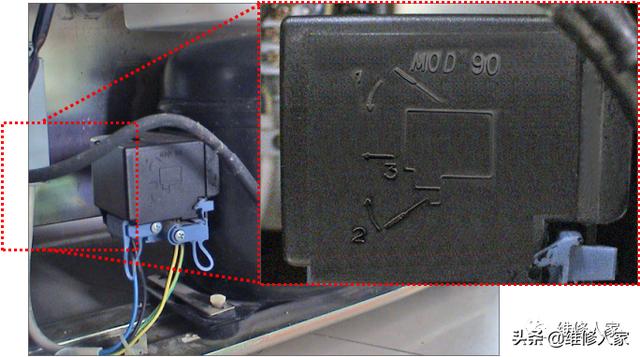

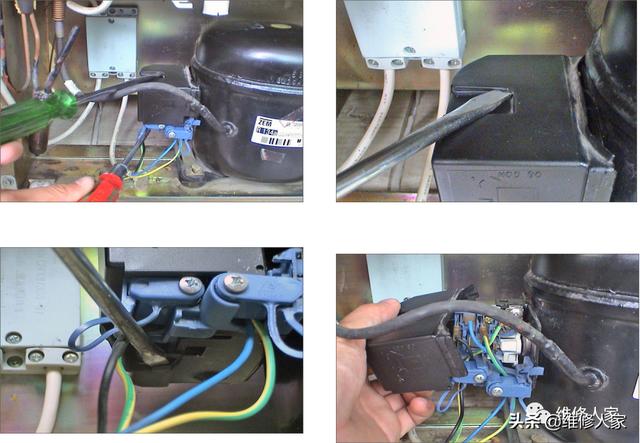

1,、壓縮機啟動繼電器安裝在壓縮機側面的黑色保護盒內,。更換啟動繼電器時需要將黑色的保護盒拆下來，在保護盒的上面有如何將其拆卸的示意圖,。

2,、按照示意圖上的標識，將一字螺絲刀放到保護盒的上,、下溝槽內撬開卡扣保護蓋的卡扣撬開后即可將保護蓋取下,。

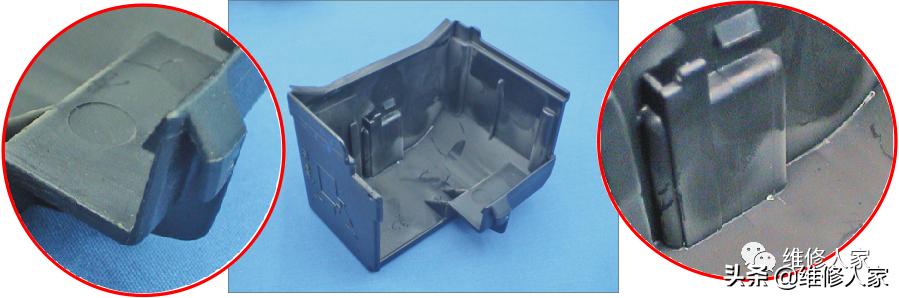

保護蓋的兩個卡扣分別為明卡扣(在保護盒下面)和暗卡扣(在保護盒上面),。

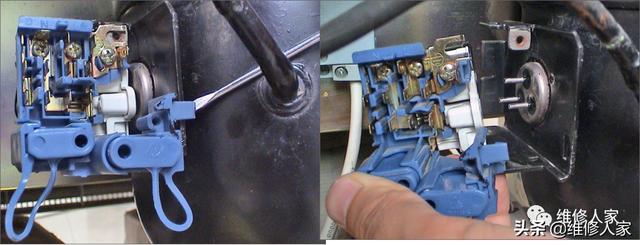

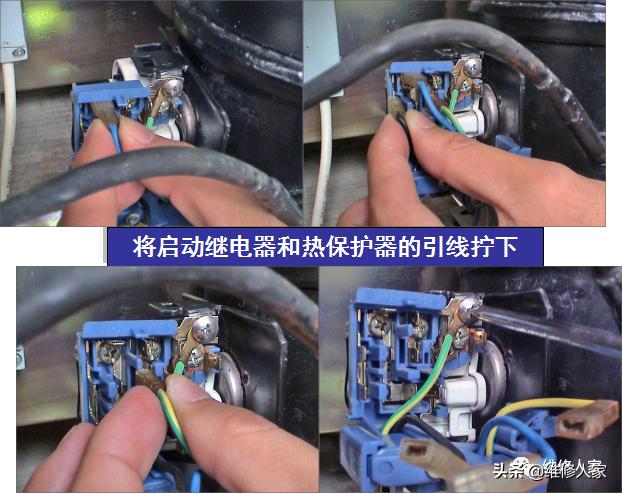

3、將啟動繼電器和熱保護器的引線擰下

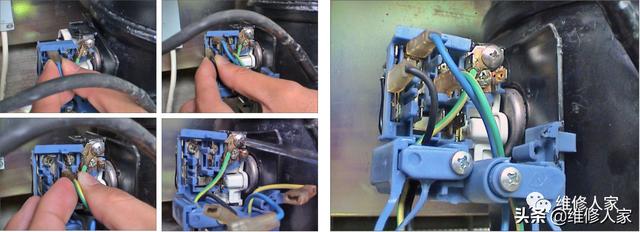

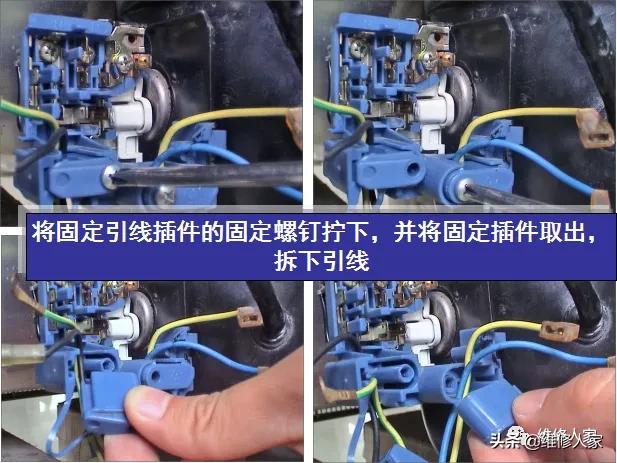

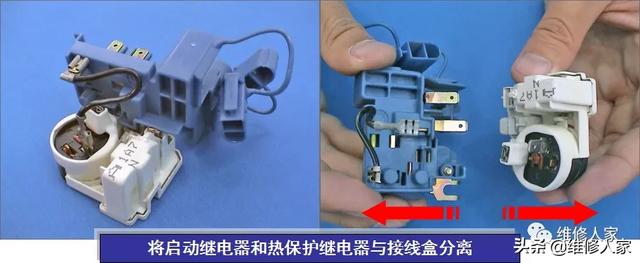

4,、將固定引線的插件的固定螺釘擰下，并將固定插件取出,，拆下引線取下啟動繼電器與熱保護器,。
