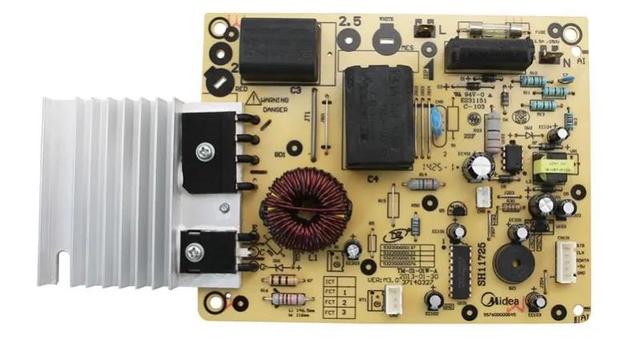

不加熱故障分析:
出現該故障所涉及的電路比較多,,分別有同步電路,,檢鍋電路,IGBT 高溫保護電路,,IGBT 高壓保護電路,,電流檢測電路。
(一)、同步電路故障 檢查步驟:
①在不接線圈盤待機的情況下,,用萬能表測量 IC3--LM339 的第 8 腳的電壓是否有 7V,,14 腳是否輸出一低電平(此處有 0.21V 的靜態電),如果測量到的電壓為高電平,,就表示 IC3-LM339 已經損壞,,換上同型號同規格的比較器,上電試機正常,,故障即可排除,。
②如果上一步中測量到的電壓不正常,請用萬能表檢查 R301,、R302,、R307、R306,、R303,、R10、Z301,、C5 是否有損壞,,把損壞的元器件拆下來,換上新的同型號的元器件,,上電試機正常,,故障排除。
(二),、驅動電路故障
①(這一步中不能接線圈盤,,否則會引起燒 IGBT)我們把 IC3 的 5 腳接上5V 電源,把 4 腳接上負極,,把線圈盤拆下來,,上電對驅動電路進行電壓分析,用萬能表測量 IC5(TA8316AS)的第 2 腳是否有 18V 電源,,如果沒有,,請檢查電源電路。如果有,,此時按開機鍵開機,,測量 IC5(TA8316AS)的第 1 腳,是否有7.77V 的電壓輸入,,第 7 腳是否有 17V 的電壓輸出,,如果輸入電壓正常,輸出電壓不正常,,就表示 IC5(TA8316AS)已損壞,,更換后試機正常,,故障即可排除。
②如果上一步中測量到的電壓不正常,,請檢查 R24,、R25、R23,、R22、R21,、R20,、C8 把存在問題的元器件柝下來,換上同型號的元器件,,上電試機正常,,故障即可排除。
(三),、檢鍋電路故障 檢查步驟:
①先檢查鍋具直徑是否與要求一致,,請用 MD 專用鍋具,檢查兩個接線端子是否松動,。
②上電在待機的情況下測量 IC4--LM393 的第 2,、3 腳的電壓,2 腳是否大于3 腳(2 腳 7.33V,,3 腳 2.49V),,如果不是,請到同步電路中檢查,。如果是,,測量主控 IC 的 20 腳是否有一低電平,如果是高電平,,說明 IC2 已壞,,更換后試機正常,故障即可排除,。如果測量到主 IC 的 20 腳為低電平,,斷電把線圈盤拆下來,再測量主 IC 的 20 腳電壓,,如果為高電平,,而故障沒有排除,就表示主 IC 已損壞,。如果測量到的電壓還是低電平,,這時的故障點就有 2 種可能性,一種是主IC 壞,,另一種就是 IC4 壞,,我們可以先更換 IC4—LM393,,如果更換后,故障排除,,就表示故障點在 IC4,,如果更換 IC4 后故障還沒有排除,這就表示故障點在主 IC,,更換后故障可排除,。
(四)、IGBT 高溫保護電路故障 檢查步驟:
①首先上電開機,,看散熱風機是否在轉,,如果不轉,在排除風機驅動電路以及風機本身的故障外,,我們就可以確定是主 IC 已壞,,更換上新的同規格的主 IC,故障可排除,。如果風機能工作,,這時我們就可以排除是主 IC 的故障。
②上電測量 IC4--LM393 的 7 腳電壓,,在不開機的時候,,這個腳輸出的是低電平,此時開機,,這個腳會輸出一高電平,,如是還是低電平,就表示保護電路已動作,,這時我們再測量 IC4 第 5 腳的電壓是否大于第 6 腳的電壓,,如果是,說明IC4--LM393 已經損壞,,更換 IC4,,故障可排除。
③如果 IC4 第 5 腳的電壓比 6 腳的電壓小,,斷電用萬用表檢查 R54,、R52、R53,、R51,、Q5 是否損壞,把損壞的元器件更換,。故障可排除,。
(五)、IGBT 的高壓保護電路故障 檢測步驟:
在不接線圈盤的情況下上電測量 IC3 比較器 LM339 的第 1 腳是否為低電平,。如果是低電平則表明 IGBT 高壓保護已動作,。再測量 7 腳的電壓是否為 4.98V,,如果是,就表示 IC3—LM339 已經損壞,,更換后故障可排除,。如果測量到的電壓不正常,請檢查 R16,,R17 是否正常,,把不正常的元器件更換,故障右排除,。
(六),、電流檢測電路故障 檢測步驟:
①上電在待機的情況下測量 IC3—LM339 的 10 腳電壓是否有 0.56V,如果電壓不正常,,請檢查 R33,R34,,C20,,C21 是否正常,如果以上的元器件正常,,就表示主 IC 已經損壞,,請更換。
②測量到 IC3--LM339 的 13 腳的電壓是否為低電平,,如果為高電平,,就表示IC3 已經損壞,更換后,,故障可排除,。
③再測量 IC2--7406 的 12 腳是否為高電平,如果為低電平,,測量 13 腳是否為低電平,,如果是,就表示 IC2—7406 已經損壞,。如果 13 腳為低電平,,就表示主 IC 已經損壞,把以上有損壞的元器件更換,,故障可排除,。
④(在這個電路中,如果 Q4 總是處于導通狀態時,,電磁爐會出現不加熱,。如果總是處于截止狀態,電磁爐在開機后,,工作電流得不到控制,,當超過 IGBT的額定電流后,,會引起燒 IGBT)。另外,,在檢測電路故障時可以參考附頁的電磁爐測試數據大全中的對地電阻和引腳電壓來加以判斷故障所在,,測試環境是在不接線圈盤的情況下進行檢測。
