光波爐是一款新的家庭廚具產品,， 通過鹵素管發熱對炊具進行加熱,，工作時 表面發熱發紅，有火的感覺,，炒菜火力夠大,，與煤氣灶的感覺沒什么區別。下面以筆者以半球牌微電腦光波爐為例,，介紹其工作原理與維修提示,。

一、光波爐的結構

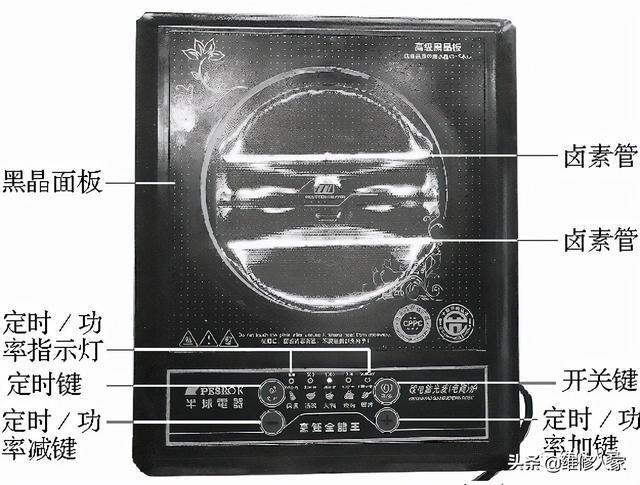

微電腦光波爐的實物圖解

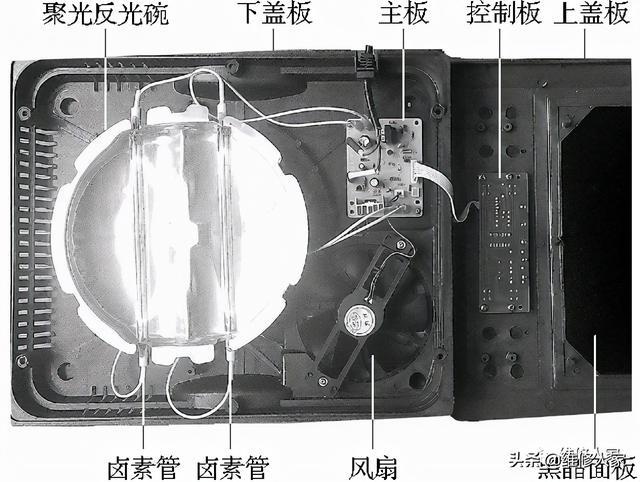

拆開外殼后內部圖解

由圖可見,，由耐高溫的黑晶面板,、鹵素管、聚光反光碗,、主板,、控制板、電風扇,、上下蓋板等組成,。鹵素管采用交流電供電方式，通電后產生熱量和光波,，通過控制主板上的雙向可控硅的導通程度,，進而控制鹵素管的供電大小和有無，就可以控制鹵素管加熱溫度和是否工作,；反光聚光碗將鹵素管下面 的光線和熱量發射和聚光到面板上,，提高光波和熱量的利用率；耐高溫的黑晶面板將鹵素管和炊具隔離,，由于黑晶板具有垂直傳導光能,，將光能和熱量傳遞到炊具上。

二,、光波爐的工作原理

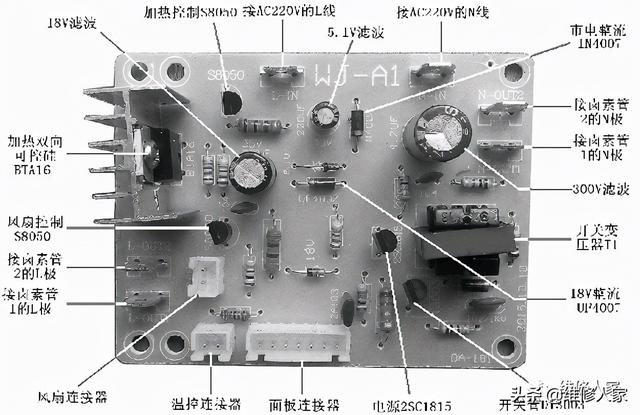

半球牌微電腦光波爐的控制電路主板正面及背面圖解見下圖,；

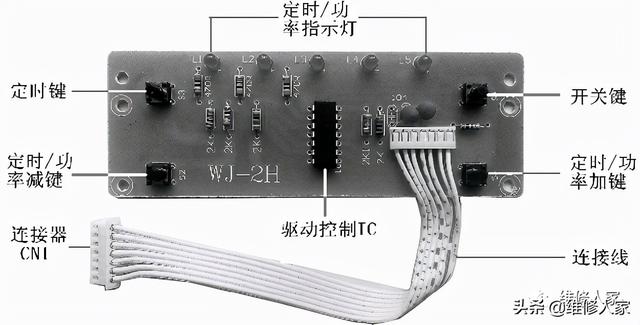

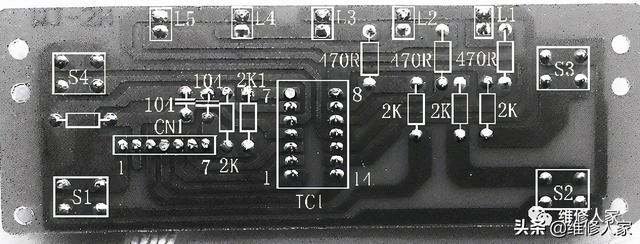

操作控制板的正面及背面圖解見下圖；

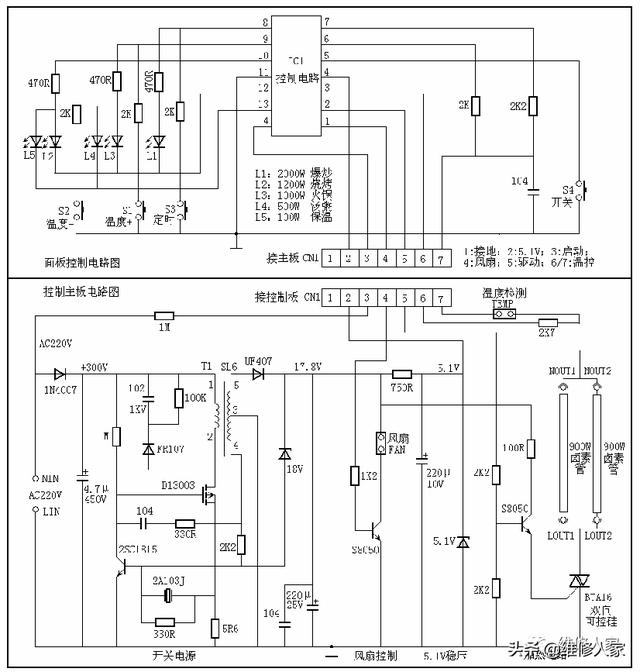

根據實物繪制的原理圖見下圖,，下部分為主板電路,，上部分為操作控制電路，二者通過連接器CN1連接,， 進行供電和驅動控制信號傳遞,。

參見上圖,，主板電路主要由電源電路、 風扇控制電路,、加熱電路組成,，操作控制板 電路主要由單片機IC1為核心組成。

1,、電源電路

電源電路在圖的左下部,，它由市電整流濾波電路、開關電源電路,、整流濾波電路,、5.1V穩壓電路組成。其中,，開關電源由開關管D13003,、三極管 2SC1815、開關變壓器T1為核心組成,。D13003是NPN型硅三極管,，采用TO-92封裝，內置阻尼二極管,，開關速度快,，其集電極與基極擊穿電壓VCBO為600V， 集電極與發射極擊穿電壓VCEO為400V,， 集電極最大耗散功率PCM為20W,， 集電極最大電流ICM為1.5A。

2,、市電整流濾波電路

AC220V電 源經電源線輸入從LIN和NIN連接點輸入,，NIN電壓經二極管1N4007 整流、4.7μF/450V電容濾波后,，形成約300V的直流電壓,。

3、開關電源電路

300V直流電壓電壓分為兩路,，一路經開關變壓器T1的初級繞組（1-2繞組）加到開關管D13003的集電極,，另一路經1MΩ 電阻為D13003的基極提供啟動偏置電壓，D13003開始導通,，其電流在T1初級繞組產生電動勢,，其他繞 組產生感應電壓。其中,，3－4繞組的感應電 壓 經330Ω電阻和104PF電容 正反饋到D13003的基極,，使D13003迅速達到飽和導通狀態，最終使開關管進入振蕩狀態,。開關電源工作后,，T1 3-4繞組感應的電壓經VF407整流 ,，220μF/25V電容濾波產生18V左右的直流電壓。該電壓一路經連接器FAN為電風扇電機供電,；另一路經750Ω電阻降壓 ,、220μ/10V電容濾波，5.1V穩 壓管穩壓后產生5.1V電壓,，經連接器CN1的2腳為操作控制電路供電,。

4,、穩壓控制電路

穩壓電路由18V穩壓管和三極管2SC1815為核心組成,。當開關電源輸出的電壓超過18.6V時，18V穩壓管擊穿導通,，迫使2SC1815提前導通,，致使開關 管D13003提前截止，T1存儲的能量下降,，開關電源輸出電壓下降到正常值,，實現穩壓控制。

5,、過壓保護電路

由2K2電阻和三極管2SC1815組成,。開關電源輸出電壓升高時，開關變壓器T1的3－4繞組輸出的電壓經2k2電阻限流使2SC1815導通,，致使開關管 D13003截止,，避免了開關管過壓損壞。實際上,，該電路只是限制了輸出電壓的升高,。開關管過流保護電路；當開關管D13003過流,，在5R6電阻兩端產生的壓降升高,，經330R電阻限流使2SC1815導通，致使D13003截止,，避免了D13003等元件過流 損壞,，實現開關管過流保護。

6,、風扇電路

風扇電路由單片機IC1,、驅動管S8050 和風扇、電風電機組成,。開機后,，單片機IC1從1腳輸出風扇控 制電壓高電平，經連接器CN1的4腳和1k2 電阻使S8050導通,，經連接器FAN接通風扇電機的供電回路,，風扇電機帶動風扇旋轉,， 實現散熱功能。當按下啟動/停止按鍵,，光波爐停止加熱時,，爐內溫度仍然較高，為了將爐內溫度降低到安全狀態,，風扇繼續工作一段時間,， 直到爐內溫度達到安全狀態為止。

7,、加熱電路

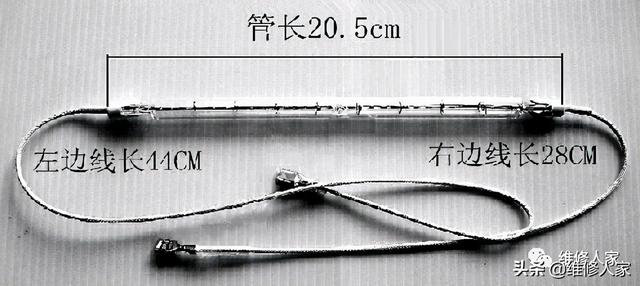

加熱電路由單片機IC1,、驅動管S8050、雙向可控硅BTA16和兩根鹵素管組成,。鹵素管是一種密封式的發光發熱管,， 屬于紅外線燈，內充鹵族元素惰性氣體,，中間有鎢絲分白,、黑兩種。鹵素管具有熱效率高,、加熱不氧化,、使用壽命長、成本低,、安裝簡便,、環保、無污染等優點,，廣泛應用到各種小家電,，如：光波爐、雅樂爐,、電火爐,、咖啡壺、電暖器,、美容器,、烘箱等。一般采用2~3根鹵素管為發熱源,， 每根鹵素管功率 在900~1200W左右,。光波爐采用的鹵素管見下圖所示。

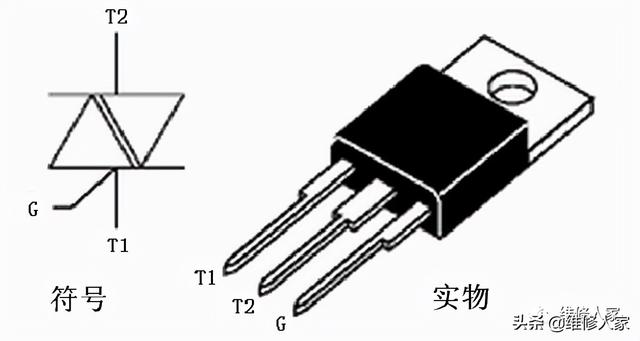

光波爐使用的雙向可控硅BTA16如下圖所示,，采用TO-220AB封裝形式,，最大電流 IT (RMS) =16.0A， 最 大 電 壓 VDRM≥600V，觸發電流IGT≤18-25mA,。

AC220V電壓經過雙向可控硅BTA16 控制后,，加到兩個鹵素管的兩端，鹵素管發光,、發熱,，通過黑晶板為炊具加熱?？刂瓢逅蛠?lái)的驅動脈沖信號,，經過連接器CN1的5腳輸入后，利用2只2k2電阻分壓,，再經驅動管S8050倒相放大后,，控制BTA16的導通時間，即控制兩只鹵素管的供電大小,，達到調溫的目的,。
