在這個互聯網時代，網線是每個家庭都需要用到的,，自己要學會網線插座接法,。網線水晶頭接法主要有兩種，一種是平行線接法,，另一種是交叉線接法,。下面小編就帶大家了解網線插座接法和網線水晶頭怎么接吧。

一,、網線插座接法

1,、我們這里所說的網線插座，正確的叫法應該是網線模塊,，一般應用在室內的墻壁上作為網線插孔,。

2、現在家庭中使用的一般都是雙絞線,，雙絞線分為T568A和T568B兩種線序,，信息模塊端接入標準分T568A標準和T568B標準兩種，我們的網線插座或者網線水晶頭都只能在A和B中選擇一種方式接線,，若果一頭接錯就不會有反應,。

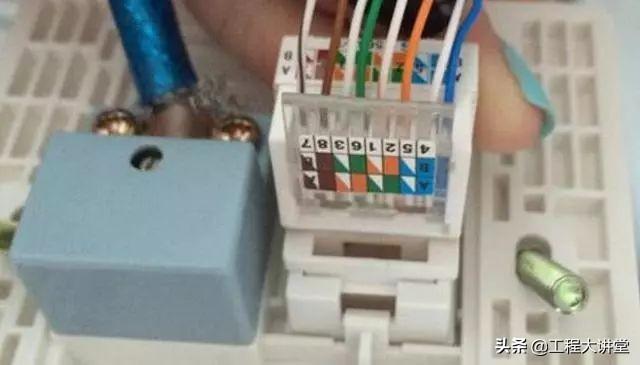

3、在正品網線插座上,，8個接線卡口除了有標明568A標準和568B標準兩種連接方式的色標外,，還有標明每個內部接線端與前端針腳的對應序號，而且插座上的各種色標均非常清晰,、極好辨認,。在接線時，你只須將雙絞線中的各色線對打入對應色標的卡口即可,。

網線插座接線步驟：

第一步： 用剝線工具或壓線鉗的刀具在離線頭10厘米長左右(也可以長一點,，方便后面壓線)將雙絞線的外包皮剝?nèi)ァＢ冻隽怂膶?duì)雙絞線,。

第二步： 開始打線,，先不要拆開各線對，在將相應線對預先壓入打線柱時才拆開,。按照信息模塊上所指示的色標選擇我們偏好的線序模式(注：在一個布線系統中最好只統一采用一種線序模式,，否則接亂了，網絡不通則很難查),。

第三步： 將全部的線都?jí)哼M(jìn)各槽位后,，用工具壓住模塊和線，用力壓下去,，將線卡在模塊里面,，并把多余的先頭剪掉。

第四步： 就是將打好線的信息模塊裝到86盒面板上,，這樣墻壁網線插座就安裝好了,。

第五步：把多余的線條剪掉后，將打好線的信息模塊裝到86盒面板上,。好的網線插座后面還有護線卡,，這樣可以保護輕微的拖拽網線時，不至于脫落,。但多數是沒有護線卡保護網線插座的,，所以在往墻內和插座面板上放置網線插座的時候要小心，不要拽拉網線,。

注意!!

 1,、有的網線是四根白和橙綠藍棕主色線纏繞，而不是白色和其他色系的混合的白線和主色線纏繞,，所以要留心每一組兩根線放好后,，再拆其他的線，否則,，四根白線你無法知道哪一根是白橙,、白藍、白綠,、白棕,。

 2、每次分離后,，先不要壓線,，等所有的線路都放置好，同一使用打線鉗,，逐根打線,。

 3、打線鉗有內外之分,，外側較長,，打下去之后會切掉外側多余的線路，所以,，如果不小心將外側放在了網線插座的內側則會裁斷網線,。

二、網線水晶頭怎么接

網線水晶頭接法：

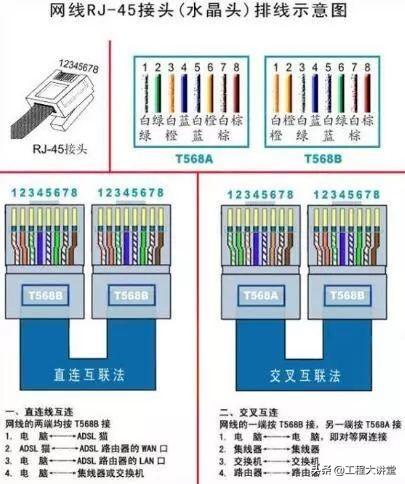

1、網線水晶頭有兩種接法,，一種是直連互聯法,，一種是交叉互聯法。

2,、交叉線的做法是：一頭采用568A標準,，一頭采用568B標準。

3,、平行(直通)線的做法是：兩頭同為568A標準或568B標準,。

4、交叉線的做法是：一頭采用568A標準,，一頭采用568B標準

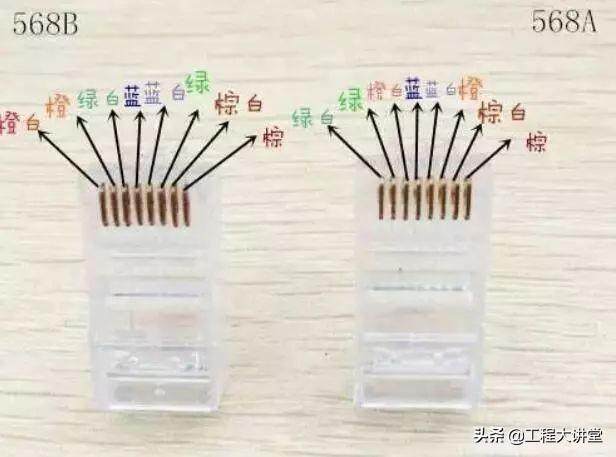

5,、T568A的接法：綠白、綠,、橙白,、藍、藍白,、橙,、棕白、棕

6,、T568B的接法：橙白,、橙、綠白,、藍,、藍白、綠,、棕白,、棕

網線水晶頭接法步驟：

 1、1-3,、2-6交叉接法,。雖然雙絞線有4對8條芯線，但實際上在網絡中只用到了其中的4條,，即水晶頭的第1,、第2和第3、第6腳,，它們分別起著收,、發信號的作用。這種交叉網線的芯線排列規則是：

 2,、網線一端的第1腳連另一端的第3腳,，網線一端的第2腳連另一頭的第6腳,，其他腳一一對應即可。這種排列做出來的通常稱之為“交叉線.例如,，當線的一端從左到右的芯線順序依次為：白綠,、綠、白橙,、藍,、白藍,、橙,、白棕、棕,，另一端從左到右的芯線順序則應當依次為：白橙,、橙、白綠,、藍,、白藍、綠,、白棕,、棕。

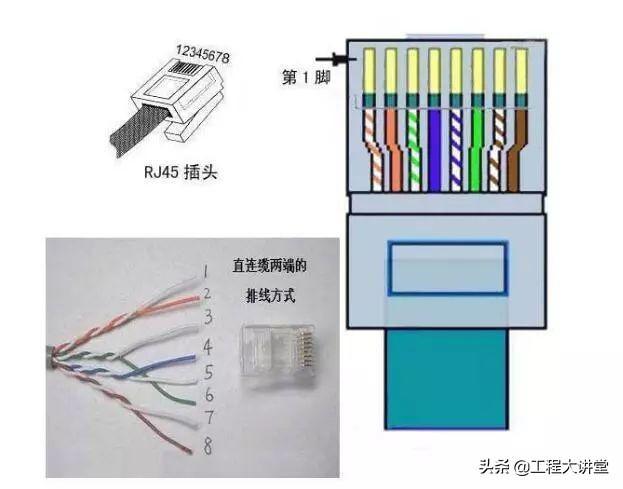

 3,、100M接法,。這是一種最常用的網線制作規則。所謂100M接法,，是指它能滿足100M帶寬的通訊速率,。它的接法雖然也是一一對應，但每一腳的顏色是固定的,。具體是：

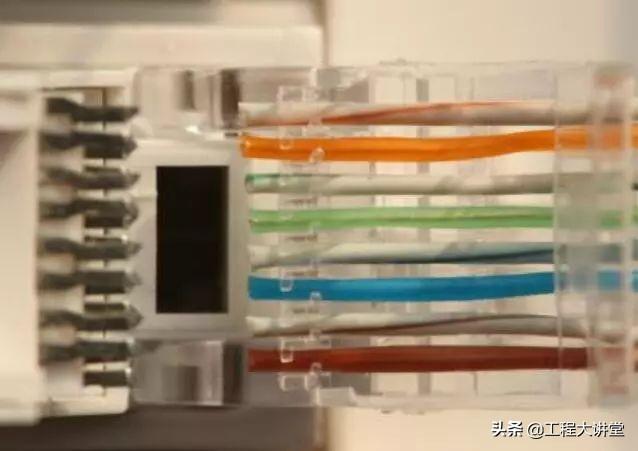

 4,、第1腳——橙白、第2腳——橙色,、第3腳——綠白,、第4腳——藍色、第5腳——藍白,、第6腳——綠色,、第7腳——棕白、第8腳——棕色,，從中可以看出,，網線的4對芯線并不全都是相鄰排列，第1腳,、第3腳,、第5腳和第7腳包括2對芯線,，但是順序已錯亂。

 5,、這種接線方法也是應用于集線器(交換機)與工作站計算機之間的連接,，也就是“直連線”所應用的范圍。

 6,、下面開始打線了,，首先還是先把網線的外皮剝掉，這次可以剝得長點兒,，便于后面打線,。露出了四組雙絞線：

7、將線分成左右兩組,，按照A或者B的方式把相應顏色的線卡在模塊相應的位置：在打線之前我們?cè)賮?lái)認識一下這個打線的工具：這是打線工具的頭,，金屬的一邊(下圖右邊)是一個類似剪刀的頭，可以剪掉多余的線頭,。

8,、下面開始打線，用工具壓住模塊和線,，用力壓下去,，將線卡在模塊里面，并把多余的線頭剪掉,。

網線水晶頭接法注意事項：

 1,、如果連接的雙方地位不對等的，則使用平行(直通)線,，例如電腦連接到路由器或交換機,。

 2、如果連接的兩臺設備是對等的,，則使用交叉線,，例如電腦連接到電腦。

 3,、都接一樣是可以的,，因?yàn)橐话憔W(wǎng)線用的只有1.2.3.6 其他就算沒接通一樣都是可以用的
