什么是電解電容,？

電解電容是電容的一種，介質有電解液涂層,，有極性,，正負極不可接錯。電容由兩個金屬極,，中間夾有絕緣材料(介質)構成,。主要要兩種：鋁電解電容和鉭電解電容。

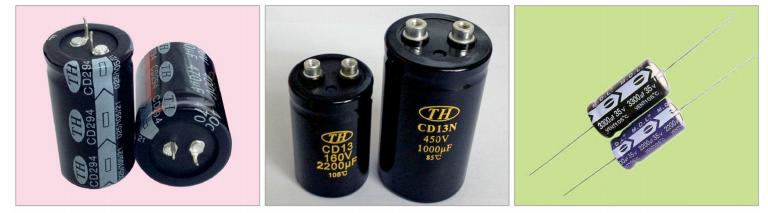

鋁電解電容實物圖

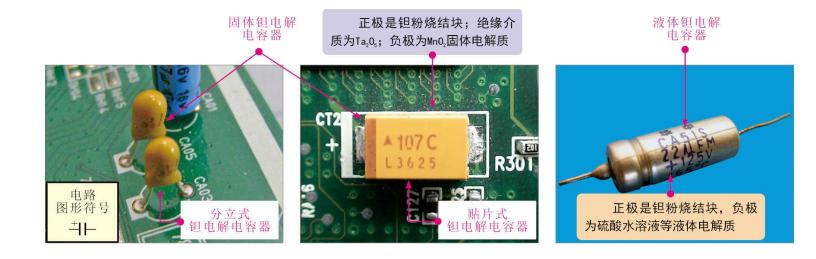

鉭電解電容實物圖

電解電容的特點

1,、單位體積的電容量非常大,，比其它種類的電容大幾十到數百倍。

2,、額定的容量可以做到非常大,，可以輕易做到幾萬μf甚至幾f(但不能和雙電層電容比)。

3,、價格比其它種類具有壓倒性優勢,，因?yàn)殡娊怆娙莸慕M成材料都是普通的工業材料，比如鋁等等,。

電解電容正負極性接反有什么影響,？

電解電容由于有正負極性，因此在電路中使用時不能將正負極接反,，且一般不能用于交流電源電路,。在直流電源電路中作濾波電容使用時，輸出正電壓時電解電容的正極接電源輸出端,，負極接地,，輸出負電壓時則負極接輸出端，正極接地,。

當電源電路中的濾波電容極性接反時,，因電容的濾波作用大大降低。

一方面引起電源輸出電壓波動,，另一方面又因反向通電使此時相當于一個電阻的電解電容發熱,。當反向電壓超過一定值時，電容的反向漏電電阻將變得很小,，這樣通電工作不久,，即可使電容因過熱而炸裂損壞,。

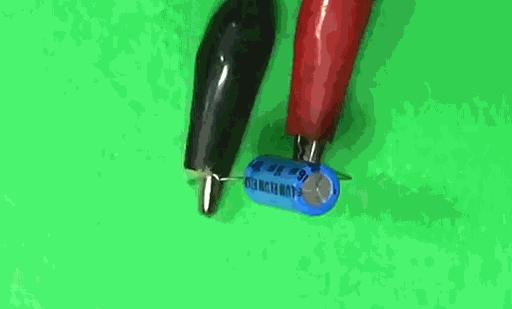

電解電容爆炸圖

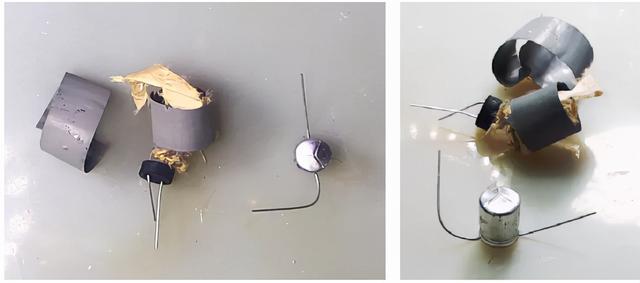

電解電容過壓爆炸圖

電解電容正負極怎么區分？

區分電解電容器的引腳極性一般可以從三個方面入手：

1,、是根據外殼上的顏色或符號標識識別,；

2、是根據電容器引腳長短或外部明顯標識識別,；

3,、是根據電路板符號或電路圖形符號識別。

螺栓型電解電容

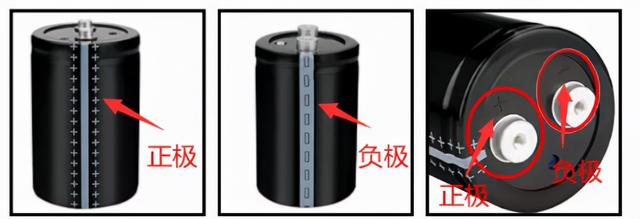

螺栓型的鋁電解電容在套管上有明確的正負極標識,，正極用“+”,、負極用“-”表示。大部分螺栓電容在蓋板上的端子旁邊都會刻有“+”,、“-”的標識,，如下圖所示：

電解電容正負極性識別圖

彈片鋁電解電容

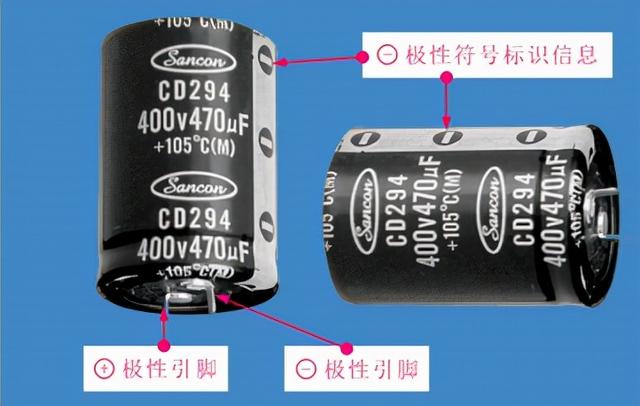

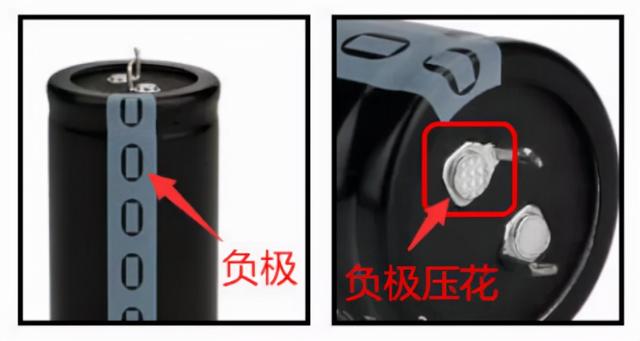

焊片鋁電解電容又稱之為牛角電容，目前所有廠家都是選用“負極標識”,，即套管“-”標識所對應的焊針為負極,。焊片電解電容正負極在蓋板上也有區分，大部分是采取負極“壓花”來標識,，也有電解電容廠家直接在鉚釘上印出“+”,、“-”的標志,，如下圖所示：

電解電容正負極性識別圖

電解電容正負極性識別圖

貼片鋁電解電容：

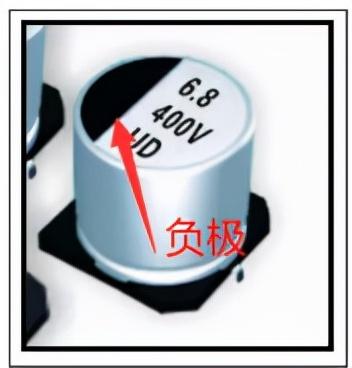

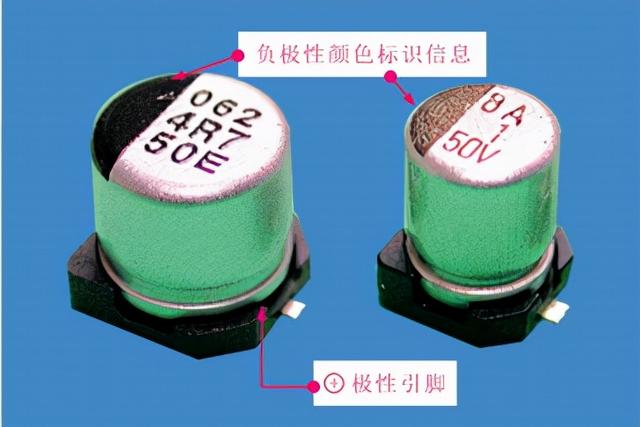

一些電解電容器外殼上明顯標注有負極性引腳標識,，如“－”符號或黑色標記，通常帶有這些標識的一端為電解電容器的負極性引腳,，如下圖所示：

電解電容正負極性識別圖

電解電容正負極性識別圖

引線結構電解電容

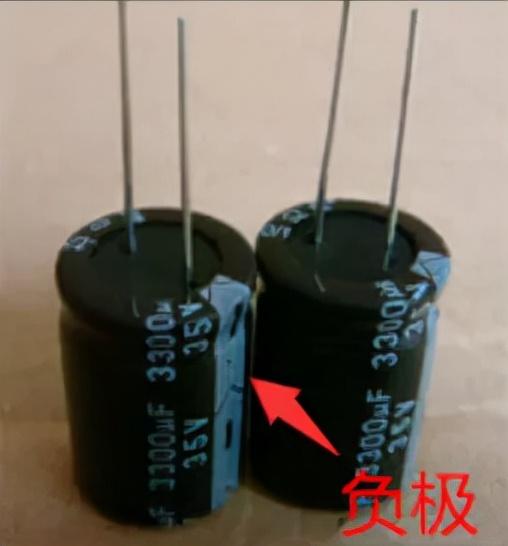

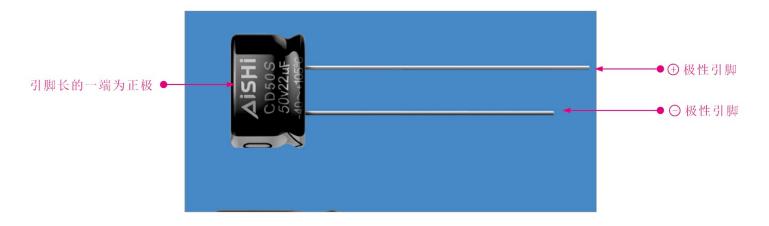

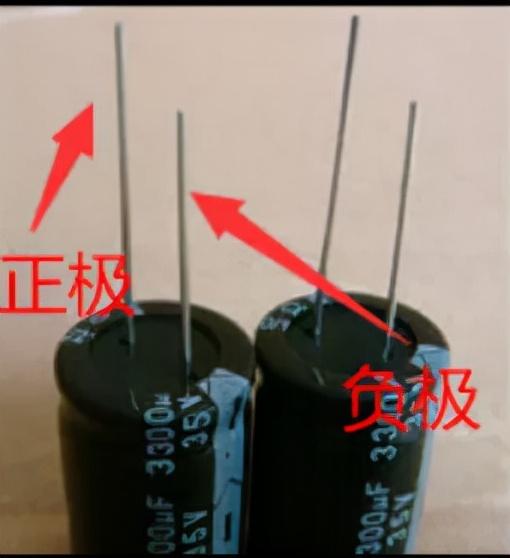

線結構電解電容也是采取“負極標識”,，即套管“-”標識所對應的引線為負極。還有就是按引線的長短來識別,，長的引線為正極,，短的引線為負極，有些電解電容器在正極性引腳附近會有明顯的缺口,，根據該類特征區別電容器的引腳極性十分簡單,，如下圖所示：

電解電容正負極性識別圖

電解電容正負極性識別圖

電解電容正負極性識別圖

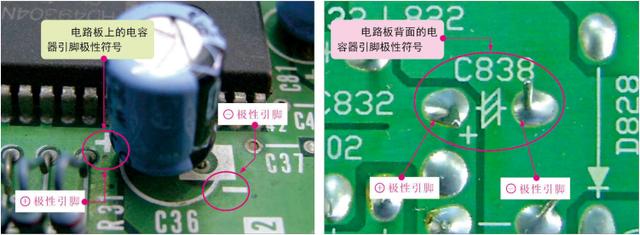

若電解電容器安裝在電路板上，在其附近通常會印有極性符號或電路圖形符號,，根據電路圖形符號標識可以很容易識別出該電容器的引腳極性,。如下圖所示：

電解電容正負極性識別圖
