故障現象： 一臺美的 C21-KT2115 電磁爐,，通電時顯示和操作都正常，依次按開 / 關鍵和功能鍵（如火鍋鍵）,，風扇運轉正常,，也能加熱，不到 3 秒鐘就出現故障代碼 E2 ,，但不報警,，只是停止加熱。

分析與檢修： 根據故障現象分析,，說明輔助電源電路工作基本正常,，并且主板基本沒問題。經查美的電磁爐故障代碼含義得知,，代碼 E2 是表示機內傳感器有故障,；或散熱不良機內溫度過高。但本故障是在開機時間極短,，不到 3 秒鐘就顯示 E2 ，并且風扇運轉正常,，根本談不上機內溫度過高,，所以懷疑的焦點只能是傳感器有故障了。

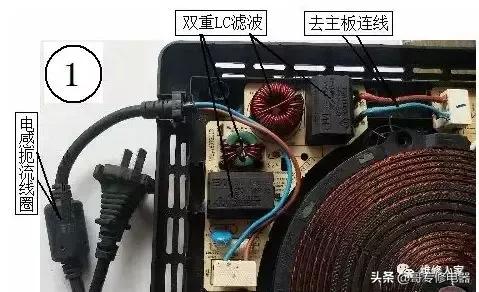

拆開機殼發現，該機設計與眾不同：首先在電源線輸入端設有控干擾扼流線圈,；其次在機內設置一塊專用電路板,，板上安排雙重的 LC 濾波電路（見圖 1 ）。這種設計好處是：一方面能更干凈濾除電網有害雜波進入機內,，使機器更安全工作,；另方面又抑制了機內工作時產生的高頻紋波泄漏到電網，影響其他用電設備,。

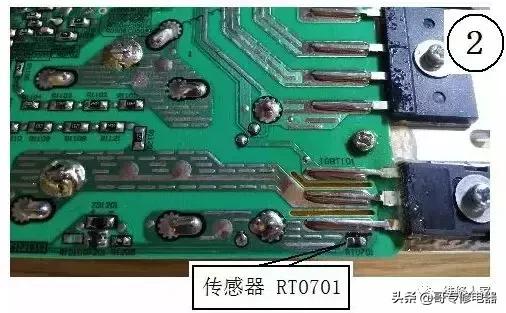

拔下加熱線盤中心的負溫度熱敏電阻 ( 主傳感器 ) 插頭,，用數字表 200k 擋檢測該傳感器，阻值為 79k 左右（室溫為 30 ℃左右）,，試用電烙鐵靠近對熱敏電阻加熱,，阻值能正常變小，說明沒壞,；再查找 IGBT 管溫度過熱保護傳感器,，發現該機是采用一只比芝麻還小的貼片元件 RT0701 ，安裝在焊錫面挨在 IGBT 管的發射極（見圖 2 ）,。為了精確測量,，把該貼片焊脫。

【 提示】貼片元件細小容易丟失,，建議焊脫時在電路板焊錫面找個合適的焊錫點,，把貼片元件的一端暫時寄焊在焊錫點上，這樣既不會丟失又能很方便測量）,，實測阻值為77k,，同樣用烙鐵靠近對其加熱，阻值也能正常變小,，說明該傳感器也沒壞,。至此可以下結論：故障代碼E2并非傳感器故障。

但是,，這下筆者感覺懵了,， 2 只傳感器都正常，機內又不存在過熱現象,，那為什么會出現代碼 E2 呢,？

【編者注】因CPU識別的電壓信號，所以電器產品在顯示傳感器短路或開路的故障代碼時,，除了是傳感器故障外,，還包括其阻抗/電壓轉換電路及CPU相應端口內部電路。

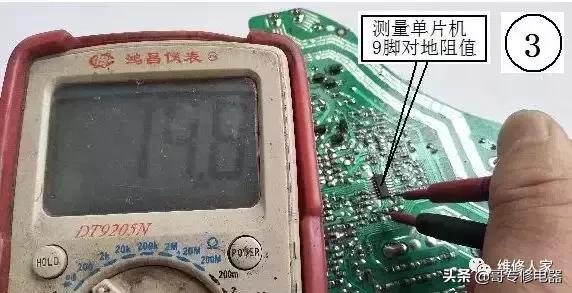

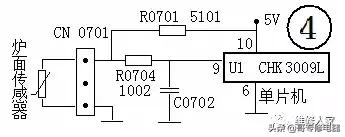

雖然 2 只傳感器都正常,，但是電路板上的元件是否正常呢,？接著動手測量主傳感器三針插座（ CN 0701 ）的上下兩端，實測正反向阻值約為 4. 33k （傳感器已拔掉），參考美的牌其他型號電磁爐,，該處阻值在拔掉傳感器后為 9k 左右（不同型號有所差別）,，比對之下相差懸殊有懷疑；接著用數字表 200 Ω擋測單片機 U19 腳正,、反向?qū)Φ刈柚祪H為 14.8 Ω,，說明它近似短路（見圖 3 ），這時又懷疑貼片電容 C0702 漏電,，但焊脫該電容測量阻值為無窮大是完好的,。仔細觀察電路板，傳感器下端是接地的,，上端經過貼片電阻 R 0701 （ 5101 ）作限流接 U1 電源端 10 腳,，上端又經過信號采樣貼片電阻 R 0704 與單片機 U1 的 9 腳相連（見圖 4 ），顯然單片機 9 腳就是溫度檢測端,。通過以上測量,，說明單片機確實有問題。

為證實單片機有問題,，再來一次采用電壓法測量：通電,，單片機電源端 10 腳實測電壓為 5.06V ，單片機 9 腳電位為 0.005V ,，并且 3 針插座上端電壓僅為 3.35V ,，說明單片機 9 腳內部電路對地短路，致使檢測端電位被下拉為 0V ,，也就是 9 腳的采樣信號被旁路掉,，從而產生本例故障。

電磁爐單片機出故障,，就相當于人類得了癌癥,，治愈的幾率非常渺茫。但是,，無巧不成章,，筆者前不久從廢品收購店獲得一塊傷痕累累的電路板，型號正好與該機相同,，所幸單片機沒被砸壞,，從表面看是完好的，只是不知芯片內部數據是否完好,，于是抱著試試看的心理,，把芯片拆下來替換，細心焊接就緒后通電試機,，復位音和顯示正常,，坐鍋加水開機,，加熱正常。經過長時間工作,，工作始終正常，故障排除,。

故障排除前后,，用 DT9205 測得的關鍵點數據如附表所示。
