空氣開關的型號:

C65/D65 D代表動力,，C代表照明,。

一、目前家庭使用DZ系列的空氣開關（帶漏電保護的小型斷路器）,，常見的有以下型號/規格：C16,、C25,、C32、C40,、C60,、C80、C100,、C120等規格,，其中C表示脫扣電流，即起跳電流,，例如C32表示起跳電流為32安,，一般安裝6500W熱水器要用C32，安裝7500W,、8500W熱水器要用C40的空開,。

二、工業上常見的型號有：動力電路用DW和DZ型分20,，32,，50，63,，80,，100，125,，160,，250，400,，600,，800，1000.(單位A),。

空開的額定電流有幾安培至幾百安培如10安的和600安的,，但是普通的DZ47－63系列的最大電流63安，分為5 10 16（15） 20 25 32（30） 40 50 60（63）,。

要點：

1,、空氣開關額定電壓大于等于線路額定電壓；

2,、空氣開關額定電流和過電流脫扣器的額定電流大于等于線路計算負荷電流,。

例：DZ47-60A C25：

DZ47---系列微型斷路器（還有很多系列，基本都是廠家命名的）

LE-----帶漏電脫扣功能 60-----框架等級為60A

C------瞬時脫扣過流倍數按照明類,，如5~7或7~10倍,，D為動力型10~14倍

空氣開關是用來保護電線及防止火災，所以是要根據電線的大小選配的而不是根據電器的功率選配的,。

1,、如果空氣開關選用太大就不用保護電線,，當電線超載空氣開關仍不會跳，就會為家庭安全帶來隱患,。

2,、所以應該先檢查電線的大小，如果電線允許更大的空氣開關則可以換大一點的空氣開關,。

1.5平方線配C10的開關,；

2.5平方線配C16或20的開關；

4平方線配C25的開關,；

6平方線配C32的開關,。

三、根據什么依據選擇低壓柜主要看空氣開關（3P或4P） 看看四極斷路器的選用吧,！

屬于下列情況,，有必要選用四極斷路器：

1、有雙電源切換要求的系統必須選用四極斷路器以滿足整個系統的維護,、測試和檢修時的隔離需要,；

2,、住宅每戶單相總開關應選用帶N極的二極開關（可用四極斷路器）,；

3、剩余電流動作保護器（漏電開關）,，必須保證所保護的回路中的一切帶電導線斷開,，因此，對具有剩余電流動作保護要求的回路,，均應選用帶N極（如四極）的漏電斷路器,。

就是考慮你以后要用空調，所以總空開要用32的,，如你以后空調多,，可能得用40～60的空開，如果你有4層樓,，其實你可把每層樓的照明和插座用15A的,，再有空調什么的大用電器就要單獨放線用15A的空開，特別是廚房,，將來是用電器較多的地方,，也要單獨設空開，這個都要考慮遠一點,，為以后增加功率留余地,。

1、全部電器總?cè)萘?000W,，負荷不大,，用[32A/2P斷路器+漏電脫扣附件]即可,。 如果考慮[需用系數]的話，25A規格也可,。

2,、計算公式: Ijs=Kx＊P/U/cosφ.其中: Ijs-------計算電流,

Kx--------需用系數。家庭用電Kx在0.5-0.7之間足夠,

P---------安裝容量.所有電器(插座也折算在內.每個100W估算進去), cosφ------功率因數.民用電氣線路按0.85-0.9估算.

得到計算電流值后.選擇斷路器可以套大1.2個規格的.但要注意.斷路器與其所保護的線路之間要配套(指出線回路)：

16A-對應線路為BV-2.5,；

20,，25A對應線路為BV-4；

32A對應線路為BV-6,；

40A對應線路為BV-10(一般是住宅進線規格,，對應40A電表)。

一般選用正泰的,，質量不錯,，價格合適!

四、空氣開關,，又稱自動開關,，低壓斷路器。

原理是：當工作電流超過額定電流,、短路,、失壓等情況下，自動切斷電路,。

DZ47-60A C20的空氣開關,，這是微（小）型斷路器的額定電流標法,，英文字表示磁脫扣（短路保護）的動作倍數,，C一般用于普通配電（5-10倍），另外一種常見的是D型,，用于起動電流較大（如電機）的電器（10-14倍）,。20A表示額定電流，但應注意的是這個電流是在環境溫度為40攝氏度時的整定值,。實際使用時可參照廠家提供的降容曲線,。

五、家用斷路器空氣開關的選擇

1,、斷路器,，全稱自動空氣斷路器，也稱空氣開關,，是一種常用的低壓保護電器,，可實現短路、過載等功能,。

2,、斷路器在家庭供電中作總電源保護開關或分支線保護開關用,。當住宅線路或家用電器發生短路或過載時，它能自動跳閘,，切斷電源,，從而有效的保護這些設備免受損壞或防止事故擴大；

3,、家庭一般用二極（即2P）斷路器作總電源保護,，用單極（1P）作分支保護；

4,、斷路器的額定電流如果選擇的偏小,，則斷路器易頻繁跳閘，引起不必要的停電,，如選擇過大,，則達不到預期的保護效果，因此家裝斷路器,，正確選擇額定容量電流大小很重要,。

5、一般小型斷路器規格主要以額定電流區分6A,，10A,，16A，20A,，25A,，32A,，40A,，50A，63A,，80A,，100A等；

那么一般家庭如何選擇或驗算總負荷電流的總值呢,？

1,、首先計算各分支電流的值

①純電阻性負載，如燈泡,，電熱器等用注明功率直接除以電壓即可,，

公式I=功率/220v；

例如20w的燈泡,，分支電流I=20W/220=0.09A

電風扇,、電熨斗、電熱毯,、電熱水器,、電暖器,、電飯鍋、電炒鍋,、吸塵器,、空調等為阻性負載

②感性負載，如熒光燈,，電視機,，洗衣機，等計算稍微復雜,，要考慮消耗功率,，具體計算還要考慮功率因數等，為便于估算,，筆者給出一個簡單的計算方法,，即一般感性負載，根據其注明負載計算出來的功率在翻一倍即可,，例如注明20W的日光燈的分支電流I=20W/220v=0.09A,，翻倍為0.09A*2=0.18A（比精確計算值0.15A，多0.03A）

日光燈,、電冰箱,、電視等劃為感性類

2、總負荷電流即為各分支電流之和,；知道了分支電流和總電流,，就可以選擇分支斷路器及總閘斷路器、總保險絲,，總電表以及各支路電線的規格,，或者驗算已設計的這些電氣部件的規格是否符合安全要求；

還有：為了確保安全可靠,，電氣部件的額定工作電流一般應大于2倍所需的最大負荷電流,；此外，在設計,、選擇電氣部件時,，還要考慮到以后用電負荷增加的可能性，為以后需求留有余量,；

下表給出了幾種常見住宅的計算負荷及主開關的額定電流住宅類別 計算負荷

/kw 計算電流/A 主開關額定電流/A 電能表容量/A 進戶線規格 復式樓 8 43 90 20（80） BV-3*25mm2 高級住宅 6.7 36 70 15(60) BV-3*16mm2

120m2以上住宅 5.7 31 50 15(60) BV-3*16mm2

80m2~120m2住宅 3 16 32 10(40) BV-3*10mm2

注：當實際用電容量大于8KW時,，應考慮三相五線制配電

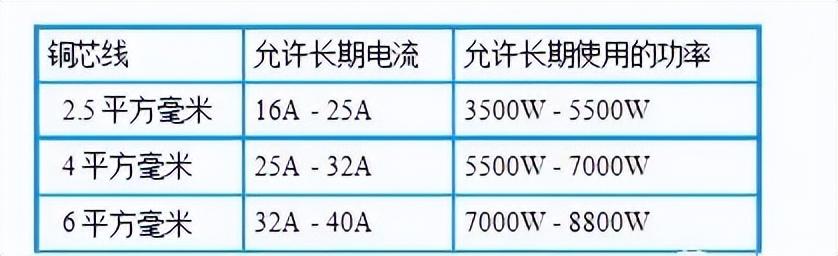

一、一般銅導線載流量

導線的安全載流量是根據所允許的線芯最高溫度,、冷卻條件,、敷設條件來確定的。 一般銅導線的安全載流量為5~8A/mm2，鋁導線的安全載流量為3~5A/mm2,。

如：2.5 mm2 BVV銅導線安全載流量的推薦值2.5×8A/mm2=20A

4 mm2 BVV銅導線安全載流量的推薦值4×8A/mm2=32A

二,、計算銅導線截面積

利用銅導線的安全載流量的推薦值5~8A/mm2，計算出所選取銅導線截面積S的上下范圍： S=[ I /（5~8）]=0.125 I ~0.2 I（mm2） S-----銅導線截面積（mm2） I-----負載電流（A）

三,、功率計算

一般負載（也可以成為用電器,，如點燈、冰箱等等）分為兩種,，一種是電阻性負載,，一種是電感性負載。

對于電阻性負載的計算公式：P=UI

對于日光燈負載的計算公式：P=UIcosф,，其中日光燈負載的功率因數cosф=0.5,。 不同電感性負載功率因數不同，統一計算家庭用電器時可以將功率因數cosф取0.8,。 也就是說如果一個家庭所有用電器加上總功率為6000瓦,，則最大電流是 I=P/Ucosф=6000/220*0.8=34(A) 。但是,，一般情況下,，家里的電器不可能同時使用，所以加上一個公用系數,，公用系數一般0.5,。所以，上面的計算應該改寫成 I=P*公用系數/Ucosф=6000*0.5/220*0.8=17(A) 也就是說,，這個家庭總的電流值為17A,。則總閘空氣開關不能使用16A，應該用大于17A的 電功率的計算 ,，功率通俗點講就是電器耗電大小,，準確的講是電器設備單位時間里用電量的大小。對于家庭用的單相電氣設備,，功率計算的算式很簡單:

P=U×I×COSφ P 功率,，指有功功率 單位：瓦（W） 1kW=1000W(1千瓦=1000瓦) U 電壓,，生活電圧為220V 單位,；伏（V） I 電流，單位：安（A） COSφ 功率因數 沒有單位 ,。對于純阻性負載如：電爐,、電熱水器，等發熱電器,；COSφ=1

功率計算式可以簡化為：P=U×I 對于帶感性負載如：風扇等電機類的電器,、電視等；1>COSφ>0 電機類電器一般為0.8左右。電流中包含有無功分量,。

家用電器一般沒有帶容性負載,。

備注: 由于家用電器不都是純阻性負載，即COSφ≠1,，電流中含有無功分量,，所以我

們按電器功率I=P/220V計算出來的電流值與用儀表測量出來的電流值是不一樣的。
