每個人都知道。美的變頻空調的電路故障中,，e 1的故障率還是比較高的,。e 1故障的具體含義是空調開機后，內部電路板向外機發送信號,，外部電路板處理后向內部電路板返回信號,。經過處理,，內部cpu判斷通訊正常，就像兩個人一起工作,，互相呼應,，有答案就工作的又快又好。如果電路板或電路有問題,，如斷路,、通訊電路損壞,、變頻板電源損壞,、cpu損壞等。變頻板不接受發送處理的工作過程或中途中斷,，內板cpu沒有收到外板返回的響應信號,，內板cpu會判斷通信異常。根據美的設定的應用代碼,，在面板上顯示E 1,。

美的的變頻板通訊電路中，通訊電路比較簡單,，故障率比較低,。重點是檢查變頻板電源是否正常，模塊是否供電18v,，主要是12v,，cpu供電5V3.3V1.8V.

案例一。一個漂亮的掛機面板顯示E 1,。

在DC 200v范圍內用萬用表測得的ns之間的電壓值在幾伏到21伏之間跳躍,，判斷通信電路基本正常。所以拆開機器檢查變頻板,，發現變頻板上的led不亮,。12伏的測量電壓只有2伏，15伏的電壓只有3伏多,。經檢查,，r 22貼片電阻阻值降為300歐姆，正常阻值應為15千歐,。更換后各輸出電壓正常,，內部機未向e 1報錯。

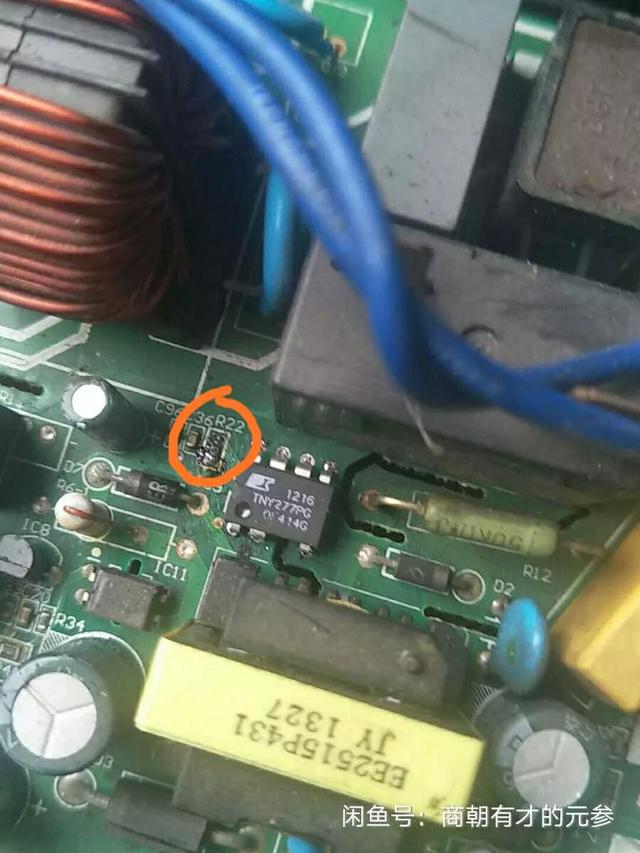

圖中紅圈的R 22損壞電阻

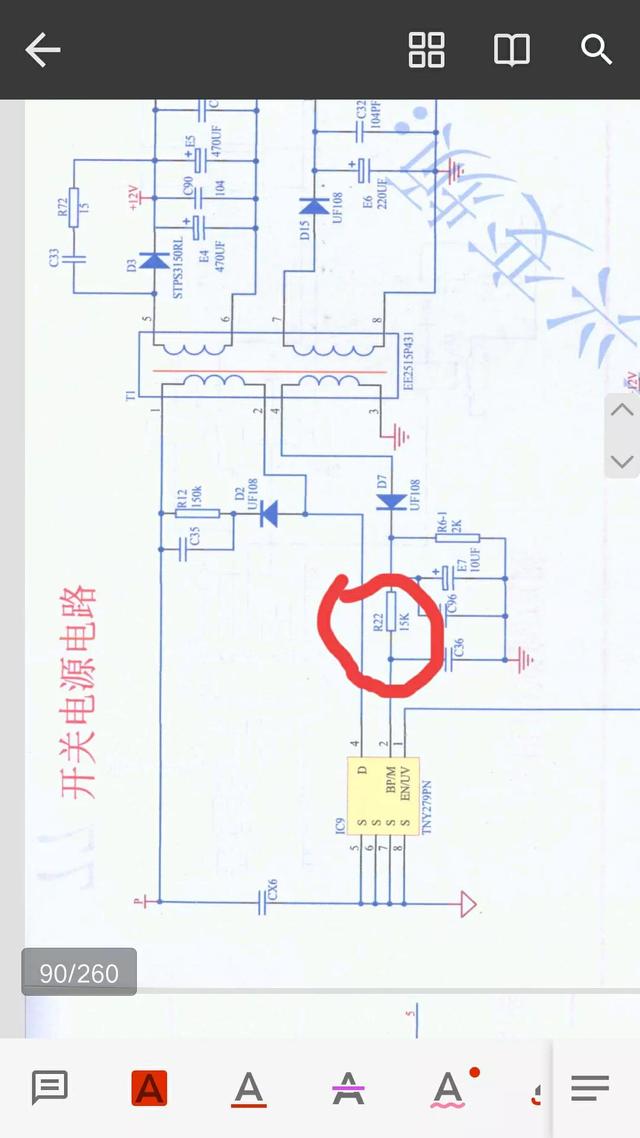

美的變頻板bp 2n 1-l 1911電源電路圖

案例二,。美的變頻掛機e 1故障

用萬用表在DC 200伏下測得的ns之間的電壓值從幾伏跳到20伏以上,，這是正常的。打開空調上蓋板,，測量所有電壓正常,。電路板LED閃光燈,。說明逆變板cpu本身檢測到了問題。并發送錯誤信號提醒修理工有問題,。由于cpu本身已經檢測到問題并發出提醒,，說明電源部分和cpu一直工作正常，內部機器也顯示e 1,，說明外部LED的閃爍也是通信異常,。測量后發現光耦ic 7的1腳和2腳發射極基本沒有跳變電壓，應該在0-1.5之間,。Q 6的集電極測得為0,。幾伏，r3的上端是3.3伏,。在線測量r3電阻大于300 K,，更換220歐姆電阻后，測試機不會報e1碼進行故障修復,。

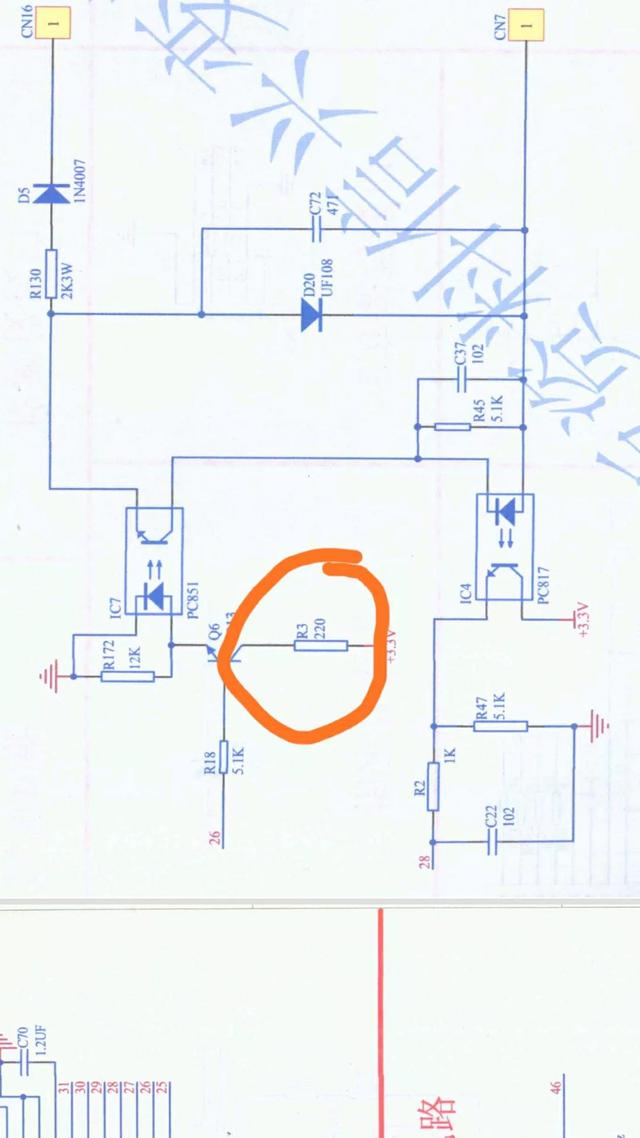

美的變頻板電路圖紅圈是損壞電阻,。
