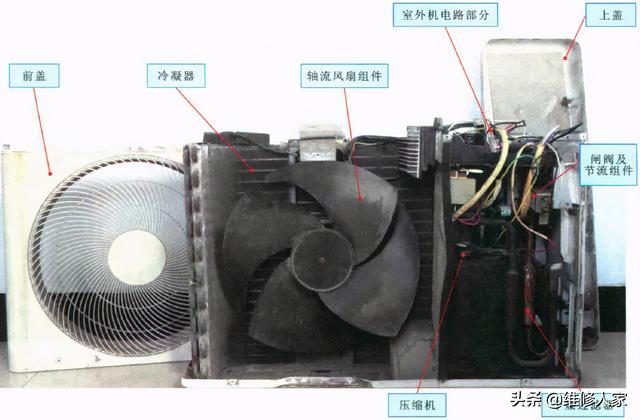

一、空調室外機內部結構

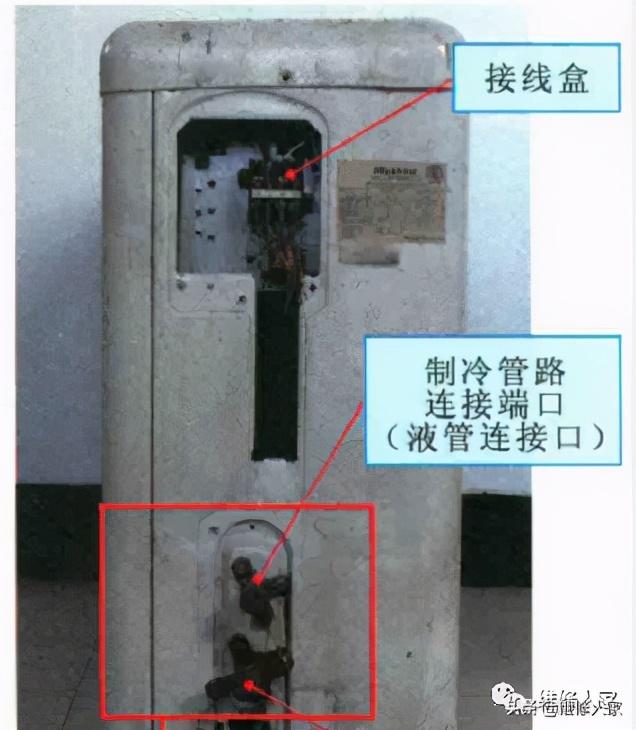

空調室外機主要由軸流風扇總成,、冷凝器,、壓縮機、閘閥和節流閥總成,、干燥過濾器和室外機電路組成,。空調室外機側面的頂部位置,，是連接空調室外機和室內機的接線端子在接線端子(接線盒)下方,，靠近底部的位置，是制冷管路的連接端口,。其中,，管徑較小的管道連接口為液管，管徑較大的管道連接口為氣管,。

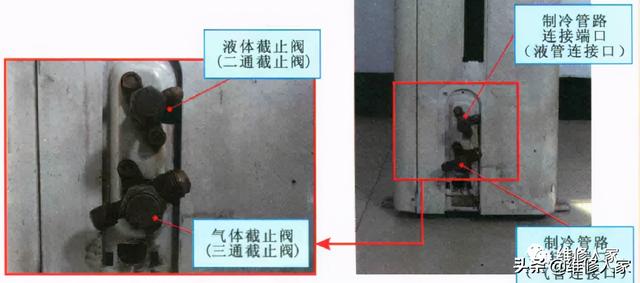

1.截止閥組件

為了便于安裝和維修,，室外制冷管道的連接端口上裝有截止閥。液體管道上的截止閥為液體截止閥(即二通截止閥),，氣體管道上的截止閥為氣體截止閥(即三通截止閥),。

2.軸流式風扇組件

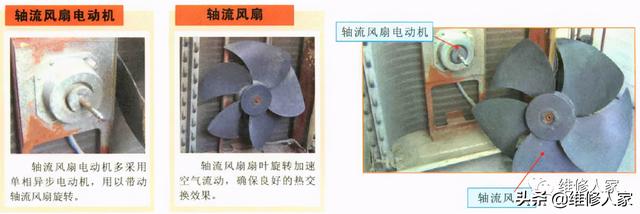

空調室外機軸流風扇組件由軸流風扇和軸流風扇電機組成。如下圖所示,，軸流風扇由軸流風扇電機帶動旋轉,，加速了室外機內空氣的熱交換。

軸流風機電機多采用單相異步電機驅動軸流風機旋轉,。軸流風扇葉片的旋轉加速了空氣流動,，保證了良好的換熱效果。

3.制冷管道組件

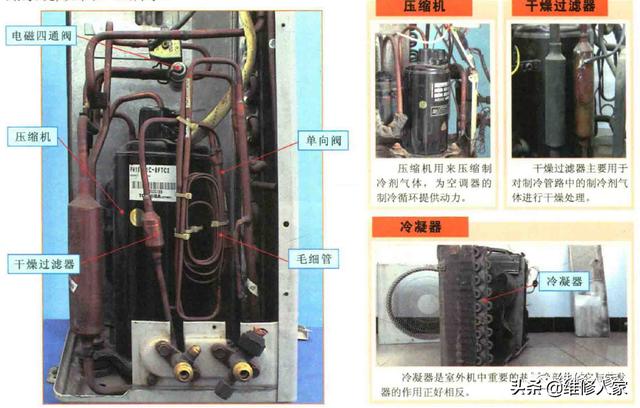

空調的壓縮機,、冷凝器,、干燥過濾器、閘閥和節流總成構成了室外機的制冷管路系統,，如下圖所示,。

壓縮機用于壓縮制冷劑氣體，為空調制冷循環提供動力,。干燥過濾器主要用于干燥制冷管道中的制冷劑氣體,。冷凝器是室外機中重要的熱交換部件,。它正好與蒸發器相反。

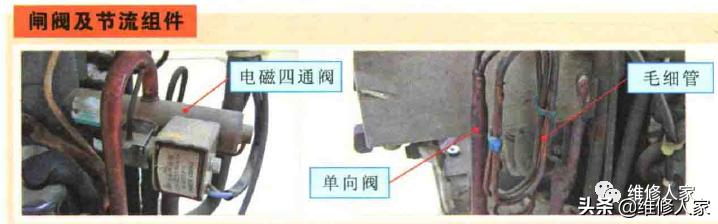

4.閘閥和節流閥組件

電磁四通閥,、毛細管和單向閥是空調室外機制冷系統中的主要閘閥和節流元件,。電磁四通閥主要用于制冷和制熱工作狀態的切換；毛細管主要用于節流和降壓,；止回閥用于控制制冷劑的流向,。

二、空調室外機拆卸

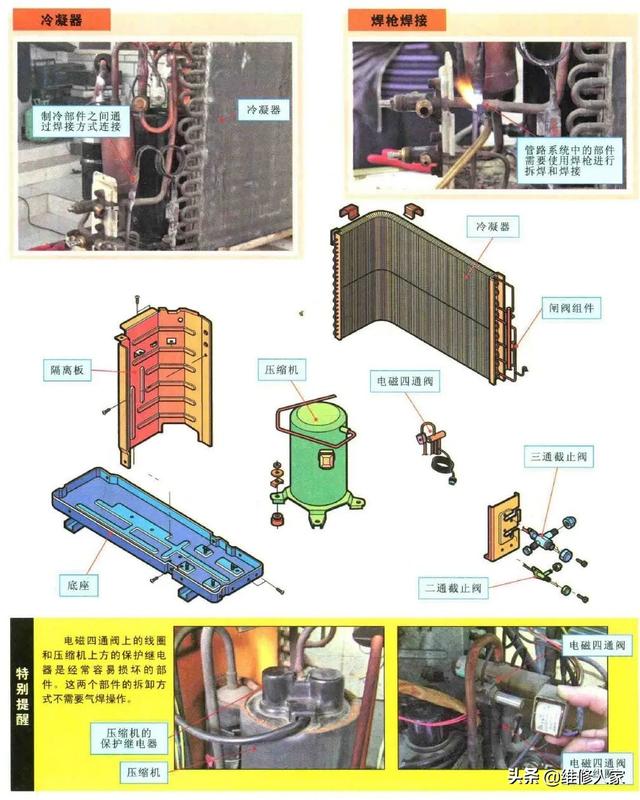

維修空調室外機時,，需要先學習室外機的拆卸方法,。對于空調室外機中的壓縮機、冷凝器,、干燥過濾器,、閘閥和節流閥總成，不能使用普通拆卸工具進行拆卸,。一般會通過專門的氣焊設備來完成,。

這些制冷系統中的重要部件只有在確定需要修理或更換時才會被拆卸、焊接和更新,。電磁四通閥上的線圈和壓縮機上方的保護繼電器往往是容易損壞的零件,。這兩個零件的拆卸方式不需要氣焊操作。

1.拆下室外機外殼,。

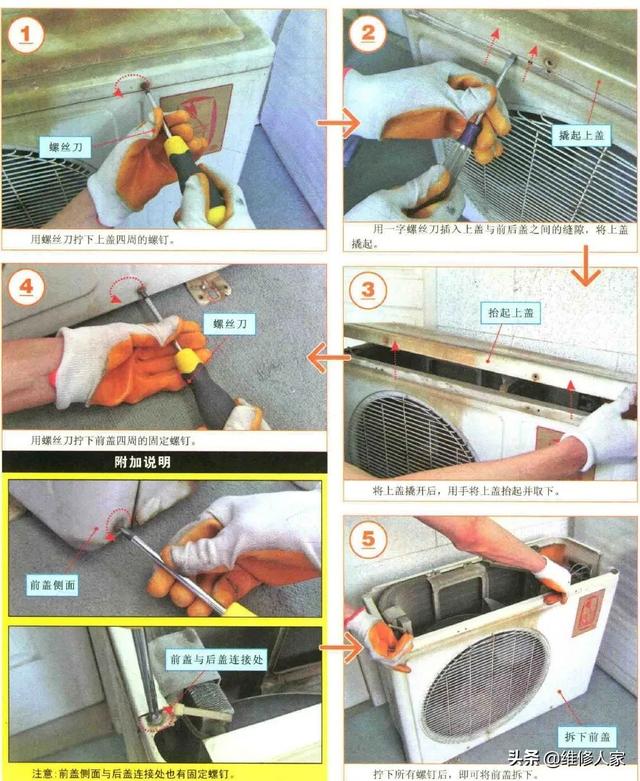

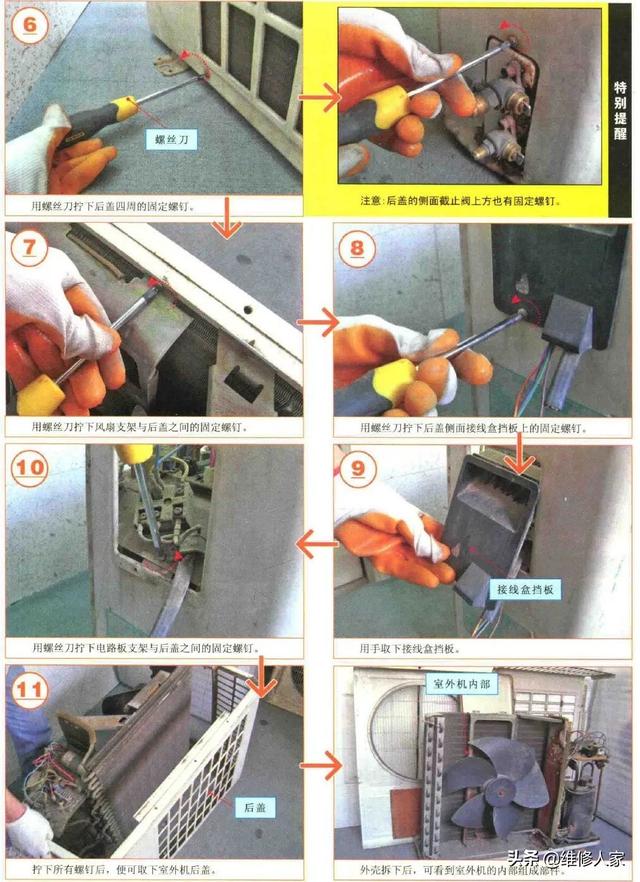

在檢查和維修空調的故障時,，為了找到需要維修的部件，需要將空調拆開,。我們以一臺典型的分體空調為例,，演示一下室外機外殼的拆卸過程，如下圖所示,。

2.拆下室外機電路,。

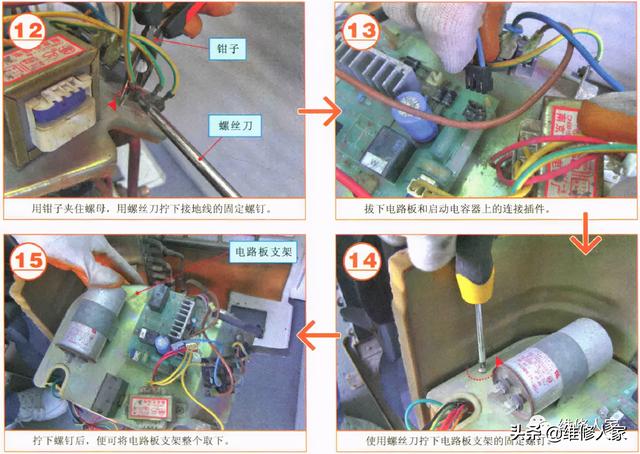

拆下室外機外殼后，可以看到內部電路和管道,。接下來,，我們繼續拆解室外機的電路部分，如下圖所示,。

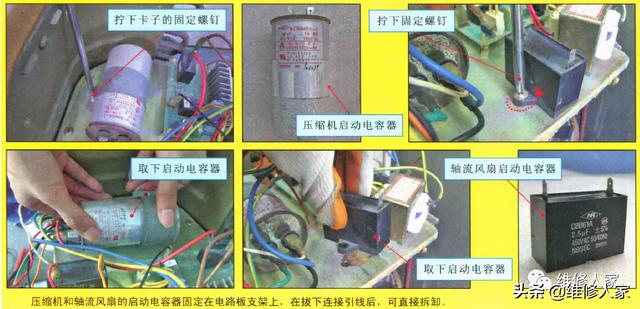

壓縮機和軸流風扇的啟動電容器固定在電路板支架上，拔下連接導線后可直接拆卸,。

3.拆下室外機的風扇組件,。

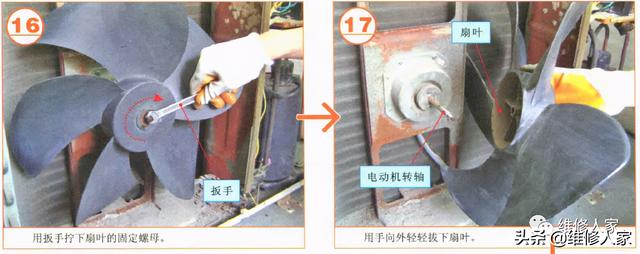

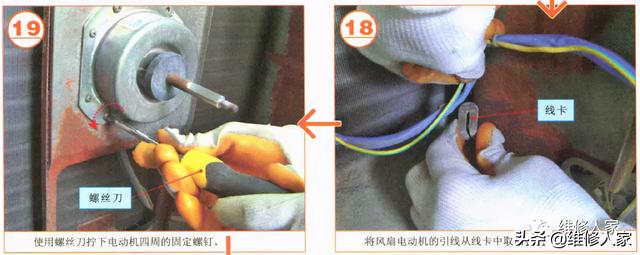

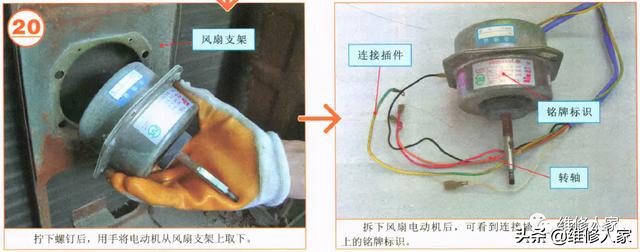

拆下室外機的電路部分，然后拆下軸流風扇,。拆卸時可以先拆扇葉,，再拆電機,。操作流程如下圖所示。

4.拆下室外機保護繼電器,。

拆下室外機風扇總成后,，可以拆下壓縮機的保護繼電器。保護繼電器安裝在壓縮機終端附近,，可以在船尾找到

首先,，用扳手擰下壓縮機保護蓋上的固定螺母，然后用手慢慢提起保護盒并取下,。拆下保護盒后,，可以看到連接到端子的保護繼電器。用鉗子拔出保護繼電器和端子之間的連接插件,。保護繼電器是圓柱形的,，有一根引線焊接在引腳上。保護繼電器拆除后,，可以看到壓縮機的端子,，通過端子可以檢測壓縮機電機的繞組電阻和絕緣性能。
