在美的變頻空調的顯示面板E3上,，發現美的的故障碼是內部風扇失速故障，即cpu檢測不到風扇霍爾輸出的pg信號,。經初步檢查,，內風扇不轉,，外機工作正常，內機蒸發器結霜,。過了一會兒,，內部機器檢測到故障關機，同時顯示故障代碼,。

拆開室內機,，檢查風扇電機無卡滯，轉動靈活,，風扇電容容量正常,，風扇繞組正常。用手慢慢轉動風輪,，用萬用表測量電機霍爾輸出的電壓可以在0-12伏之間跳變,，這個信號也送到cpu檢測引腳。說明e3不是pg信號引起的,，而是因?yàn)轱L(fēng)扇不轉，所以沒有風扇的pg信號,。試著短路復合光耦輸出風扇正常工作,，試著短路Q1采集器發射機風扇正常轉動，好像是cpu沒有輸出可以啟動風扇的信號造成的,?？照{(diào)現在所有功能正常，但是cpu不輸出風扇信號,。cpu壞了嗎,？答案是否定的，cpu沒有輸出風扇信號似乎是有原因的,，就是cpu檢測到了問題,，如果不滿足這個條件，cpu就不會輸出風扇信號,，就是過零檢測電路有問題,，輸入到cpu的過零檢測信號不正確，cpu就輸出不了正確的風扇信號,。

案例1

一個漂亮的空調面板顯示E3,。外部機器正常工作，但內部風扇不轉動,。拆機后檢查風扇電機的風扇電容是否正常,，電機輸出的pg信號也能隨著風輪的轉動正常輸出pg信號。好像是cpu沒有輸出風扇信號,。萬用表測量了變壓器后面四個整流器后面的電壓,，發現只有6伏,，應該是12伏左右。直接更換了四個整流器,，測得的電壓達到了12伏,。此時風扇已經正常轉動，整個空調工作正常,。測量后,，更換的四個整流器中有一個開路。這款空調雖然是過零檢測電路有問題導致的,，風扇不轉顯示e3,，但是不顯示e2，增加了檢查難度,。

風扇控制輸出和電機pg信號檢測

其實在維修檢查的時候,，我們也發現了一個問題，就是風力發電機電機有震動的感覺,，就是不轉,。我猜是因?yàn)檫^零檢測電路有問題，cpu只檢測到正半周信號或者負半周信號,，cpu只輸出正半周信號給風扇電路,，進入可控硅控制。此時,，SCR只在交流電的正半周導通,，相當于交流電被整流，脈動的DC加在風扇繞組上,。因此,，空調風扇不轉動。你可能不相信雙向晶閘管可以將交流電整流成DC,。大家都知道晶閘管不能通過交流整流,。事實上，雙向晶閘管可以用作整流器,。如果在正半周向晶閘管施加交流電,，那么在晶閘管控制級施加電壓使晶閘管導通，在負半周晶閘管停止導通,，成為可控整流器,。

案例2

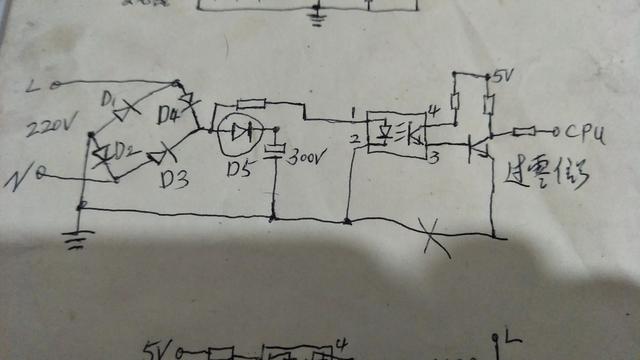

一臺約克空調風扇不轉，外機正常工作,。經檢查,，風扇電容和pg信號均正常。判斷cpu沒有輸出風扇啟動信號,，直接檢查過零檢測電路,。下圖是空調的過零檢測電路,，不準確。也許電路是這樣的,。

220v交流電經四個整流管整流,，在d5左側形成約220v的直流電，經電阻到光耦,，再到后級電路到cpu,，完成過零檢測電路的檢測。

用萬用表測量后,，d5左邊的電壓是300伏,，和d5右邊的電壓是一樣的，也就是這里的電壓也被過濾了,。在這里,，應該是
