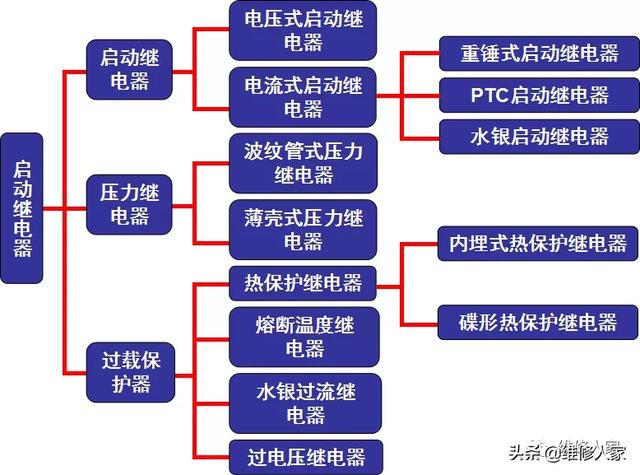

一,、起動機的類型、特點和結構原理

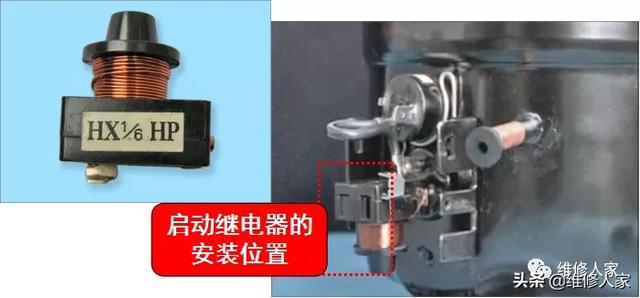

1、重錘啟動繼電器：

該起動繼電器結構緊湊,，體積小,。安裝和使用時，使起動繼電器直立,。

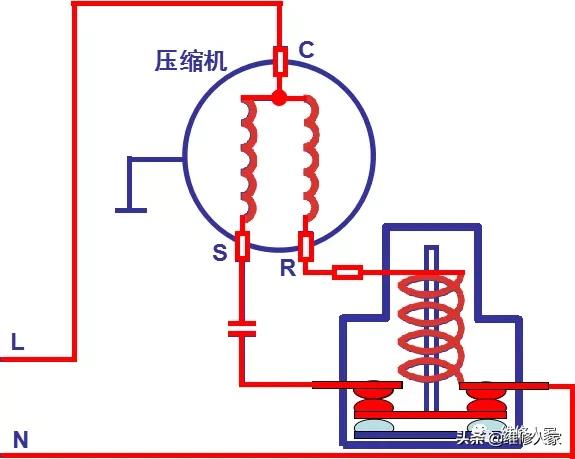

重錘啟動繼電器接線示意圖：

隨著轉速的增加,，電流減小，銜鐵靠自重下落,，觸點斷開,，完成起動動作。

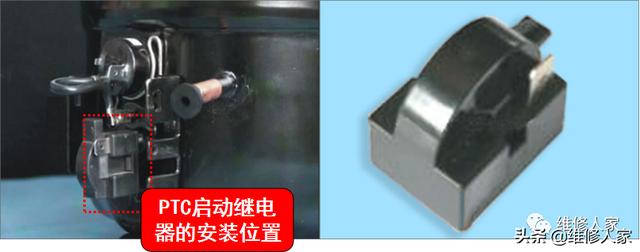

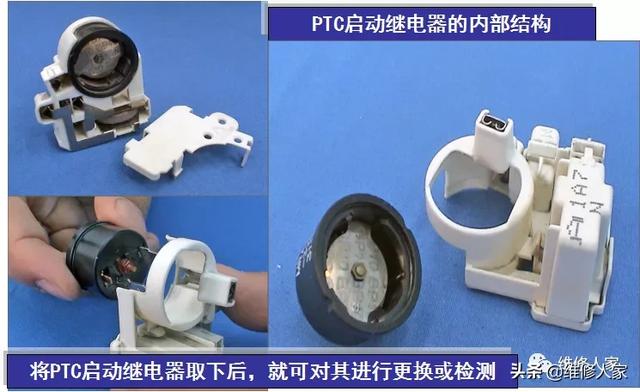

2.PTC啟動繼電器：

也叫無觸點起動繼電器,，其實是正溫度系數熱敏電阻起動繼電器,。

)壓縮保護電路的工作過程是，PTC啟動器的電阻在常溫下很小,，只有15 ~ 40,。當電源接通時，起動繞組和運行繞組同時接通,，壓縮機開始工作,。同時，由于起動電流極高,，PTC元件溫度迅速上升,，電阻值急劇增加到原來的幾千倍，電流急劇減小,，起動繞組中幾乎沒有電流流過,，可視為開路。同時運轉的繞組繼續運轉,。然而,，PTC元件中只有很小電流來維持高電阻。完成啟動過程,。

3) PTC啟動器無運動部件,，無噪音，無電弧,，壽命長,，價格低，對,。

電壓波動具有很強的適應性,，其啟動特性依賴于自身的溫度變化。

因此,，重啟需要5分鐘以上,。

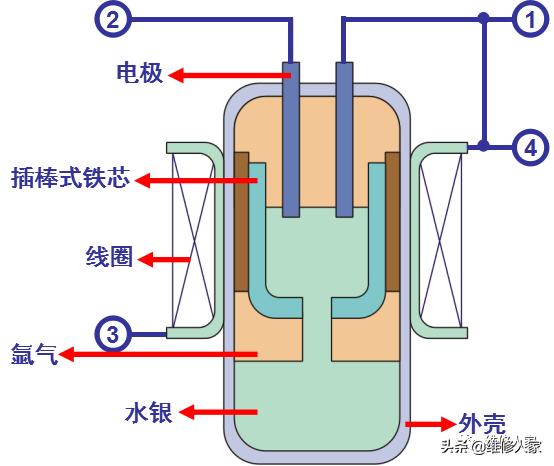

3,、水銀啟動繼電器：

水銀起動繼電器由線圈、柱塞,、水銀和兩個電極組成,。

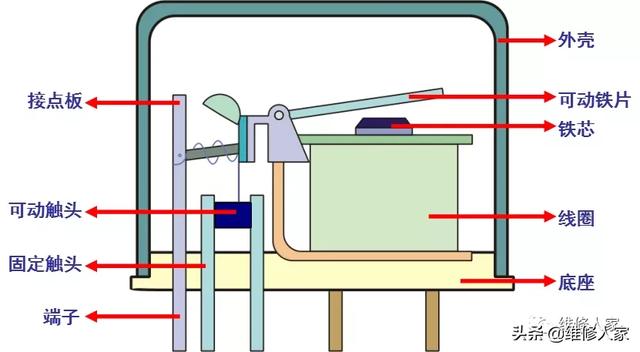

4、電壓啟動繼電器：

電壓起動繼電器由線圈,、鐵芯,、觸點、底座和外殼組成,。

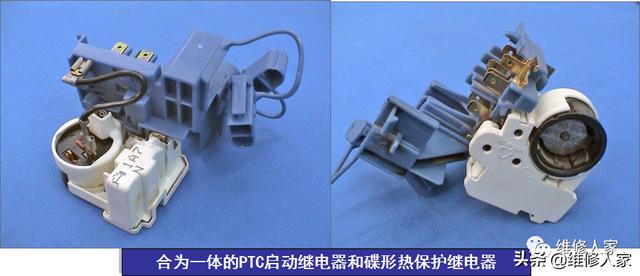

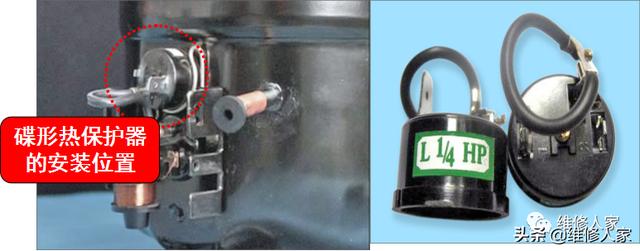

5.碟形熱保護繼電器：

安裝在壓縮機外部,，緊貼機殼，與電機串聯,，固定在接線盒內,。小碟子

熱保護器的常見故障是雙金屬不能復位，線圈燒壞,，觸點卡死,。

二、典型冰箱啟動控制器檢測

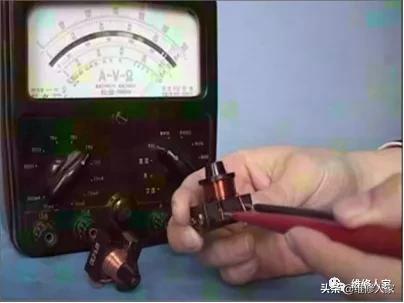

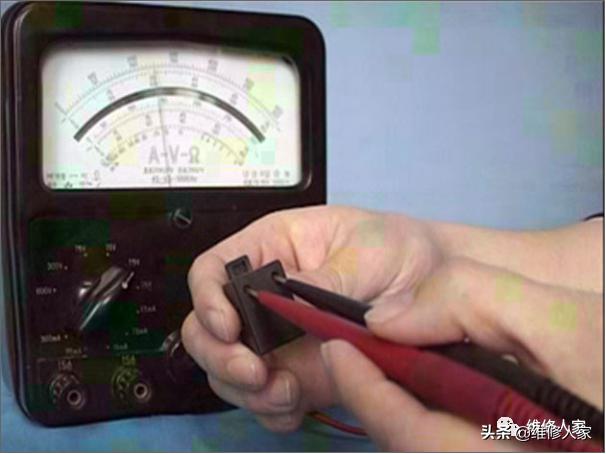

1,、重錘啟動繼電器檢測：

使用萬用表分別檢測起動繼電器繞組的電阻和觸點間的電阻,。一般繞組的電阻很小，而在開路的情況下(觸點常開),，觸點間的電阻應該是無窮大,。

2.PTC起動繼電器的檢測：

用萬用表檢測PTC起動繼電器，室溫下其電阻值在15 ~ 40之間,。

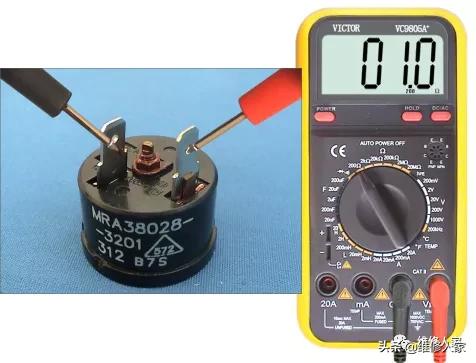

3.碟形熱保護器的檢測：

正常情況下，碟形熱保護繼電器的電阻約為1,。如果電阻過大,，甚至達到無窮大，說明熱保護繼電器內部電路斷開,，繼電器損壞,，無法使用。

三,。冰箱啟動繼電器的更換

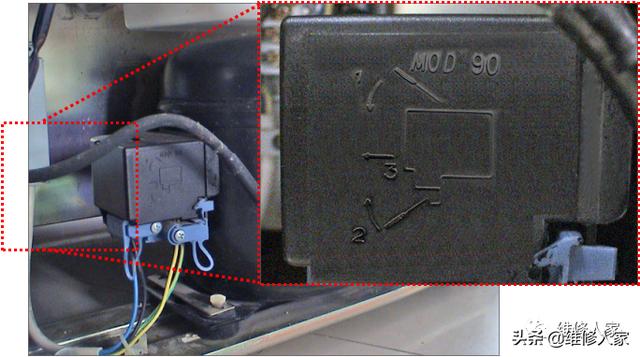

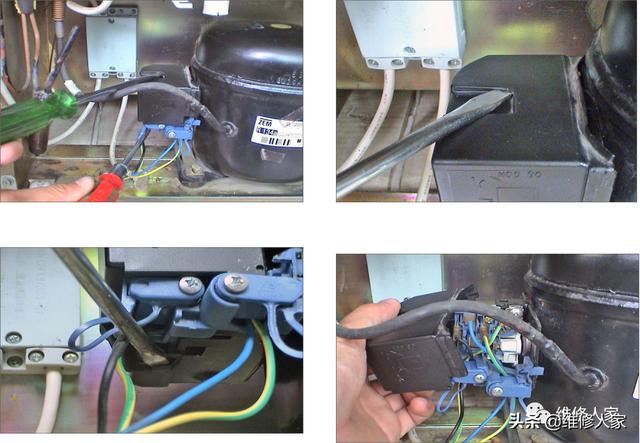

1.壓縮機啟動繼電器安裝在壓縮機側面的黑色保護盒中,。更換起動繼電器時，有必要取下黑色保護盒,。保護盒上有一個示意圖,，可以在上面拆卸。

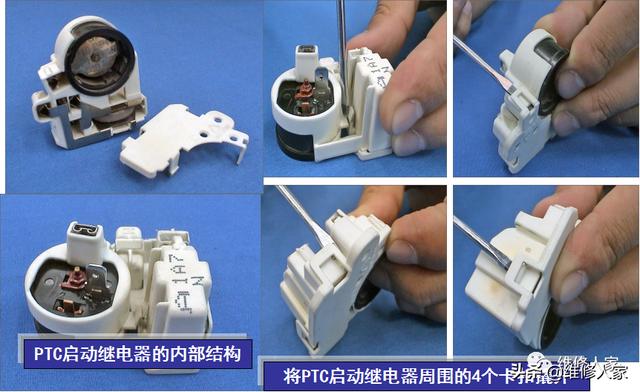

2.根據原理圖上的標識,，將螺絲刀插入保護盒的上下凹槽內,，撬開卡扣保護蓋的卡扣，然后取下保護蓋。

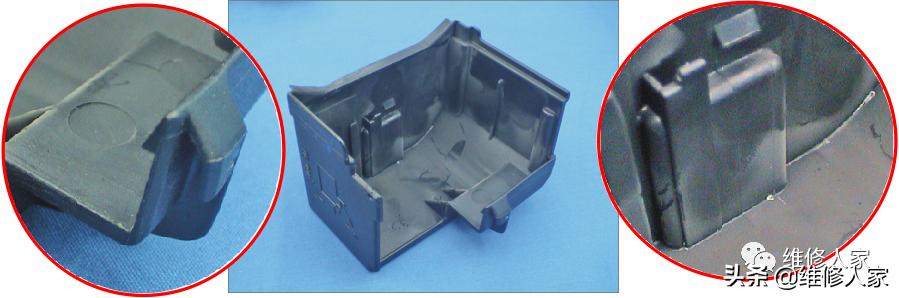

保護套的兩個卡扣是明扣(保護盒下方)和暗扣(保護盒上方),。

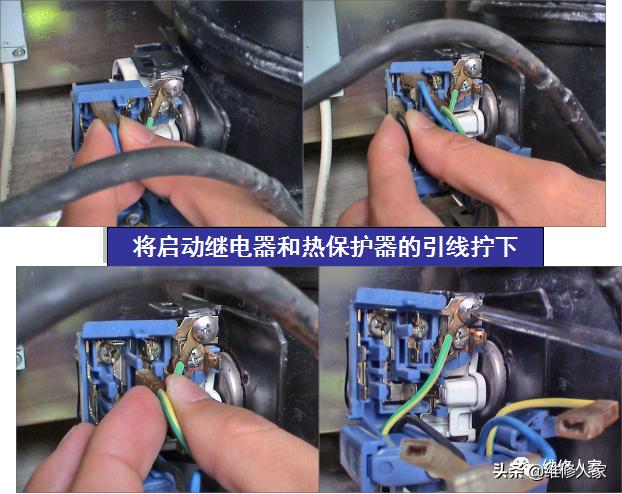

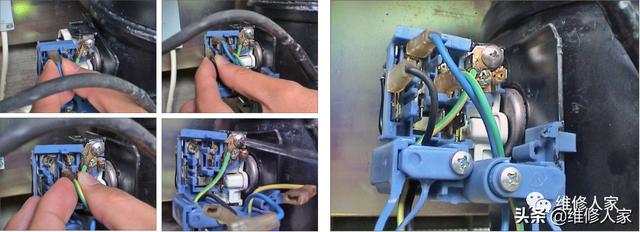

3.擰下起動繼電器和熱保護器的導線,。

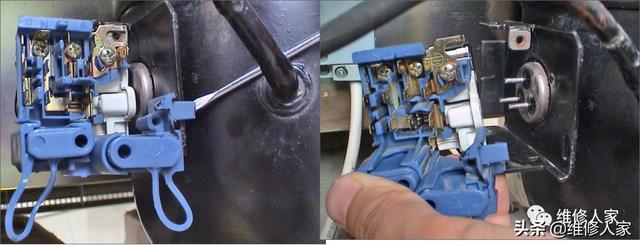

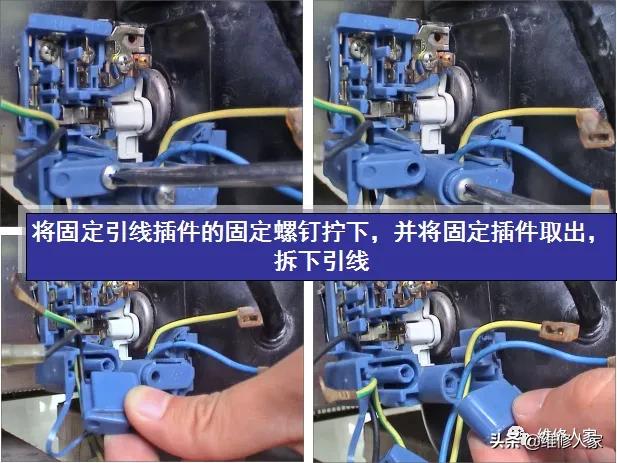

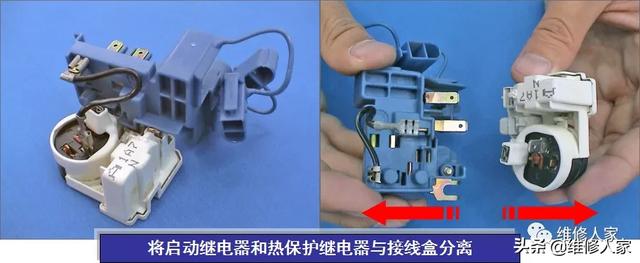

4.擰開插件固定導線的固定螺絲，取出固定插件,，取下導線,，取下啟動繼電器和熱保護器。
