隨著家庭生活條件的改善,，家用電力線不再滿足于簡單的一燈一控電路,。為了更加方便，雙控電路和三控電路的應用也相當普及,，尤其是雙控開關的應用,。但是很多雙控開關在實際接線操作中并沒有按照正常接線進行操作，這無疑給家庭用電留下了極大的安全隱患,！

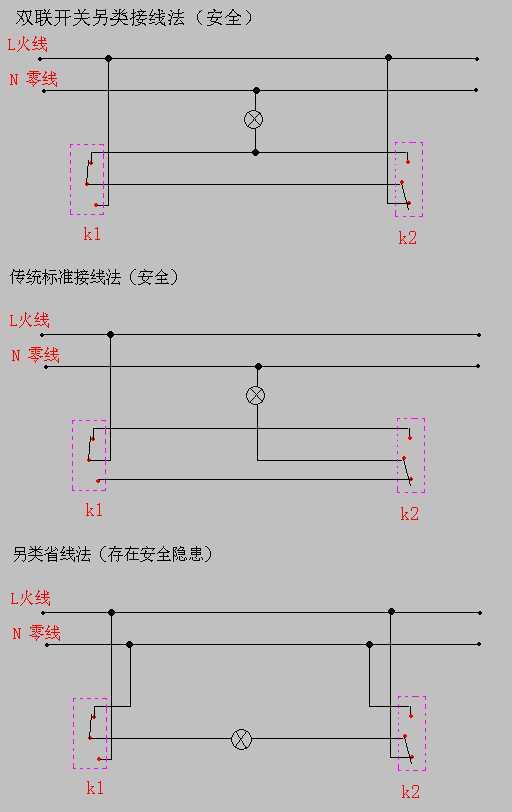

讓我們參考電路圖來說明：

第一種方法是：雙開關電路交替接線法(兩個開關都在消防線上,，比較安全)。

在實際應用中,，采用這種方法進行布線的比較少見,。

接線點：

1.其中一根雙工線必須直接連接到兩個雙工雙控開關的中間端子；

2.雙線中的另一根線接在兩個開關的上端(或下端),，中間的燈的一端接一根支線,，燈的另一端接零線。

3.兩個開關都接火線,，都接上端子(或下端子),，不接中間端子。

該電路：的接線特征

1.雙工專線中的一根導線,，從中間引出一根支線連接到燈的一端,。(傳統雙控電路不允許在雙專用線中引出支線)

2.兩個開關都接火線，只能接上端(或下端),，使得燈亮?xí)r兩個開關三個端子到中性線的測量電壓為220v,，即電探針顯示紅色。

第二,，傳統布線方式,。

這是正規電工的接線方式，也是標準工程圖中的接線方式,，應用廣泛,，安全。

第三,，替代的省線法(有安全隱患),。

雖然理論上存在安全隱患，但以前在老院子里的家庭布線中也經常采用這種方式,。甚至在現在的家電裝修中,，一些包工包料的家裝電工也會這樣做布線。畢竟省了不少工作量和電線,，但是明顯不安全,！

接線點：

1.在兩個雙雙控制開關的中間端子處，將電線連接到要控制的燈,。

2.開關的另外兩個端子分別接火線和零線(一個端口接火線,，另一個端口接零線),。原理很簡單，但是不安全,！

特別提醒：雖然采用了省線法連接電線,，但是安全隱患非常大，尤其是使用的開關質量不好的時候,。在切換端子時,，容易造成開關內部短路，可能導致整條線路短路,。嚴重時可能燒壞跳閘或燒壞電表,，尤其是使用一段時間后。所以禁止使用這種節省線路的方法進行布線,。
