我們從事維修工作已經N多年了,。下面分享一下格力H6故障維修的方法和原理,。

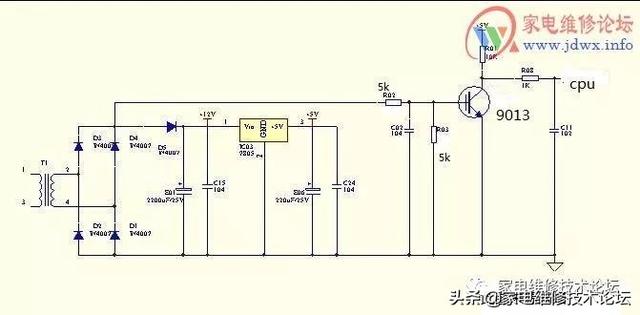

1.過零檢測電路原理

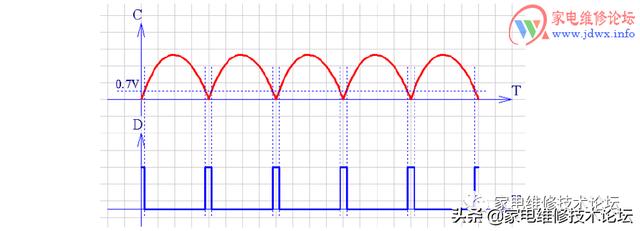

在圖中，D1-D4形成了一個橋式濾波電路,，任何二極管損壞都會影響正常的波形輸出,。D5擊穿會導致DC端和交流端連接,，無法輸出波形(開路會導致整機沒有電壓，會導致整機斷電一段時間,，有的空調斷電幾分鐘,，都是這個二極管的故障，所以這個故障不在這個故障范圍內,。).由9013組成的開關電路很少損壞,。檢查并注意。過零檢測電路的故障會導致內部風扇振動很大,，有時會運行很久才報告給H6,。下面是波形圖。

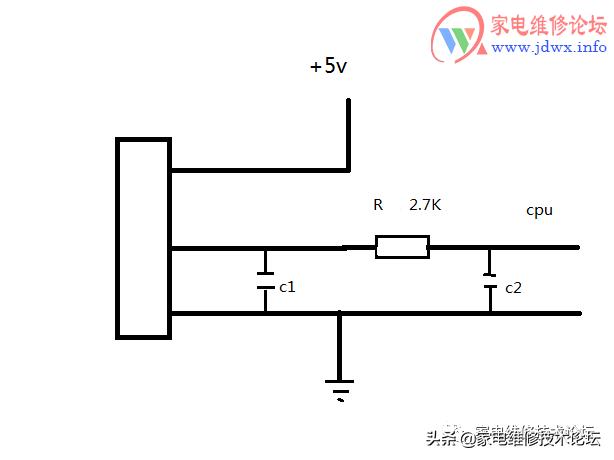

2.霍爾檢測電路

正?；魻栆_會發出4.8V脈沖電壓，斷開霍爾引腳與電路板的連接線,，慢慢轉動電機檢測,。如果正常，就是電路板故障,，霍爾電機不會正常更換,。如果電機輸出正常或報H6,，電路板霍爾檢測引腳的接地電阻約為100K,。如果偏差很大，C1,。應該主要檢測C2,，C1泄漏在正常維護中占很大一部分。固態驅動AQH2223比較簡單,。請上網查資料,。
