電度表是電能計量表的簡稱,，用于計量電能,，也稱電度表、火度表,、電度表,、電度表。

無論是家里還是工廠,，可以說家家戶戶都少不了,。下面，電工就給大家分享一下各種電度表的接線,。

單相電表

單相電流表是用于測量普通民用家用電路中用電量的裝置,。單相電表具有低能耗、高可靠性的特點,。

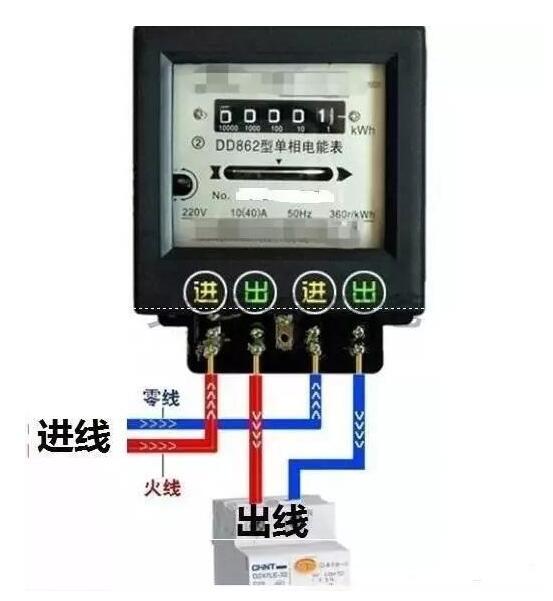

單相表的接線方式如下：

三相電表

三相電能表用于測量三相交流電路的功率輸出(或負載消耗),。其工作原理與單相電能表完全相同，只是在結構上采用多組驅動部件和固定在轉軸上的多個鋁盤來實現三相電能的計量,。

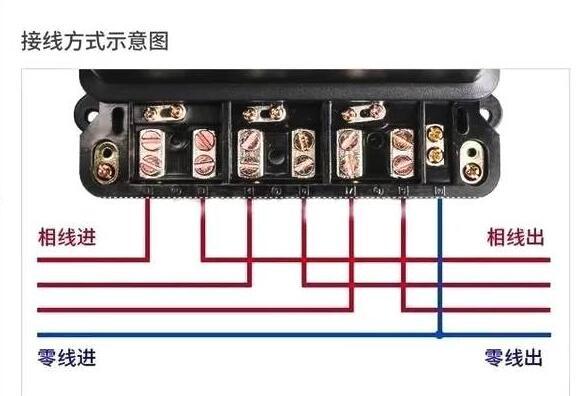

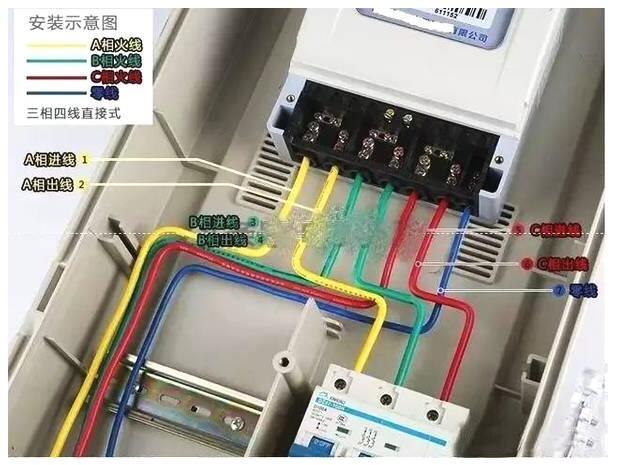

1.三相四線表的直接接線如下：

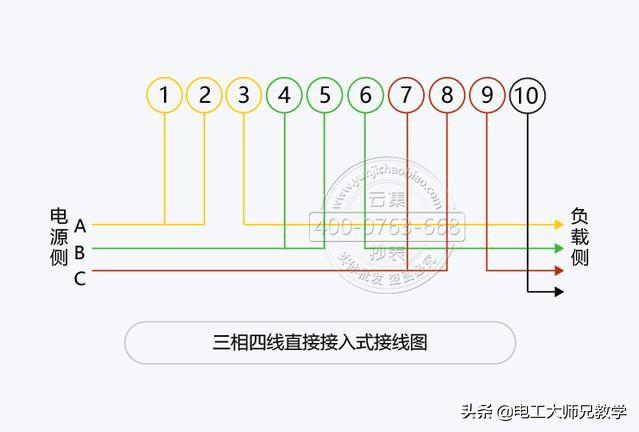

三相表直接連接,，也稱直通連接，在負荷功能表允許的范圍內可以直接連接,，即表的電流規格能滿足用戶的需要,，所以可以采用這種方法。具體接線圖如下：

A

B

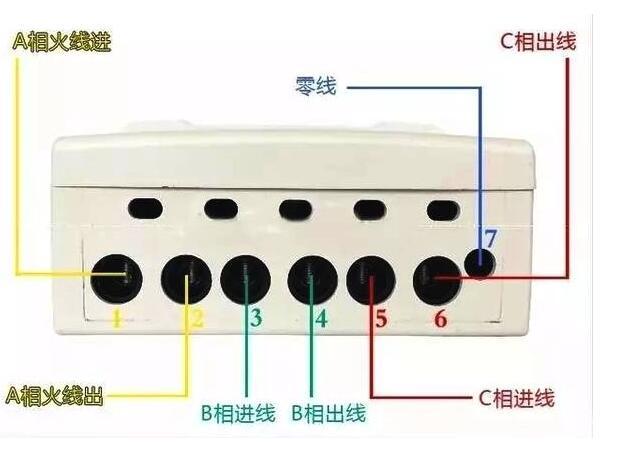

2.三相四線電子表的接線如下：

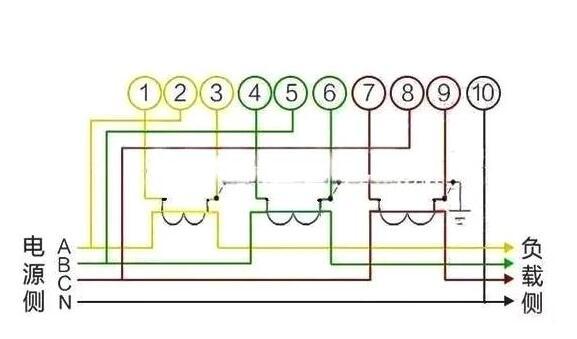

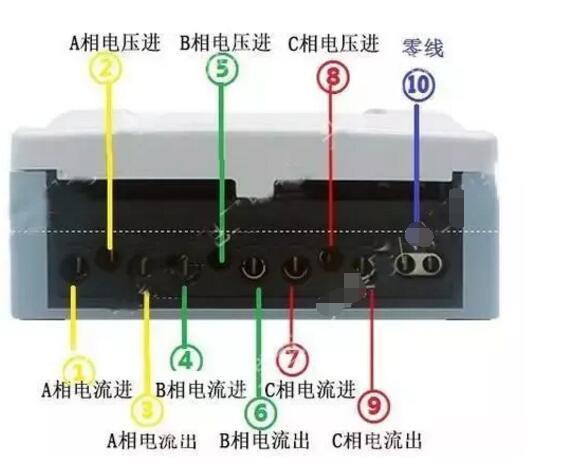

3,、通過電流互感器的電能表接線圖：

4.三相三線電表：接線圖

三相三線和三相四線最大的區別是三線只有三相線,，只能提供380v電壓。四線是三相線加一根零線,，可以提供380v或220v電壓,。

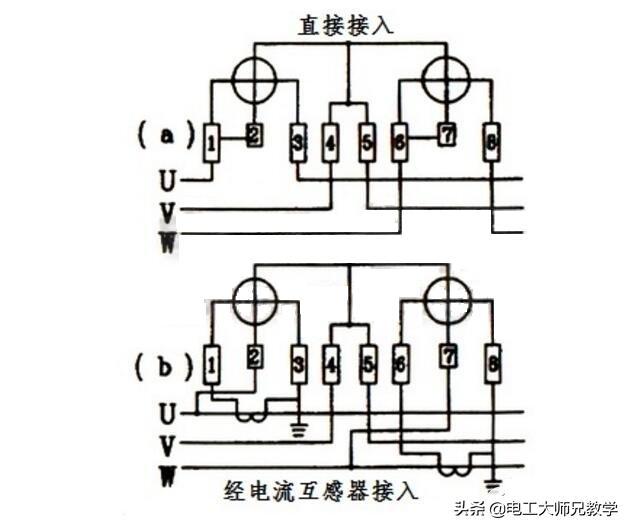

其接線圖如下圖所示，(a)為直接接入,，(b)為通過電流互感器接入的連接方式,；
