AutoCAD在很多行業都有廣泛應用。今天我介紹一下在AutoCAD中畫實心箭頭的技巧,。

在AutoCAD中,，“折線”命令是一個非常實用的工具。多段線是由直線段和圓弧段組成的對象,，可以為多段線的每個起點和終點設置相應的寬度,。因此，使用“折線”命令繪制實心箭頭是一個好主意,。

下面是一些典型的繪制箭頭的方法和步驟,。

案例1

命令： _pline //單擊“多段線”按鈕

指定起點3360 0,0

當前線寬為0.0000。

指定下一個點或[弧(A)/半寬(H)/長度(L)/廢棄(U)/寬度(W)]: W

指定起始寬度為0.00003360 5.

指定5.00003360.的結束寬度

指定下一個點或[弧(A)/半寬(H)/長度(L)/廢棄(U)/寬度] 3360 30,0

指定下一個點或[弧(A)/閉合(C)/半寬(H)/長度(L)/廢棄(U)/寬度] 3360w .

指定起始寬度5.00003360 12.5 .

指定12.50003360 0.的結束寬度

指定下一個點或[弧(A)/閉合(C)/半寬(H)/長度(L)/廢棄(U)/寬度] 3360 @ 300

指定下一個點或[弧(A)/閉合(C)/半寬(H)/長度(L)/廢棄(U)/寬度(W)] 3360

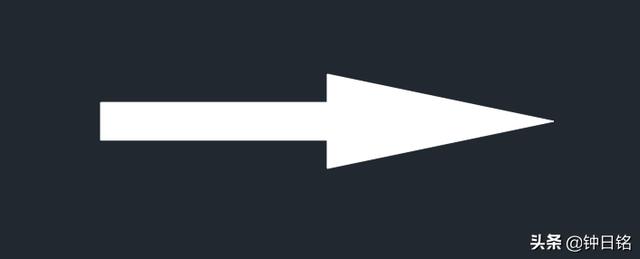

1箱子完成圖的箭頭如下圖所示,。

案例2

命令： _pline //單擊“多段線”按鈕

指定起點3360//將圖形窗口中的任意點指定為起點,。

當前線寬為0.0000。

指定下一個點或[弧(A)/半寬(H)/長度(L)/廢棄(U)/寬度(W)]: W

指定0.00003360.的起始寬度

指定端點寬度為0.00003360 5.

指定下一個點或[弧(A)/半寬(H)/長度(L)/廢棄(U)/寬度] 3360a

指定弧的端點(按住Ctrl切換方向)或[角度(A)/中心(CE)/方向(D)/半寬(H)/直線(L)/半徑(R)/第二點(S)/放棄(U)/寬度(W)] 3360 @ 30-,。

指定弧的端點(按住Ctrl切換方向)或[角度(A)/中心(CE)/閉合(CL)/方向(D)/半寬(H)/線(L)/半徑(R)/第二點(S)/放棄(U)/寬度(W)] 333

指定下一個點或[弧(A)/閉合(C)/半寬(H)/長度(L)/廢棄(U)/寬度] 3360 @ 20180

指定下一個點或[弧(A)/閉合(C)/半寬(H)/長度(L)/廢棄(U)/寬度] 3360w .

指定起始寬度5.00003360 12.5 .

指定12.50003360 0.的結束寬度

指定下一個點或[弧(A)/閉合(C)/半寬(H)/長度(L)/廢棄(U)/寬度(W)] 3360 @ 30180

指定下一個點或[弧(A)/閉合(C)/半寬(H)/長度(L)/廢棄(U)/寬度(W)] 3360

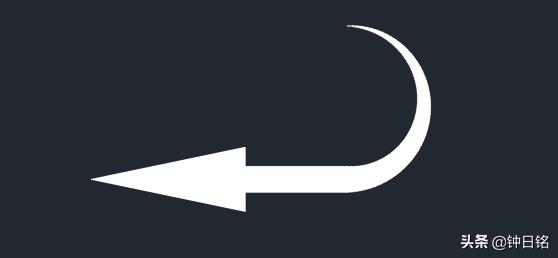

2下圖所示為導向段為寬度漸變圓弧的外殼所畫的實線箭頭,。

案例3

命令： _pline //單擊“多段線”按鈕

指定： 0,100的起點

當前線寬為0.0000。

指定下一個點或[弧(A)/半寬(H)/長度(L)/廢棄(U)/寬度(W)]: W

指定0.00003360.的起始寬度

指定端點寬度為0.00003360 12.5

指定下一個點或[弧(A)/半寬(H)/長度(L)/廢棄(U)/寬度] 3360 @ 300

指定下一個點或[弧(A)/閉合(C)/半寬(H)/長度(L)/廢棄(U)/寬度] 3360w .

指定起始寬度12.50003360 5.

指定5.00003360.的結束寬度

指定下一個點或[弧(A)/閉合(C)/半寬(H)/長度(L)/廢棄(U)/寬度] 3360 @ 50,0

指定下一個點或[弧(A)/閉合(C)/半寬(H)/長度(L)/廢棄(U)/寬度] 3360w .

指定起始寬度5.00003360 12.5 .

指定12.50003360 0.的結束寬度

指定下一個點或[弧(A)/閉合(C)/半寬(H)/長度(L)/廢棄(U)/寬度] 3360 @ 30,0

指定下一個點或[弧(A)/閉合(C)/半寬(H)/長度(L)/廢棄(U)/寬度(W)] 3360

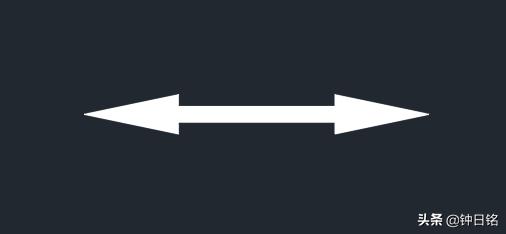

3案例完成的雙箭頭多段線如下圖所示,。
