歡迎來到CAD小米課堂。今天,，我們來討論四種關于圖片的插入技巧,。在我們的繪圖過程中,，經常需要將圖片插入到CAD中進行繪圖。小米老師總結了四種方式,，分別是Q鍵截圖法,、鼠標拖動法、光柵插入法,、OLE插入法,。

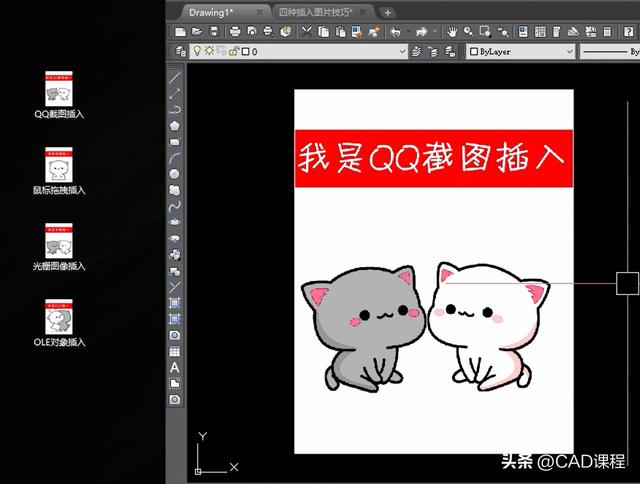

那么這四種方法各有利弊。我們先來看第一種方法：Q扣截圖法,。在我們的繪圖過程中,，我會直接以我桌面上的圖片為例。然后我會把圖片用四種不同的方式插入我們的CAD,，我們一起對比,。我們以這張圖為例。我們直接用Ctrl Alt a來截取,。截取后我們切換到CAD用Ctrl v粘貼,，圖片就插入了。但是這種插圖方式通常質量不是很高,。我們把它放大后,，你會發現它是一個模糊的物體。

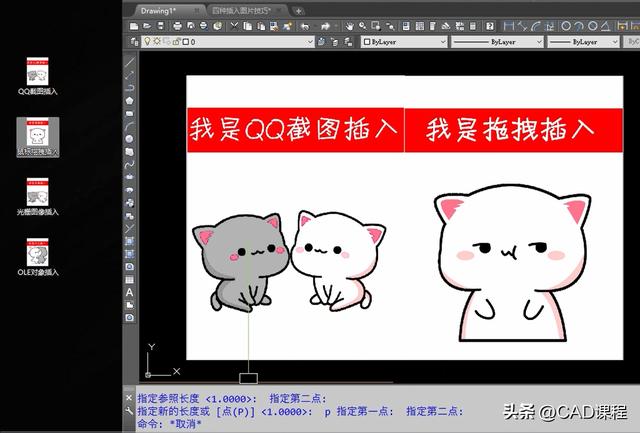

然后我們來看看鼠標拖動的方法,。同理，我們以第二張圖為例,。我們直接選擇通過鼠標左鍵將我們的圖片拖動到我們的繪圖區域,。這個時候會提示我們?cè)谖覀兊拿钚兄兄付ú迦朦c(diǎn)，所以我會直接指定我們的一個點作為插入點,。這時候它要求我們指定縮放因子,，我就隨意指定一個點，旋轉角度為0,，圖片就插入了,。顯然，第二張圖要清晰得多,。

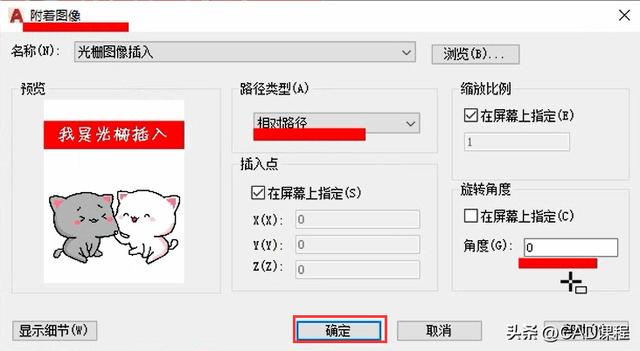

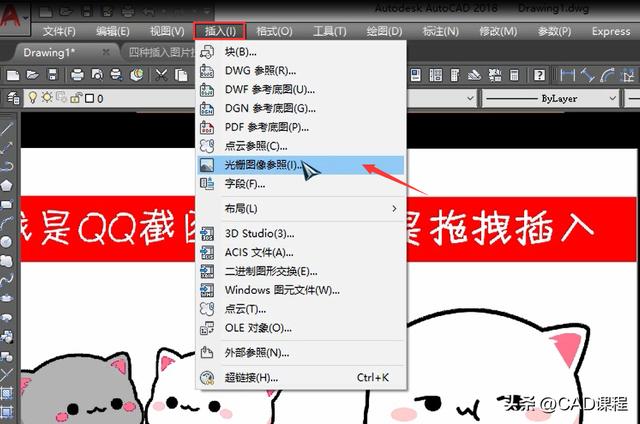

接下來,，我們將看到第三種插入方法：光柵插入法。這種方式也用在我們平時的繪圖中,。我直接單擊菜單欄中的“插入”,單擊光柵圖像參考,，然后顯示附加的圖像選項卡。默認情況下,，相對路徑和旋轉角度為0,，所以我可以隨意找到一個插入點,。

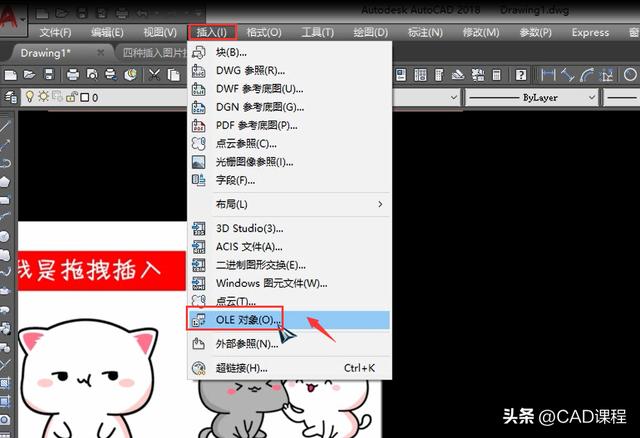

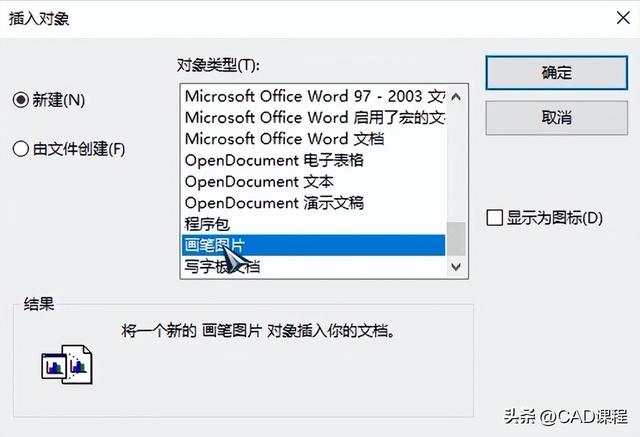

接下來，我們來看第四種方法：OLE插入法,。我們單擊菜單欄中的插入,，然后單擊OLE對象。它直接嵌入在我們的文檔中,，它是不同的,。在其中插入對象的格式相當多。我們直接選擇我們的筆刷圖片來插入它們,。例如,，我們的word和Excel可以通過這種方式插入到CAD中。我們直接用這個筆刷圖片點擊確定,。這時,，它會打開我們的畫板。我們可以直接在這里右鍵復制我們的圖片插入到這個畫板中用CTRL V直接插入,，我們可以通過ctrl s直接保存,，我們的圖片已經插入了。

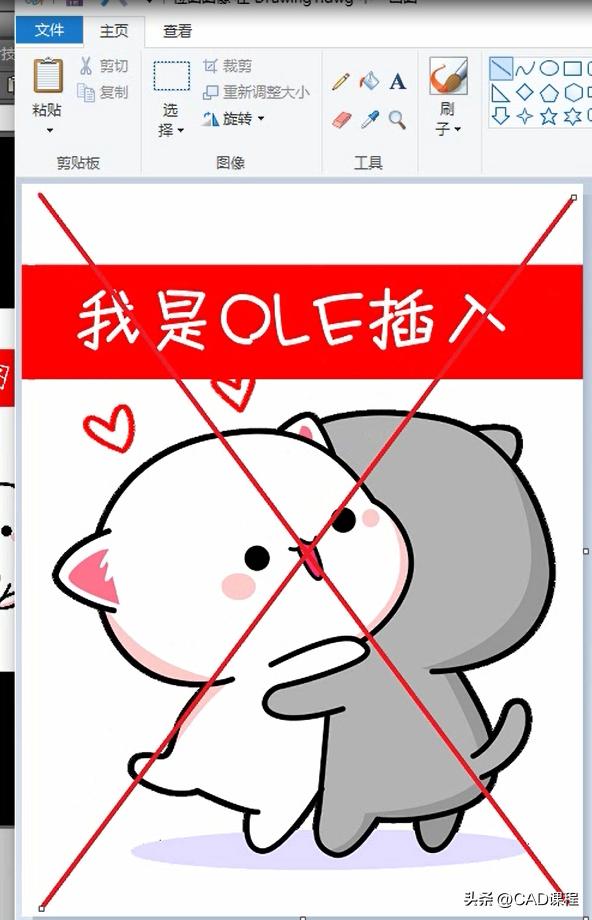

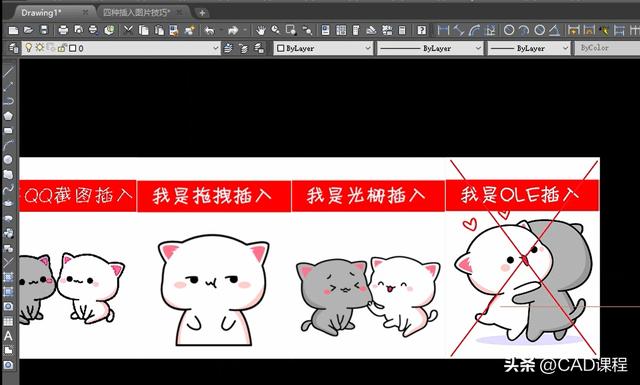

通過這四種插入方式,，你會發現只有OLE可以直接編輯,。我們就以這張OLE圖為例。我可以雙擊它,，雙擊后它會進入我們的繪圖界面,。這里小米先生，我就直接在這張圖上畫兩條線,。我畫好之后,，可以直接用Ctrl s保存，在我們的CAD里看到這個圖片文件的時候,，它也會更新,，這樣我們就可以通過OLE插入圖片，就可以直接編輯了,。

比如我們經常給同事或者客戶發一個圖檔,，打開后會發現插入的圖片不見了，那么是什么原因呢,？這是我們的圖片是否嵌入我們的繪圖文件,。

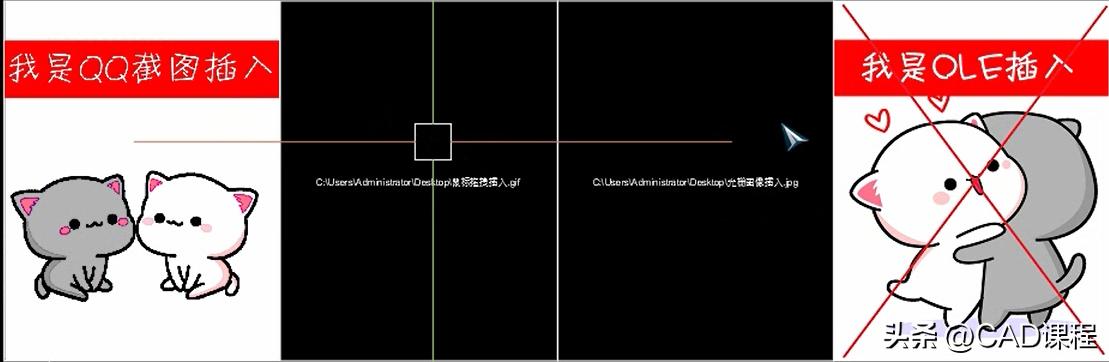

比如小米先生，我會直接把這個圖片文件保存下來,，保存在桌面上,。然后我會刪除我們?cè)瓉?lái)的圖片文件或者剪切它。比如我會直接把這里的位置改一下,，切換到另一個文件夾,。接下來我重新打開這個CAD,，我們會發現有兩張圖片沒有顯示在這里，所以只有插入Q截圖和這個OLE插入方法才會保留這個圖片的信息,。

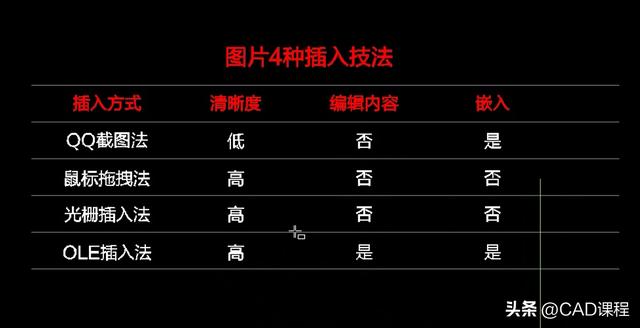

因此,，通過我們插入的方式，我們知道更多關于我們的圖片的信息被永久保存,。只有通過OLE插入的方式和Q-button截圖插入的方式才能在我們的圖紙中保留,。
