電表是電能表的簡稱,，是用來測量電能的儀表,，又稱電度表，火表,，電能表,，千瓦小時表，指測量各種電學量的儀表,。

無論是在家庭還是在工廠,，可以說家家戶戶少不了，下面,，電工大師兄就跟大家分享一下各種電能表的接線,。

單相電表

單相電表是用來測定普通民用家庭電路中的用電量的設備。單相電表具有能耗低,、可靠性高等特點,。

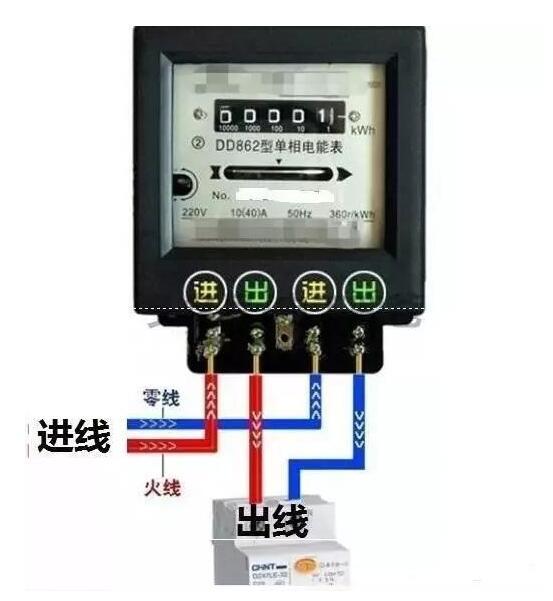

單相電表的接線方式如下圖：

三相電表

三相電度表是用于測量三相交流電路中電源輸出（或負載消耗）的電能的電度表。它的工作原理與單相電度表完全相同,，只是在結構上采用多組驅動部件和固定在轉軸上的多個鋁盤的方式,，以實現對三相電能的測量。

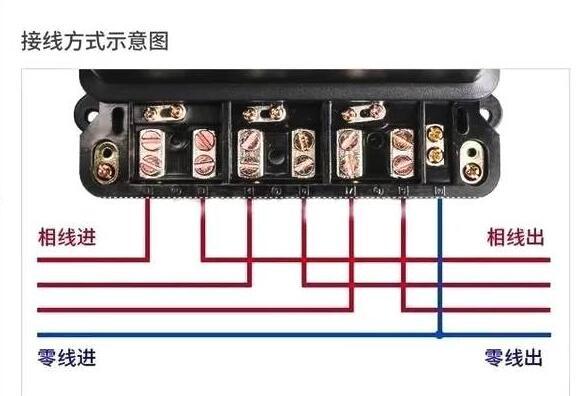

1,、三相四線電表直接接線如下圖：

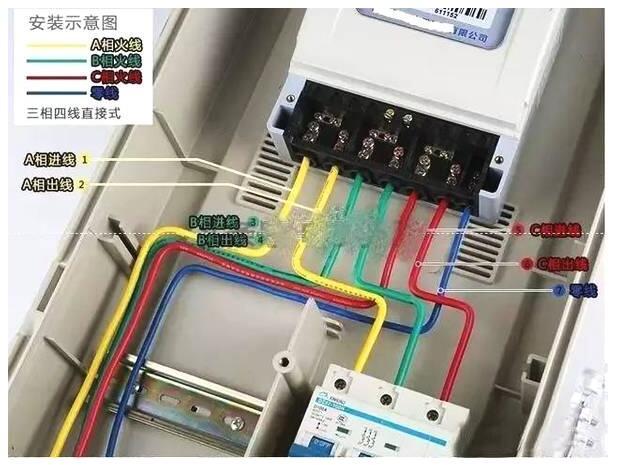

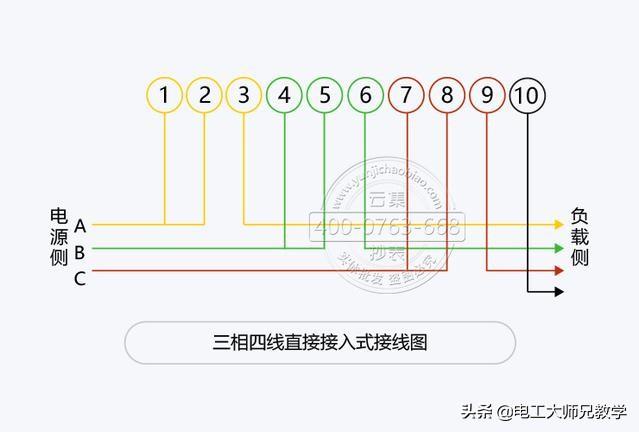

三相電表直接接入式也稱為直通式接線,，是在負載功能電表允許的范圍內就可以直接接入，也就是電表的電流規格能夠滿足用戶的需求,，就可以使用該方法,。具體接線圖如下：

A

B

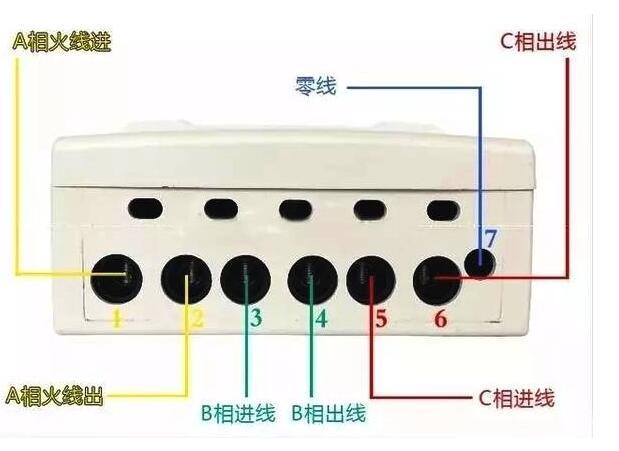

2、三相四線電子式電表接線如下圖：

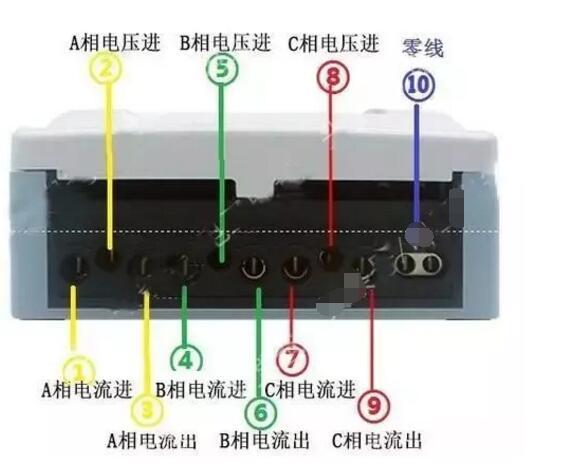

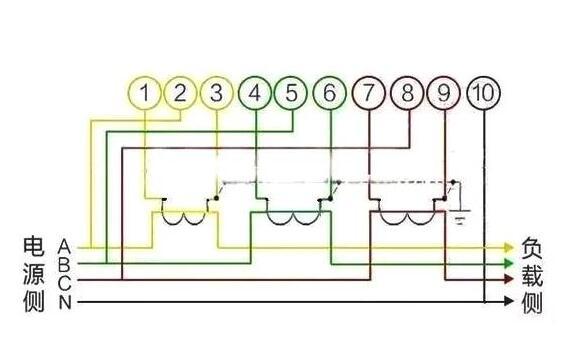

3,、經過電流互感器電能表接線圖：

4,、 三相三線制電表接線圖:

三相三線和三相四線最大的區別就在于,，三線只有三根相線，只能提供380v電壓,；四線是三根相線加上一根零線,，可以提供380v或者220v電壓。

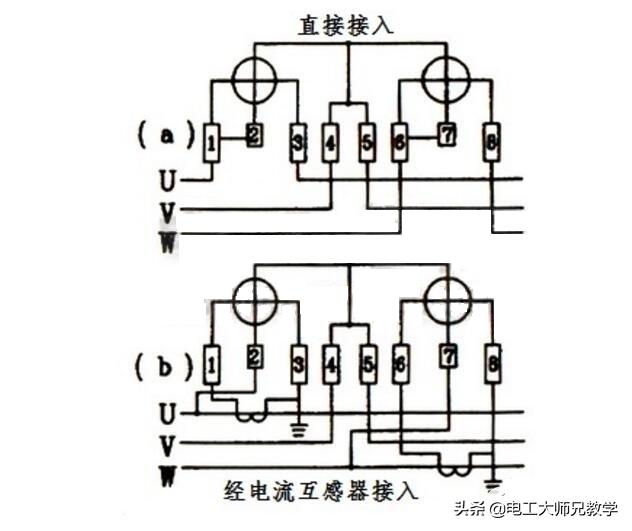

其接線圖如下圖所示,，（a）為直接接入,，（b）為經過電流互感器接入的接線方法；
