搞維修已經N多年了,，分享下格力H6故障維修方法和原理

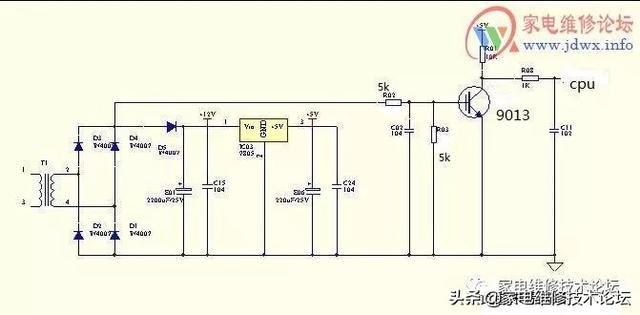

1、過零檢測電路原理

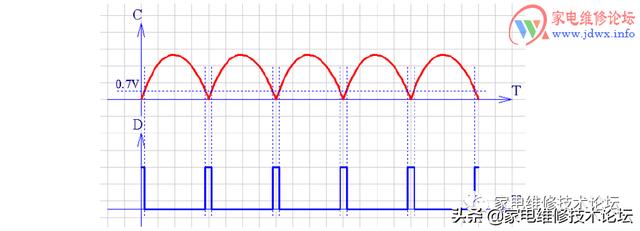

圖中D1-D4組成橋式濾波電路,，任意一個二極管損壞都會影響正常波形輸出,。D5擊穿會造成直流端與交流端導通無法輸出波形（斷路會造成整機無電壓，不良會造成開一段時間整機斷電,，有的空調開啟幾分鐘斷電就是此二極管不良,，此故障不在此次故障范圍不多說）。后面尤9013組成的開關電路極少損壞檢查注意,。過零檢測電路故障會造成內風機震動較大,，有時能運轉很長時間才會報H6，以下是波形圖

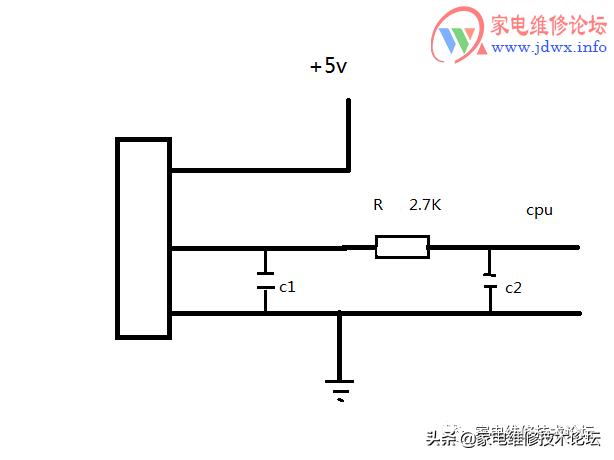

2,、霍爾檢測電路

正?；魻柲_會發出4.8V脈沖電壓，斷開霍爾腳與線路板的連接線,，慢慢轉動電機可以測出,，正常的話就是線路板故障，不正常更換霍爾電機,。電機輸出正常還是報H6的話檢測線路板霍爾檢測腳對地電阻大概100K左右,，如果偏差較大，重點檢測C1.C2,，平時維修中C1漏電占很大一部分,，固態驅動AQH2223比較簡單大家網上查下資料。
