故障現象：一臺創維32E500E型LED液晶電視，故障現象是綠燈亮,， 不開機,。

分析檢查：綠燈亮不開機，可能是數據問題,，也可能是硬件問題,。仔細觀察，發現UM1存儲器即 (flash)25Q64有焊過痕跡,。經詢問得知,，該機原來 就是這個故障，拿到別處修理,，懷疑數據問題,，將fIash取下寫數據，上機一試故障依舊,，后要更換主板,，機主嫌貴，轉到本處,。再仔細觀察,，除了fIash 外，什么也沒動,。測5VS,、12V 等均正常，紋波不大,。這時突然背光亮起來,，俯身一看出現開機畫面,，但好景不長,，一會又消失了， 背光熄滅，開關電源輸出仍正常,，綠燈亮,。以為接觸不良，但無論怎樣振動,，均不開機,，說明不是接觸不良所致。

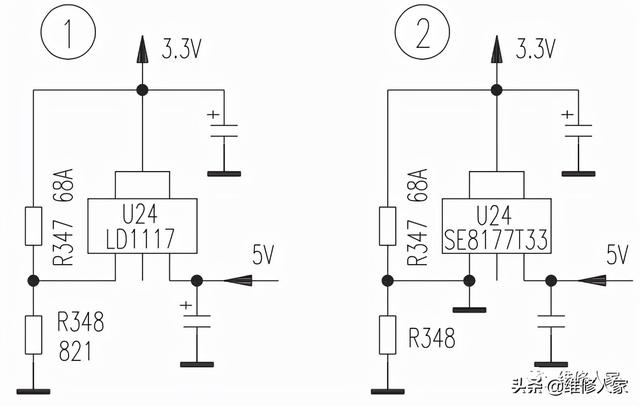

機主說以前也偶爾能開機,。偶爾能開機,，說明數據問題可能性小，而硬件問題可能性大,。先查主板上的DC一DC轉換電路,。當測到U24(型號LD1117)時，如圖1所示的原理圖：

發現3.2V有很小波動,，用示波器測紋波不大,。測③腳輸入5.1V穩定，紋波不大,。測 ①腳電壓,，為2.1V且有很小波動。將分壓電阻R347,、R348取下測量,，均正常，判斷為U24不良或者是主芯片不良,。

故障處理：先換U24試試,，由于手頭沒有型號為1117adj的集成塊，只好從廢主板上取下一只型號為SE8177T33上機 ,。由于SE8177T33是固定3.3V輸 出,，所以它的①腳必須接地。用一根白色導線將①腳與地連接,，R347,、R348不用取下來，不管它,，原理圖如上圖2所示,。

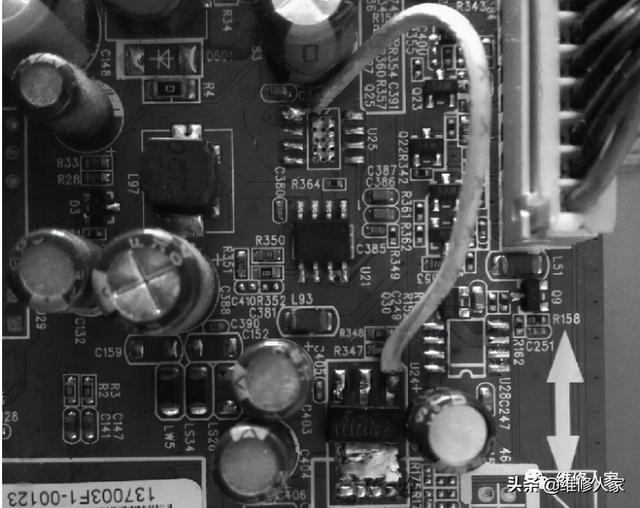

實物圖如上圖所示。通電試機,，創維開機畫面出現,，接入信號，一切正常,，長時間試機,，故障徹底排除,。可見修主板并不太難,，主芯片都能買到,，價格不高，但收益高,。

小結：綠燈亮不開機,，偶爾能開機，一般不是數據問題,。主板常出現的問題有：數據出錯,、過孔漏電、主芯片損壞或接觸不良,、DC一DC 轉換塊損壞或?yàn)V波電容損壞等,。
