美的變頻空調內機顯示面板E3，查詢美的故障代碼是內風機失速故障,，也就是cpu檢測不到風機霍爾輸出的pg信號造成的,，經過初步檢查，內風機不轉,，外機已經正常工作內機蒸發器已經結霜,，過一會，內機檢測到故障停機同時顯示故障代碼,。

拆開室內機檢查風機電機不卡頓,，轉動靈活，風機電容容量正常,，風機各繞組正常,，用手慢慢轉動風輪，并且用萬用表測量電機霍爾輸出的電壓能在0-12伏之間跳變并且這個信號也送到了cpu檢測腳,。說明e3并不是pg信號造成的,，就是因?yàn)轱L(fēng)機不轉才導致的沒有風機pg信號。試著短路復合光耦輸出風機正常工作,，又試著短路Q1集電極發射機風機也能正常旋轉,，看來就是cpu沒有輸出能啟動風機的信號造成的?？照{(diào)現在各個功能都正常,，唯獨cpu不輸出風機信號，難道cpu壞了嗎？答案是否定的,，cpu為什么沒有輸出風機信號,，看來是有原因的，那就是cpu檢測到一種問題,，達不到這個條件那cpu就不輸出風機信號,，那就是過零檢測電路出問題了，輸入到cpu的過零檢測信號不正確,，那cpu就不能輸出正確的風機信號,。

案例1

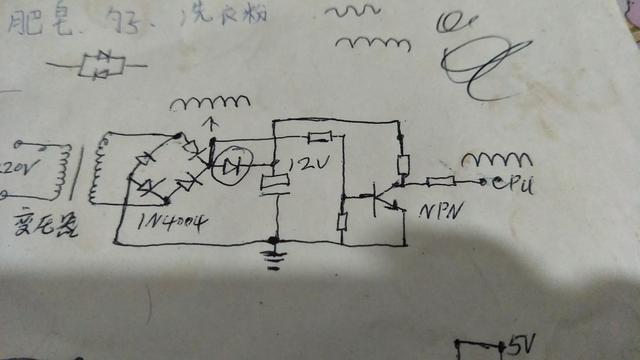

一臺美的空調面板顯示E3，外機工作正常,，內風機不轉,，拆機檢查風機電機風機電容都正常，電機輸出的pg信號隨著轉動風輪也能正常輸出pg信號,?？磥?lái)是cpu沒有輸出風機信號造成的，萬用表測量變壓器后面四只整流管后的電壓,，發現只有6伏,，應該差不多12伏左右才對，直接更換四只整流管,，在測量電壓達到了12伏,，這時風機已經正常轉動，整個空調工作正常,。經過測量換下來的四只整流管,，有一只開路。雖然這臺空調是過零檢測電路出問題導致的風機不轉而顯示e3,，但是它卻不顯示e2從而增加了檢查難度,。

風機控制輸出和電機pg信號檢測

其實在修理檢查過程中還發現一種問題，那就是風輪電機有震動的感覺,，就是不轉,，我猜測是因?yàn)檫^(guò)零檢測電路出問題，cpu只檢測到了正半周信號或者負半周信號,，cpu只輸出了正半周信號到風機電路,，進入可控硅控制，這時可控硅只有在交流電的正半周才導通,，相當于交流電被整流了,，加在風機繞組上的是脈動直流電，所以交流風機是不轉的,，大家可能不會相信雙向可控硅是可以把交流電整流成直流電，都知道可控硅是通過交流電的不能整流，其實雙向可控硅完全可以當整流管使用的,。如果交流電正半周加在可控硅上,，這時可控硅控制級加上一個電壓，促使可控硅導通,，在負半周時可控硅截止不導通,，這就成了一個受控制的整流管了。

案例2

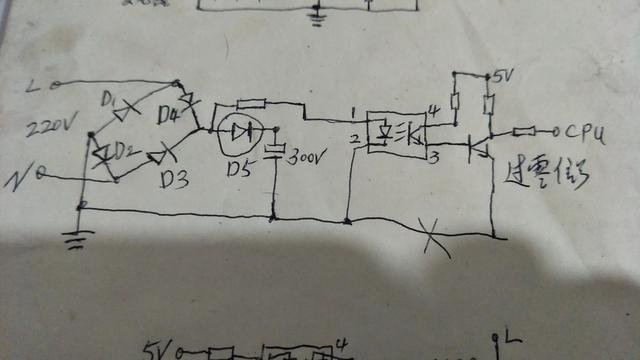

一臺約克空調風機不轉,，外機工作正常,，經過檢查，風機電容,，pg信號都正常,，判斷cpu沒有輸出風機啟動信號，直接檢查過零檢測電路,，下圖為該空調過零檢測電路,，畫的不太準確大概電路是這樣的。

220伏交流電經過四只整流管整流,，在d5左側形成約220伏的直流電,，經過電阻到光耦，再到后級電路到cpu完成過零檢測電路的檢測,。

經過萬用表測量,，d5左側電壓為300伏與d5右側電壓相同了也就是這里的電壓也被濾波了。,，這里應該是沒有經過電容濾波的電壓應該為200多伏才對,，果斷拆下d5測量發現d5軟擊穿，更換d5二極管,，風機工作正常了,。上圖畫的潦草，沒有參照,，腦子想到哪就畫到哪,，就是表達那個意思，錯誤的地方還望大家指正,。
