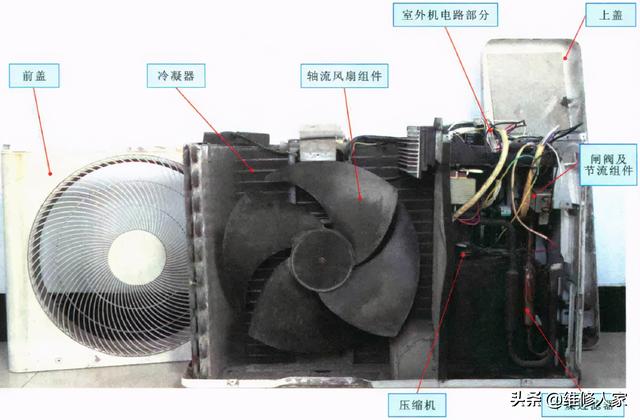

一、空調器室外機的內部結構

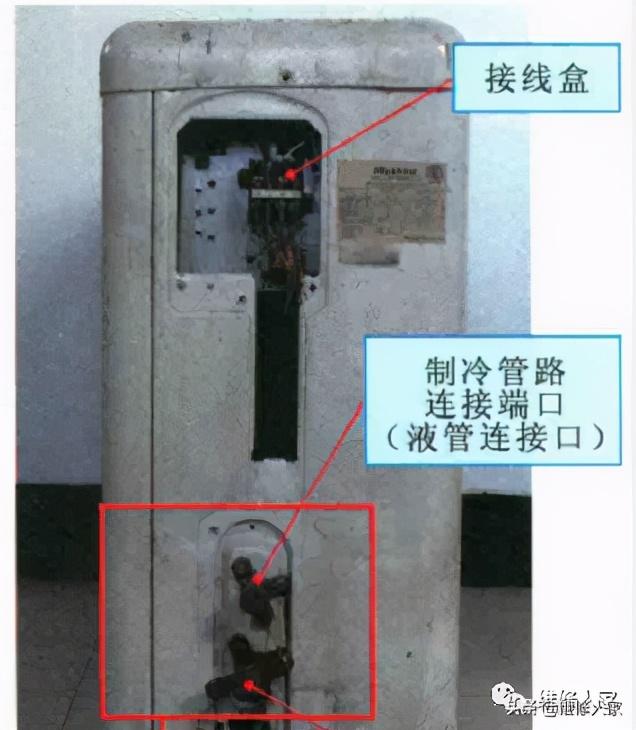

空調器室外機主要由軸流風扇組件,、冷凝器,、壓縮機、閘閥及節流組件,、干燥過濾器及室外機電路部分構成,。空調器室外機的側面頂部位置是空調器室外機與室內機電路連接的接線端子在接線端子（接線盒）的下方,，靠近底部的位置，是制冷管路的連接端口,。其中,，管路口徑較細的管路連接端口是液管，管路口徑較粗的連接端口是氣管,。

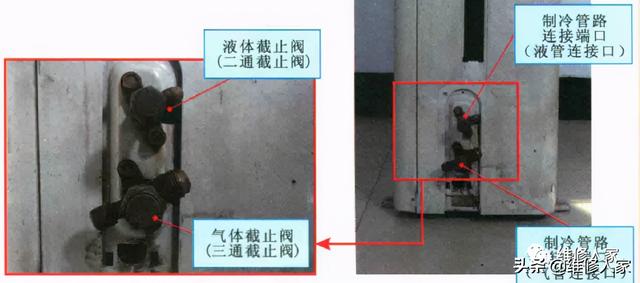

1,、截止閥組件

為了安裝和檢修方便，室外機制冷管路連接端口上各安裝有截止閥,。液管上的截止閥為液體止相 （即二通截止閥）,氣管上的截止 閥為氣體截止閥（即三通截止閥）,。

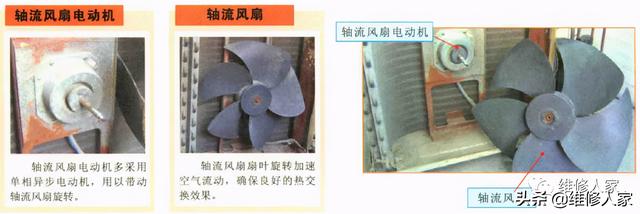

2、軸流風扇組件

空調器室外機的軸流風扇組件是由軸流風扇和軸流風扇電動機組成的,。如下圖所示,，軸流風扇在軸流風扇電動機的帶動下旋轉，加速室外機中空氣的熱交換,。

軸流風扇電動機多釆用單相異步電動機,，用以帶動軸流風扇旋轉。軸流風扇扇葉旋轉加速空氣流動,，確保良好的熱交換效果,。

3、制冷管路組件

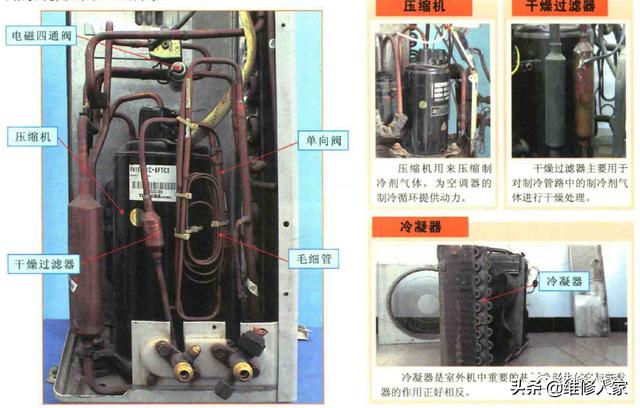

空調器的壓縮機,、冷凝器,、干燥過濾器、閘閥及節流組件構成了室外機的制冷管路系統,，如下圖所示,。

壓縮機用來壓縮制冷劑氣體，為空調器的制冷循環提供動力,。干燥過濾器主要用于對制冷管路中的制冷劑氣體進行干燥處理,。冷凝器是室外機中重要的熱交換部件,。它與蒸發器的作用正好相反。

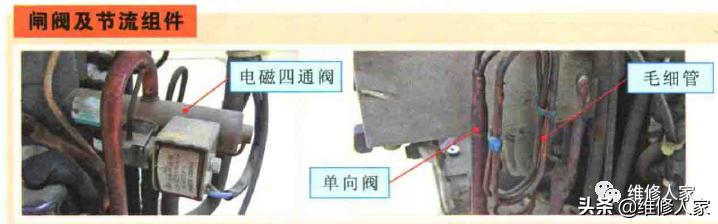

4,、閘閥及節流組件

電磁四通閥,、毛細管、單向閥是空調器室外機制冷系統中主要的閘閥及節流組件,。電磁四通閥主要起制冷,、制熱工作狀態的切換；毛細管主要用于節流和降壓,；單向閥用于控制制冷劑的流向,。

二、空調器室外機的拆卸

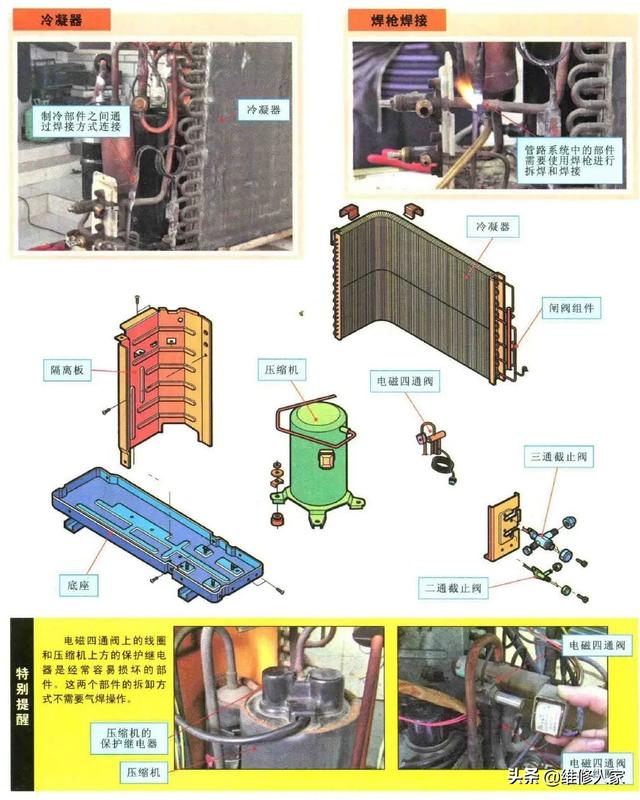

維修空調器室外機時需要先學會室外機的拆卸方法,。對于空調器室外機中的壓縮機,、冷凝器、干燥過濾器,、閘閥及節流組件來說,，不能使用普通的拆卸工具進行拆卸。一般都會依靠專門的氣焊設備完成,。

這些制冷系統中的重要部件只有在確定需要檢修或更換時才會拆焊,、更新。電磁四通閥上的線圈和壓縮機上方的保護繼電器是經常容易損壞的部件,。這兩個部件的拆卸方式不需要?dú)夂覆僮鳌?

1,、拆卸室外機外殼

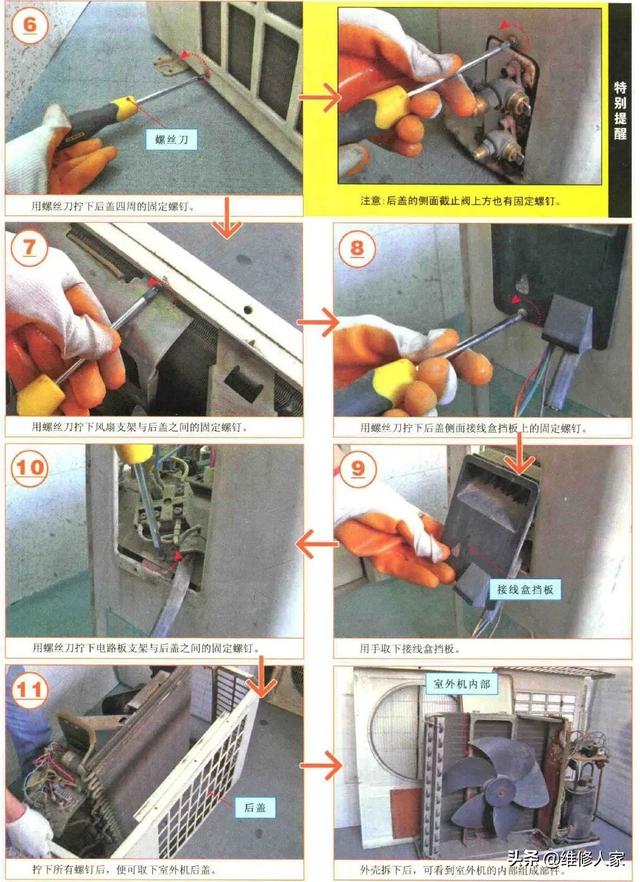

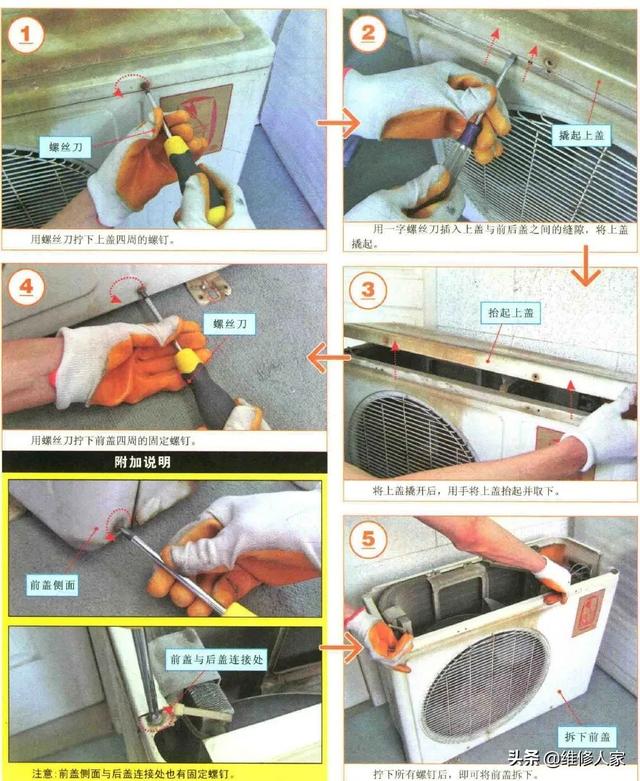

檢查和維修空調器故障時，需要對空調器進行拆卸,，以便找到需要維修的部位,。下面我們以典型分體式空調器為例，演示一下室外機外殼的拆卸過程,，如下圖所示,。

2、拆卸室外機電路部分

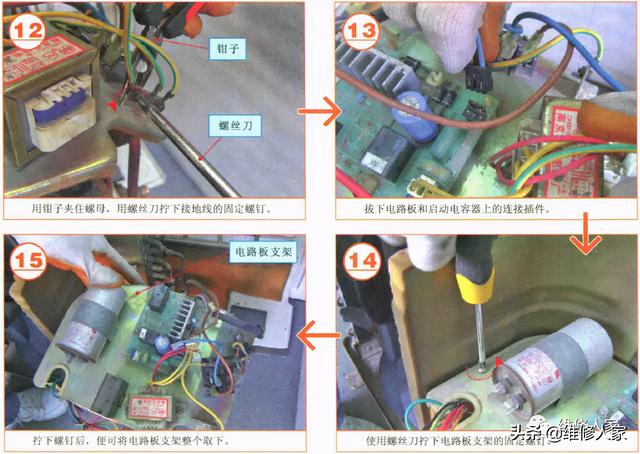

拆下室外機的外殼后,，可看到內部的電路和管路部分,。接下來，我們繼續拆卸室外機的電路部分,，如下圖所示,。

壓縮機和軸流風扇的啟動電容器固定在電路板支架上，在拔下連接引線后,，可直接拆卸,。

3、拆卸室外機風扇組件

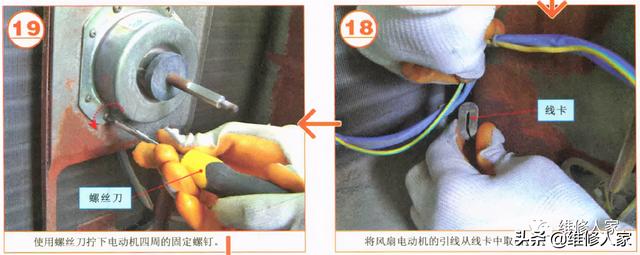

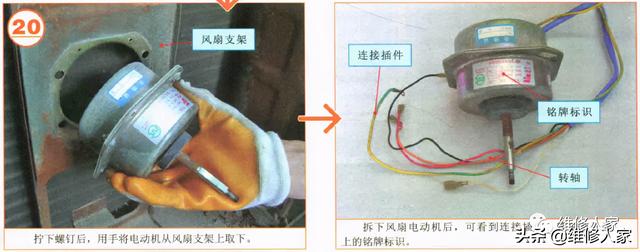

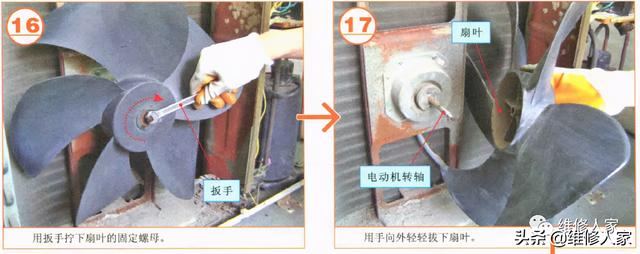

拆下室外機電路部分后，再拆卸軸流風扇,。拆卸時,，可先將扇葉拆下，再拆卸電動機,。其操作過程如下圖所示,。

4、拆卸室外機保護繼電器

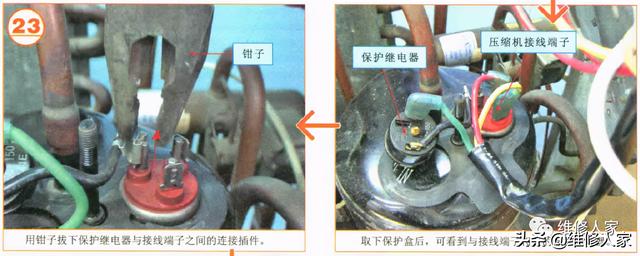

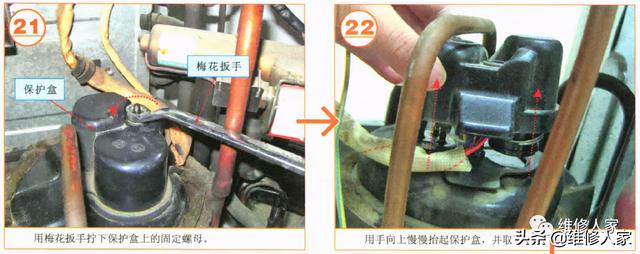

拆下室外機風扇組件后,，可再拆卸壓縮機的保護繼電器,。保護繼電器安裝在壓縮機接線端子附近，拆下壓縮機上方的保護盒后即可找到,。其拆卸過程如下圖所示,。

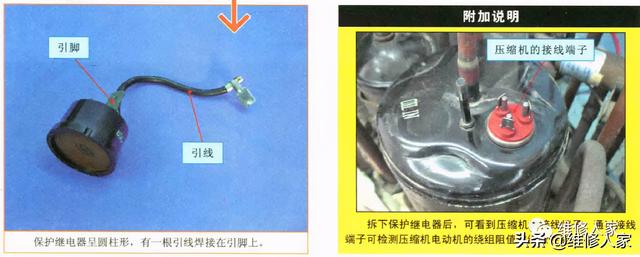

先用板手?jǐn)Q下壓縮機保護蓋上固定螺母，再用手向上慢慢抬起保護盒,，并取下,。取下保護盒后，可看到與接線端子相連的保護繼電器,。用鉗子拔下保護繼電器與接線端子之間的連接插件,。保護繼電器呈圓柱形，有一根引線焊接在引腳上,。拆下保護繼電器后，可看到壓縮機的接線端子,，通過接線端子可檢測壓縮機電動機的繞組阻值和絕緣性能,。
