故障現象1：外機板“PTC1故障”導致一臺美的KFR-35W/BP3N1全直流變頻空調開機后外機無反應,，內機報“E1”故障,。

分析檢修：上電開機，內機運轉一會就報“E1”故障代碼,。測量?jī)?nèi)機送往外機的三根線中L(火線)與N(零線)之間有AC220V,，N(零線)、S(通信線)之間有電壓但是基本不會跳變，從表象而言以為通信故障,，但檢查后發現外機板LED指示燈沒有一顆點亮,，估計問題不在通信電路。卸下外機板,，接上檢測儀,。發現還是報“E1”故障,，測量開關電源沒有電壓輸出,。繼續往前查找，繼電器沒有吸合,。測量RY1繼電器觸頭一端有AC220V另一端為0V,，說明PTC1斷路故障導致沒電供給開關電源，開關電源無電自然不能給CPU等供電,，而 CPU不工作沒法控制通信電路等,，所以導致整塊外機板不工作,包含外機通信電路也不工作,所以機器上電后就會報“E1”故障。

更換PTC1后故障排除,。

提示：該板使用PTC1熱敏電阻比老板上的 PTC故障率偏高,請大家檢修時注意此元件,。如下圖所示為新、老PTC的對照?qǐng)D,。

故障現象2：外機板“6A161H模塊損壞”導致一臺美的KFR-35W/BP3N1全直流變頻空調開機后外機無反應,，內機報“E1”故障。

分析檢修：外機板子接上檢測儀后上電,，模擬運行發現外機指示燈不亮,，馬上報“E1”故障代碼外機不工作。細聽發現外機板發出“吱吱”聲,，以為是外機變壓器發出,，細查后居然是電源模塊。測量外機各路均無電壓輸出,，斷電后測量開關模塊外圍器件均正常,，開關變壓器及負載也沒有短路、漏電的現象,，初步懷疑是該電源模塊內部嚴重過載導致保護發出的噪聲,。

更換6A161H電源管理模塊后故障排除。

故障現象3：外機板上電阻R601炸壞后導致一臺美的KFR-35W/BP3N1全直流變頻空調開機后外機無反應,，內機報“E1”故障,。

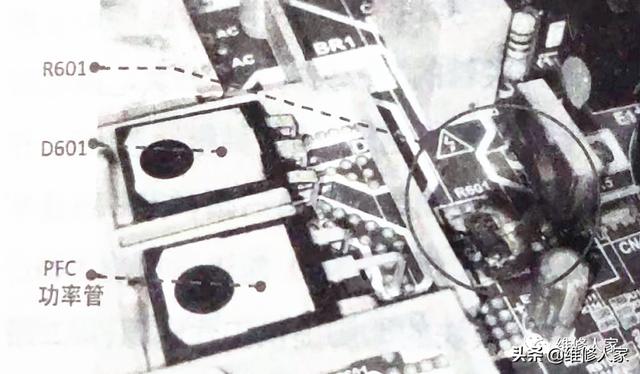

分析檢修：空調上電內機顯示“E1”故障，開始以為通信故障,，通過測量?jī)?nèi)機沒問題,，而卸下外機電控板發現外機板直流母線回路的電阻R601(0.01Ω)已經炸壞，周圍一片黑。如圖所示,。

從炸壞的情況看機器肯定經歷過嚴重短路,，必須查清原因才能更換R601。發生大電流短路最有可能的器件是PFC功率管和壓縮機驅動模塊,，通過測量確屬PFC功率管短路導致直流母線的大電流從“+”直接流入“-”極,，從而使電阻 R601 流過瞬間大電流損壞，導致外機開關電源沒有形成供電回路所以會報“E1”故障代碼,。細查整流橋BR1和壓縮機驅動模塊正常,。

更換功率管RCTH60和001/5W電阻后故障排除。

提示：遇到類似這種大電流短路導致器件損壞的故障切記要細查,，不要只對燒壞器件一換了之,，以避免因故障原因查找不全可能導致更大的故障。

故障現象4：外機板開關電源中E401電容容量減少,導致一臺美的KFR-35W/BP3N1全直流變頻空調有時正常,有時外機不啟動并報“E1”,。

分析檢修：上門檢修,，據用戶反映該機有時使用正常，有時不制冷(熱)外機不會啟動,，并且在內機顯示板報“E1”故障代碼,。排除通信電路導致的“E1”。外機板指示燈不亮,，外機繼電器不會吸合,。測量電源管理模塊6A161H 的⑦、⑧腳與熱地之間有+332V,，看來電源輸入電路應該正常,。估計問題在開關電源。初步檢查電路板沒有虛焊,，當使用烙鐵對電容E401引腳加熱后上電居然又能正常啟動,，懷疑E401電容漏電導致容量不足或性能老化而出現有時使用正常有時難啟動的現象。

更換E401(47μF/50V)電容后試機,，故障排除,。

提示：懷疑E401電容可以先測量電源管理模塊6A161H的⑤腳電壓，正常為17.5V左右,，如果電壓過低有可能該電容漏電導致容量衰減,，存儲電荷能力變差也會使其電壓變低。
