1抽真空目的

抽真空環境是指將變頻空調器管路中的空氣,、 水分抽出,， 確保充注制冷劑時管路系統環境的純凈。

不抽真空會有哪些影響：

1,、在變頻空調器的管路檢修中,， 特別是進行管路部件更換或切割開管路操作后， 空 氣很容易進入管路中,， 進而造成管路中高,、 低壓力上升， 增加壓縮機負荷,， 影響制冷效果,。

2、空氣中的水分也可能導致壓縮機線圈絕緣下降,， 縮短使用壽命,；制冷時 水分容易在毛細管部分形成冰堵等。

因此,， 在空調器的管路維修完成后,， 在充注制冷劑之前， 一定要對整體管路系統進行抽真空處理,。

2抽真空的準備

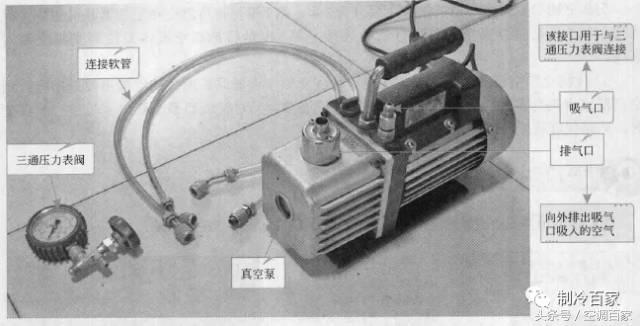

抽真空設備主要包括真空泵,、連接軟管、三通壓力表閥等,；

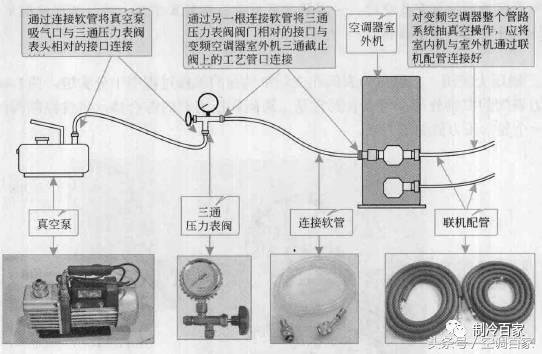

抽真空環境的搭建也是在安裝好抽真空設備后,，將其與待測的空調器進行連接，以便將待測變頻空調器管路中的空氣,、水分抽出,，使管路呈真空狀態，完成抽真空操作,。

1,、真空泵

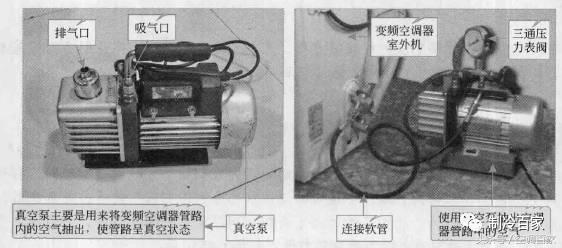

真空泵是對變頻空調器的制冷系統進行抽真空時用到的專用設備。在變頻空調器管路系統的維修操作中,，只要出現將空調器的管路系統打開的情況,，就必須使用真空泵進行抽真空操作。

使用真空泵時,，需要將其與三通壓力表閥進行連接,。變頻空調器檢修中常用的真空泵的規格為2～4L/s（排氣能力）。為防止介質回流,，真空泵需帶有電子止回閥,。

2,、三通壓力表閥

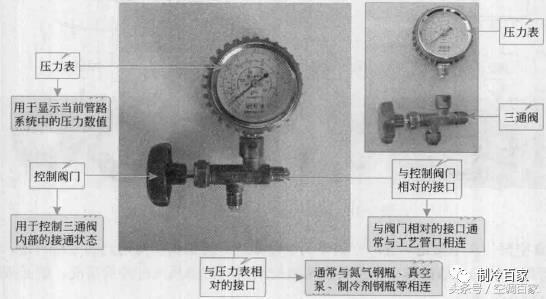

三通壓力表閥在變頻空調器的維修過程中十分關鍵，如下圖所示為三通壓力表閥的實物外形,，可以看到它是三通閥和壓力表的綜合體,，包含控制閥門、三個 接口和一個顯示壓力值的壓力表,。

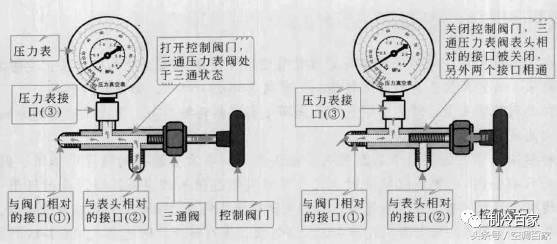

1）,、當控制閥門處于打開狀態時，三通閥的三個接口均打開,，處于三通狀態,；

2）、當控制閥門處于關問狀態時,，三通閥一個接口被關間,，壓力表接口與另一個接口仍打開，如下圖所示：

2抽真空的詳細指導

變頻空調器抽真空主要分為3步：

第1步：將待測變頻空調器聯機配管進行連接,；

第2步：將抽真空設備進行安裝連接,；

第3步：將抽真空設備與待測變頻空調器連接。

第一步：待測變頻空調器聯機配管的連接

待測變頗空調器聯機配管的連接主要是指,，將待測空調器室內機與室外機之間通過聯機配管進行連接。當對空調器整個管路系統進行抽真空時,，應確保聯機配管連接良好,。

第二步、抽真空設備的安裝連接

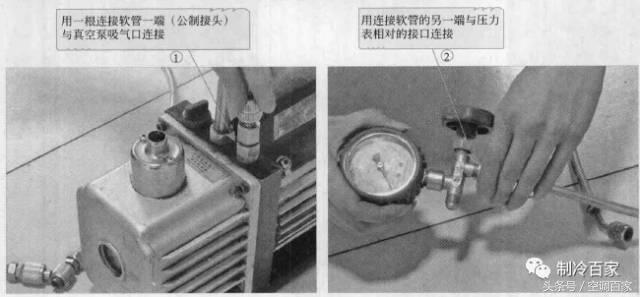

抽真空設備主要由真空泵,、 三通壓力表閥組成,， 抽真空設備的安裝連接就是將真空泵通過連接軟管與三通壓力表閥進行連接。 連接時選取一根連接軟管將三通壓力表閥閥門相對的接口（即與真空泵連接的端口）與真空泵的吸氣口連接,。

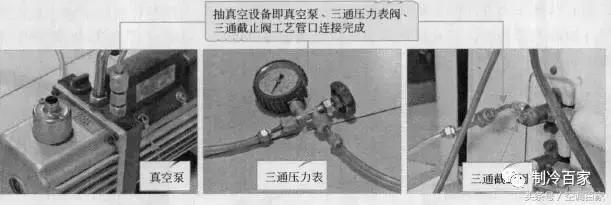

3,、抽真空設備與待測變頻空調器的連接

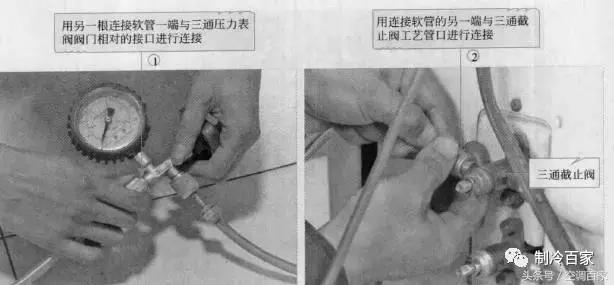

將抽真空設備與待測變頻空調器連接主要是使用另一根連接軟管將抽真空設備與待測空調器連接在一起。 連接時,， 將連接軟管的一端接在三通壓力表閥閥門相對的接口（即與三通截止閥工藝管口連接的端口）上,， 將連接軟管的另一端與三通截止閥工藝管口相連。
