分體式空調器室內機和室外機使用管道連接,，并且可以根據實際情況加長管道,，方便了安裝，但由于增加了接口部位,，導致空調器漏氟的可能性加大。而缺氟是最常見的故障之一,。為空調器加氟是最基本的維修技能,。

一、常見4種閥芯

室內外機連接管通過二通閥和三通閥連接室外機系統,，而二通閥和三通閥的閥芯根據空調器品牌,、生產年代也不相同,，本小節對常見4種二通閥和三通閥閥芯的幵啟和關閉方法作簡單介紹。

1.目前最常見型式

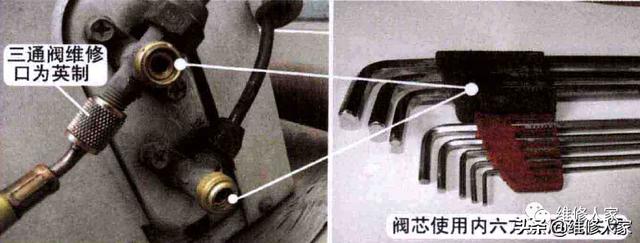

見下圖,。三通閥維修口為英制,，并且?guī)ы斸槪y芯使用內六方幵啟或關閉,，根據空調器品牌或型號不同,，使用內六方型號也不一樣，比如海信空調器通常使用4mm,美的空調器通常使用5mm,。

2.早期春蘭空調器

目前已經不再使用,。三通閥維修口為公制，并且?guī)ы斸?，閥芯使用一字旋桿 幵啟或關閉,，活動范圍只有180度，處于水平位置時為正常使用的幵啟狀態,，位于垂直位置時為移機（或收氟）的關閉狀態,。

3.早期科龍空調器

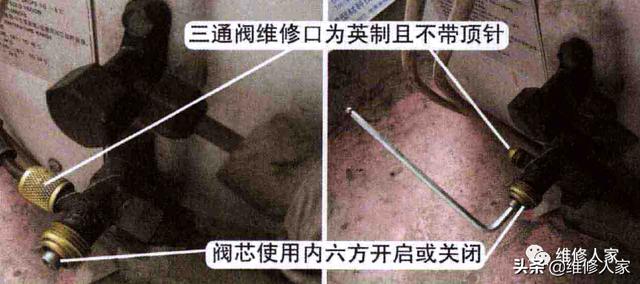

目前巳經不再使用。三通閥維修口為英制,，并且不帶頂針,，閥芯使用內六方開啟或關閉，三通閥的閥芯向外關閉（處于最外圈位置）時,，連接管道的粗管和室外機機內管道相通,，維修口與制冷系統斷幵；使用內六方將閥芯向里旋90度時,，維修口才能與系統相通,。

因此在檢修此類空調器時，如需要測量系統壓力,，將壓力表的加氟管連接至三通閥維修口時,，并不能和制冷系統相連，需要使用內六方將閥芯向里旋轉90度,，維修口與制冷系統相通后,，才能測量壓力和加氟；在檢修完成后,，應先使用內六方將閥芯向外旋轉,，將維修口與制冷系統斷幵，才能取下壓力表的加氟管,，如果直接取下加氟管,，則三通閥維修口處一直向外冒氟，且維修口堵帽也安裝不上。

4.早期美的或春蘭空調器

目前已經不再使用,。三通閥維修口為英制,，分不帶頂針和帶頂針兩種，閥芯 使用方扳幵啟或關閉,。

二,、加氟前準備

1、加氟基本工具

①制冷劑鋼瓶

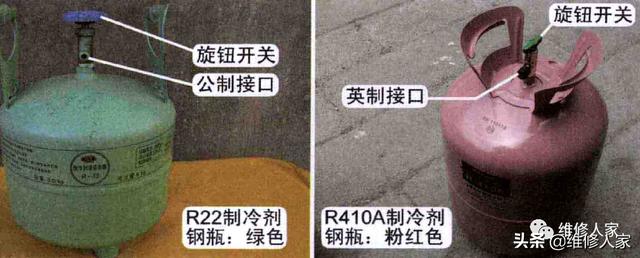

制冷劑鋼瓶實物外形見下圖,俗稱氟瓶,，用來存放制冷劑,。因目前空調器使用的制冷劑有多種，早期和目前通常為R22,而目前新出廠的變頻空調器通常使用R410A或R32,。為了便于區分,，兩種鋼瓶的外觀顏色設計也不相同，R22鋼瓶為綠色,，R410A（R32）為粉紅色,。

上門維修通常使用充注量為6kg的R22鋼瓶及充注量為13.6kg的R410A鋼瓶，6kg鋼瓶通常為公制接口,，13.6kg或22.7kg鋼瓶通常為英制接口,，在選擇加氟管時應加以注意。

②壓力表組件

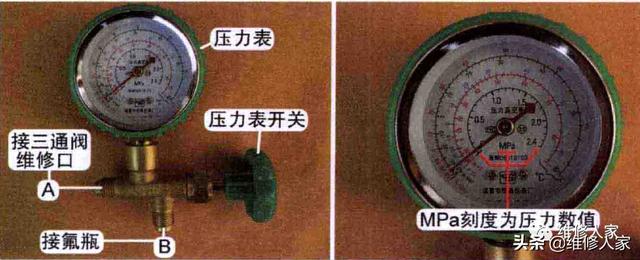

壓力表組件實物外形見下圖,由三通閥（A口,、B口,、壓力表接口）和壓力表組成， 本書簡稱為壓力表,，作用是測量系統壓力,。

三通閥A口為公制接口，通過加氟管連接空調器三通閥維修口,；三通閥B口為公制接口,， 通過加氟管可連接氟瓶、真空泵等,；壓力表接口為專用接口，只能連接壓力表,。

壓力表幵關控制三通閥接口的狀態,。壓力表幵關處于關閉狀態時A口與壓力表接口相 通、A口與B口斷開,；壓力表幵關處于打開狀態時A口,、B口、壓力表接口相通,。

壓力表無論有幾種刻度,，只有印有MPa或kg/cm2的刻度才是壓力數值，其他刻度（例如AC ）在維修空調器一般不用查看。

說明：1MPa = 10 kg/cm2.

③加氟管

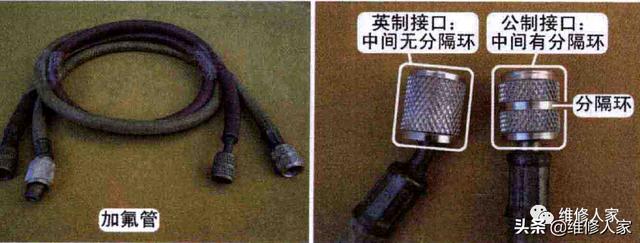

加氟管實物外形見下圖,，作用是連接壓力表接口,、真空泵、空調器三通閥維修 口,、氟瓶,、氮?dú)馄康取Ｒ话阌袃筛纯桑?根接頭為公制-公制,，連接壓力表和氟瓶,；1根接頭為公制-英制，連接壓力表和空調器三通閥維修口,。

公制和英制接頭的區分方法見上圖,中間設有分隔環的為公制接頭,，中間未設 分隔環的為英制接頭。

說明：空調器三通閥維修口一般為英制接口,，另外加氟管的選取應根據壓力表接口（公制或英制）,、氟瓶接口（公制或英制）來決定。

④轉換接頭

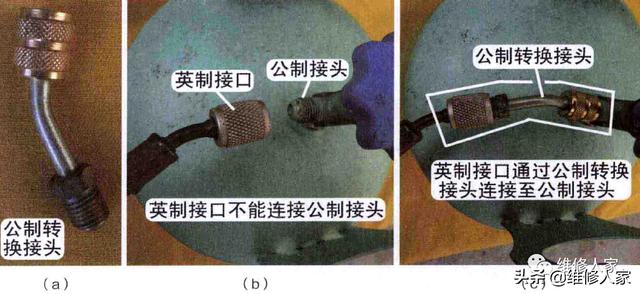

轉換接頭實物外形見下圖 (a),，作用是作為搭橋連接,，常見有公制轉換接頭和英制轉換接頭。

見圖和,例如加氟管一端為英制接口,，而氟瓶為公制接頭,，彼此不能直 接連接。使用公制轉換接頭可解決這一問題,，轉換接頭一端連接加氟管的英制接口,，一端連接氟瓶的公制接頭，使英制接口的加氟管通過轉換接頭連接到公制接頭的氟瓶,。

2.加氟方法

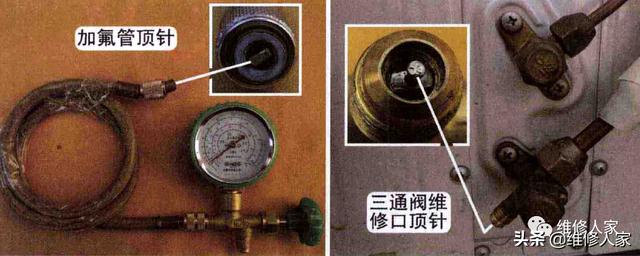

下圖為加氟管頂針和三通閥頂針,。

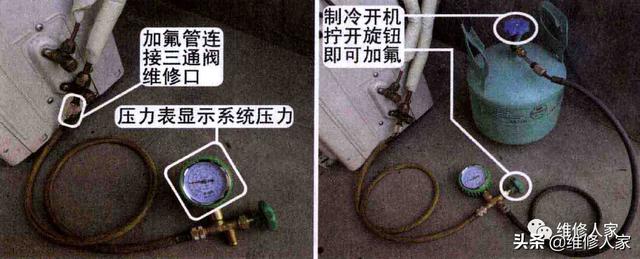

加氟操作步驟見下圖。

①首先關閉壓力表幵關,，將帶頂針的加氟管一端連接三通閥維修口,，此時壓力表顯示系統壓力：空調器未幵機時為靜態壓力，幵機后為系統運行壓力,。

②另外1根加氟管連接壓力表和氟瓶,，空調器制冷模式幵機，壓縮機運行后,，觀察系統運行壓力,，如果缺氟，打開氟瓶幵關和壓力表幵關,，由于氟瓶的氟壓力高于系統運行壓力,， 位于氟瓶的氟進入空調器制冷系統，即為加氟。
