一,、加長連接線中零線燒斷

說明：KFR-70LW/E1簡稱(7053L1 ) A型，為單相3P柜式空調器,，上電后迅速開機,，室內機和室外機均不運行，顯示屏顯示“E1”代碼,。

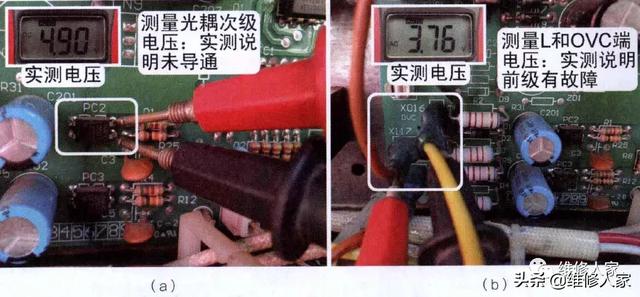

1. 測量光耦次級和高壓保護電壓

使用萬用表直流電壓擋,，紅表筆接光耦次級上端引腳、黑表筆接下蠟引腳,，測量電壓,，正常時光耦次級應導通，電壓約直流0.1V,見下圖,。而實測約為5V,說明光耦次級未導通,，故障在室內機主板。

向前級檢查,，使用萬用表交流電壓擋,，一表筆接主板黃線OVC端子、一表筆接棕線L端子,，正常電壓應為交流220V,見圖,。而實測約為0V,說明室內機主板正常，故障在前級部分,。

2. 測量高壓壓力開關阻值

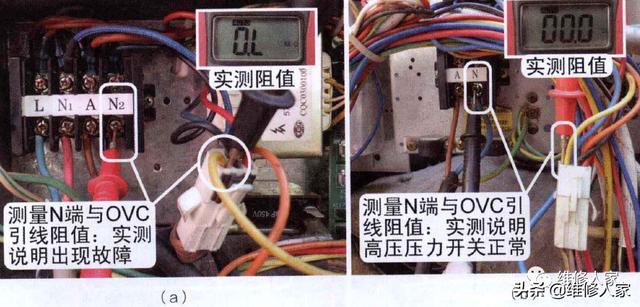

斷開空調器電源,，使用萬用表電阻擋,，見下圖, 一表筆接室內機接線端子上N2端(和N端相連)、一表筆接方形對接插頭中OVC黃線,，正常阻值應為0,，而實測阻值為無窮大，說明故障在室外機,。

到室外機檢査,，仍使用萬用表電阻擋，見圖( b ), 一表筆接N端,、一表筆接方形對接插頭中OVC黃線,，實測阻值為0，說明高壓壓力開關正常,，應檢査室內外機連接線是否導通,。

3. 測量接線端子電壓

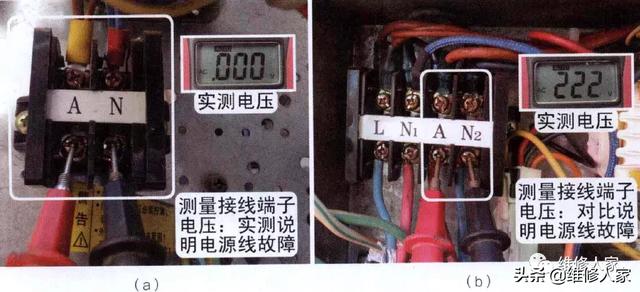

為判斷是3芯的電源線故障還是5芯的信號線故障，見下圖,使用萬用表交流電壓擋,，將空調器通上電源,，測量室外機接線端子電壓，正常電壓應為交流220V,而實測為交流0V,因室外機接線端子供電由室內機接線端子上直接提供(未通過繼電器觸點),，即和電源供電交流220V并聯,，判斷為3芯的電源線出現故障。

再到室內機檢查,，測量接線端子上連接室外機引線的A和N2端子電壓,，見圖 ,實測電壓為交流220V,從而確定為3芯的電源線出現故障。

4. 檢查加長連接線接頭

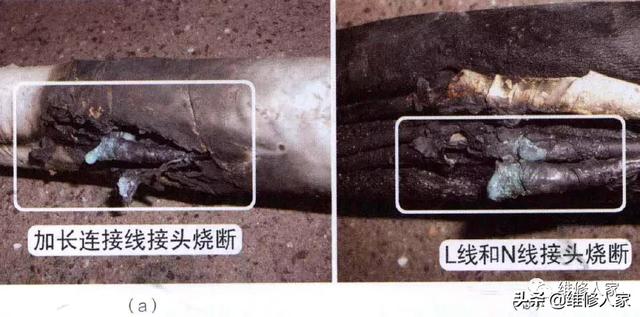

本機室內機和室外機距離較遠,，加長約3m管道，同時也加長了連接線,，檢查加長連接線接頭時,，發現連接管道有燒黑的痕跡，見下圖,判斷加長連接線接頭燒斷,。斷開空調器電源,，剝開包扎帶，發現3芯連接線中L和N線接頭燒斷,，地線正常,，見圖( b)。

5. 加長連接線接頭

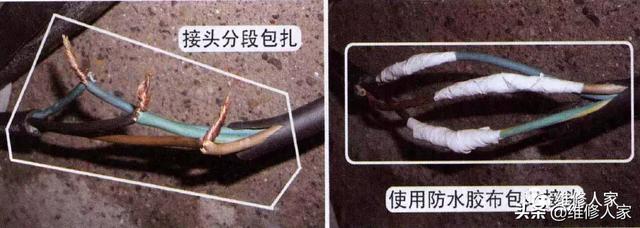

剪掉燒斷的接頭,，將3根引線L,、N、地的接頭使用分段包扎,，尤其是L和N的接頭更要分開,，并使用防水膠布包好,，再次上電試機，開機后室內機和室外機均開始運行,，不再顯示“E1”代碼,，制冷恢復正常。

維修措施：重接分段加長連接線中電源線L,、N,、地接頭。

總結：由于單相3P柜式空調器運行電流較大約12A,因而接頭發熱量較大,，而原機L,、N、地接頭處于同一位置,，空調器運行一段時間后,，L和N接頭的絕緣燒壞，L線和N線短路,，造成接頭處燒斷,，而高壓保護電路OVC黃線由室外機N端供電，所以高壓保護電路中斷,，從而引發本例故障,。

二、室內外機連接線中零相線接反

說明：KFR-70LW/E1簡稱(7053L1 ) A型,，為單相3P柜式空調器,，移機前制冷正常，移機后不制冷,，上電后迅速開機,，室內機和室外機均不運行，顯示屏顯示“E1”代碼,。

1. 測量高壓保護電路電壓和阻值

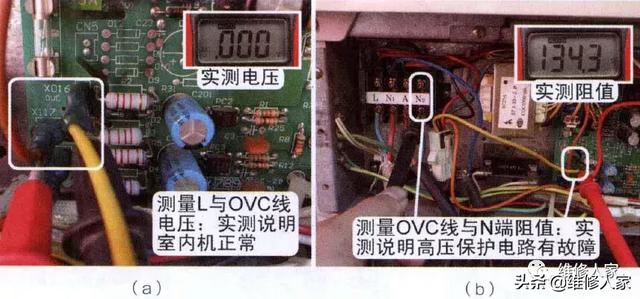

使用萬用表交流電壓擋,，一表筆接高壓保護黃線OVC端子、一表筆接L端,，見下圖,實測電壓約為交流0V,說明室內機主板和顯示板正常,，故障在前級電路。

斷開空調器電源,，使用萬用表電阻擋,，一表筆接主板OVC引線、一表筆接接線端子上N端,，正常阻值為0,，見圖,實測阻值為134.3Ω,說明高壓保護電壓有故障。

2. 測量高壓壓力開關阻值和短接OVC端子

到室外機檢査,，使用萬用表電阻擋,，測量方形對接插頭中OVC黃線和N端阻值,，實測阻值約為0Ω，說明高壓壓力開關正常,，見下圖,。

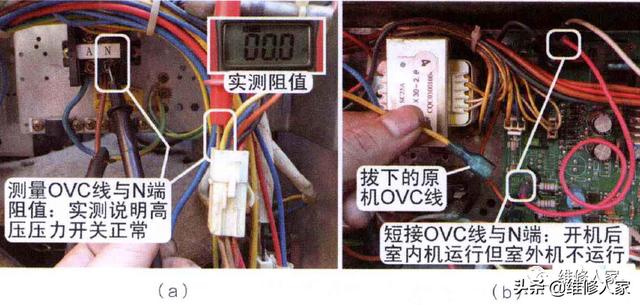

為確定故障部位，見圖,拔下主板OVC端子上黃線,，另外使用1根引線,，一 端接主板N端、另一端接OVC端子,，即短接室外機高壓壓力開關及室內外機連接線,，上電開機后，不再顯示“E1”代碼,，室內風機運行,，但室外機依然不運行，從而確定室內機主板和顯示板正常,，故障在室外機,。

3. 測量室外機電壓和對比電源引線

到室外機檢査，使用萬用表交流電壓擋,，測量室外機接線端子上電壓為交流220V,說明電源線無斷路故障,；一表筆接室外機接線端子N端、一表筆接方形對接插頭中壓縮機交流接觸器(交接)線圈引線測量電壓,，見下圖,實測為交流0V,測量方形對接插頭中室外風機引線電壓仍為交流0V;到室內機檢査,，一表筆接N端，另一表筆接室內機主板壓縮機端子和室外風機端子,，電壓均為交流220V,說明室內機主板輸出正常,。

仔細檢査室內外機連接線的5芯信號線，室內和室外的對接插頭連接正常,，因移機后并沒有加連接線,，判斷5根信號線也沒斷路故障。

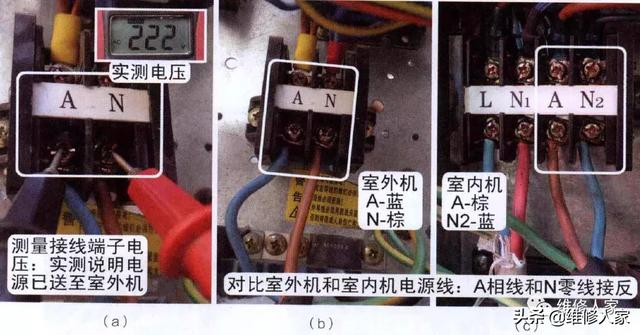

再到室外機檢查時,，査看電源接線端子引線，A為藍線,、N為棕線,，見下圖和 ,而室內機接線端子上為A為棕線、N2為藍線,，通過對比發現為電源連接線中相線和零線接反,。

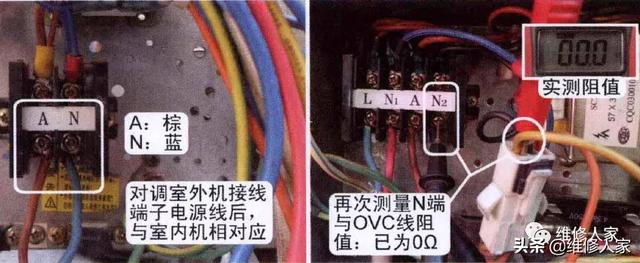

維修措施：見下圖,對調室外機電源接線端子A端和N端的引線，使之與室內機相對 應,；拔下室內機主板短接的引線,，恢復原機OVC黃線,；在室內機使用萬用表電阻擋，測量N 端和方形對接插頭中OVC黃線阻值,，已為正常值0Ω,。上電幵機，室內機和室外機均開始運 行,，制冷恢復正常,，不再顯示“E1”代碼。

總結：

① 本例空調器在移機時,，在室外機將電源線中相線L與零線N接反,，N端上為相線L,經高壓壓力開關至室內機主板OVC端子，與主板L端子電壓為交流0V,相當于高壓壓力開關斷開,，顯示板CPU檢測后判斷高壓保護電路故障,，報出“E1”代碼，并控制整機不開機,。.

② 本例故障如出現在無壓力保護電路的空調器中(例如1P掛式),，相當于壓縮機引線與N零線接反，則表現為壓縮機運行,、室外風機不運行,。

三、三相缺相

說明：KFR-120LW/E ( 1253L ) V-SN5空調器,，用戶反映不制冷,，開機后整機馬上停機,顯示E1代碼，關機后再開機,，室內風機運行,，但3min后整機再次停機，并顯示E1代碼,。

1.測量高壓保護電壓

使用萬用表交流電壓擋,，一表筆接室內機主板L端子棕線、一表筆接OVC端子黃線,，測量待機電壓約為交流220V,說明高壓保護電路室外機部分正常,。

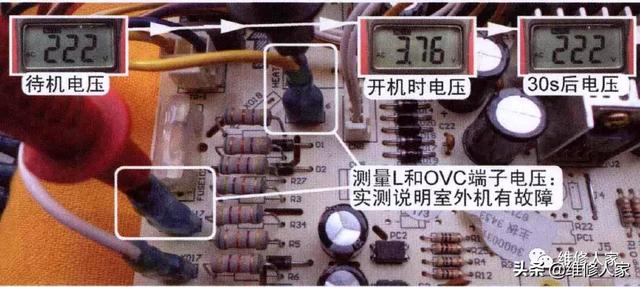

按壓“開/關”鍵，CPU控制室內風機,、室外風機,、壓縮機運行，但L與OVC電壓立即變?yōu)?V,約3s后整機停機并顯示E1代碼,，待約30s后L與OVC電壓又恢復成正常值220V,根據開機后L與OVC電壓變?yōu)榻涣?V,判斷室外機出現故障,。

2. 測量電流檢測板輸出端子

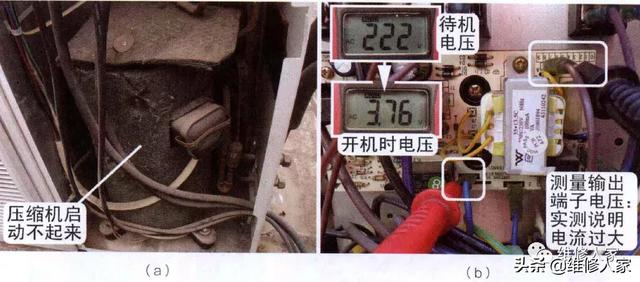

到室外機査看，讓用戶斷開空調器電源,，并再次上電開機,，見下圖,在開機瞬間細聽壓縮機發出“嗡嗡”聲,，但啟動不起來，約3s后聽到電流檢測板繼電器觸點響一聲（斷開）,，約3s后室內機主板停止壓縮機交接線圈和室外風機供電,，同時整機停機并顯示E1代碼，約30s后能聽到電流檢測板上繼電器觸點再次響一聲（閉合）,。

見上圖,使用萬用表直流龜壓擋,，一表筆接電源接線端子L1端（實接電流檢測板L輸入引線）、一表筆接電流檢測板繼電器的輸出引線（連接高壓壓力幵關）,，實測待 機電壓為交流220V,在壓縮機啟動時約3s后繼電器觸點響一聲后（斷開）變?yōu)榻涣?V,再待約3s后室內機主板停止交接線圈供電,，即斷開壓縮機線圈供電，待約30s繼電器觸點響一聲后（閉合）,，電壓恢復至交流220V,從實測說明由于壓縮機啟動時電流過大,，使得電流檢測板繼電器觸點斷開，高壓保護電路斷開,，室內機顯示E1代碼,，判斷為壓縮機或三相電源供 電故障。

3. 測量壓縮機線圈阻值

待機狀態交接觸點斷幵,，相當于供電斷幵,，下端觸點電壓為交流0V,此時即使室外機接線端子三相供電正常，使用萬用表電阻擋,，測量交接下方觸點的壓縮機引線阻值,，也不會損壞萬用表。

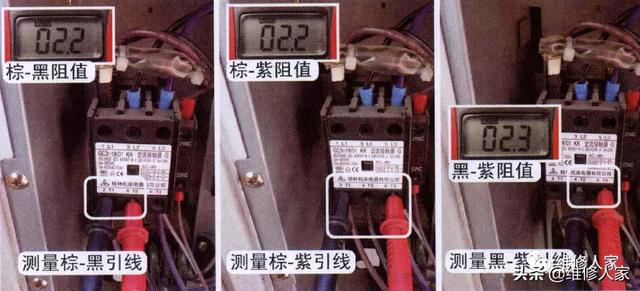

實測棕-黑引線阻值為2.2Ω,、棕-紫弓I線阻值為2.2Ω,、黑-紫弓I線阻值為2.3Ω，3次測量 阻值相等,，判斷壓縮機線圈正常,。

4. 測量接線端子電壓

因三相供電不正常也會引起壓縮機啟動不起來，使用萬用表交流電壓擋,，測量三相供電電壓,；又因電源接線端子上三相供電直接連接到交接上方觸點，所以測量交接上方觸點引線電壓相當于測量電源接線端子的Ll-L2-L3端子,。

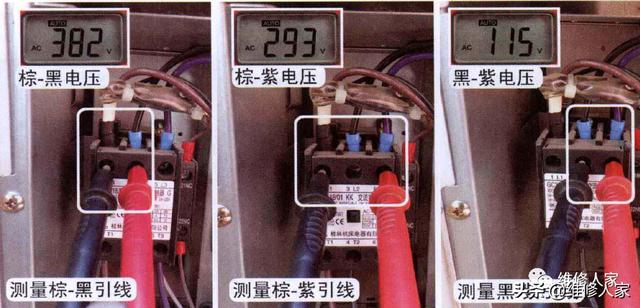

測量棕（接L1）-黑（接L2）引線電壓為交流382V,、棕-紫（接L3）引線電壓為交流293V.黑-紫引線電壓為交流115V,說明三相供電電源不正常，紫線（L3）端子出現故障,，見圖。

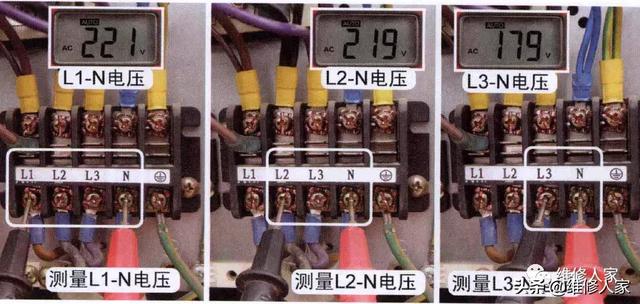

依舊使用萬用表交流電壓擋,，測量三相供電端子與N端電壓,，實測Ll-N端子電壓為交流 221V,、L2-N端子電壓為交流219V. L3-N端子電壓為交流179V,根據測量結果也說明L3端子對應引線有故障，見下圖,。

5. 測量壓縮機電流

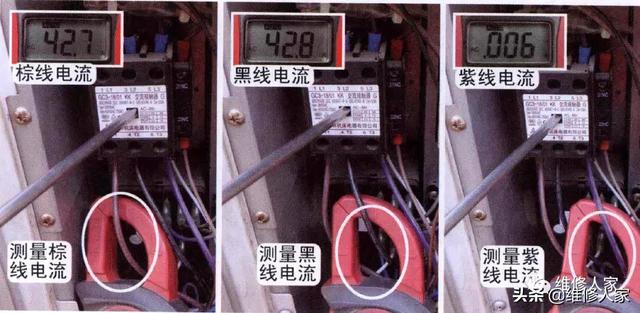

使用螺絲刀頭按壓交接的強制按鈕,，強制為壓縮機供電，同時使用萬用表交流電流擋,，依次測量壓縮機的3根引線電流,，實測棕線電流約43A、黑線電流約43A,、紫線電流為0A,。綜合測量三相電壓結果，判斷壓縮機啟動不起來,，是由于紫色即L3端子缺相導致,。

說明：壓縮機啟動不起來時因電流過大，如長時間強制供電,，容易使內部過載保護器斷開,，斷開后壓縮機3根引線阻值均為無窮大，且恢復等待的時間較長,，因此,，測量電流時速度要快。在強制供電的同時,，能聽到電流檢測板繼電器觸點閉合或斷開的聲音,，此時為正常現象,。

維修措施：檢査空調器的三相供電電源,，在空氣幵關處發現對應于L3端子的引線螺絲未擰緊（即虛接）,經擰緊后在室外機電源接線端子處測量L1-L2-L3端子電壓，3次測量均為交流380V,判斷供電正常,，再次上電開機,，壓縮機啟動運行，制冷恢復正常,。

總結：

① 本例空氣開關處相線虛接,，相當于接觸不良，L3端子與Ll,、L2端子電壓變低（不為交流0V）,相序保護器檢測后判斷供電正常,，其觸點閉合，但室內機主板控制交接觸點閉合為壓縮機線圈供電時,，由于L3端缺相,，壓縮機啟動不起來時電流過大，電流檢測板繼電器觸點斷開，CPU檢測后控制整機停機并顯示E1代碼,。

② 如果空氣開關處L3端子未連接,，L3與Ll、L2端子電壓為交流0V,相序保護器檢測后判斷為缺相,，其觸點斷開,，引起開機后室外風機運行、壓縮機不運行,，空調器不制冷的故障,，但不報“E1”代碼。
