E5：過流保護

1,、故障概述：

室內機顯示E5，室內“運行”指示燈滅3S閃爍5次,。

保護時壓縮機停,，室外風機延時30秒停。

過流保護主要是保護電子元器件,、模塊和壓縮機等部件,，防止電流過大熱聚集燒壞。

2,、故障原因：

1）,、室外機輸入電流保護：

室外機主板通過交流互感器檢測此電流，用于壓縮機頻率的限制,、降頻或停機,。如果達到停機電流值則報電流保護。保護電路如圖所示,。

正常情況下因?yàn)橛邢揞l和降頻不會出現此保護,，但是如果電流達到限頻或降頻值后突然輸入電壓波動、或者頻率到達最低頻后仍然有大電流則有可能出現此保護,。

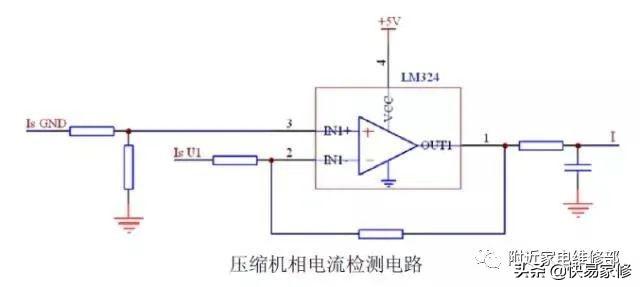

2）,、壓縮機相電流保護：

控制板檢測壓縮機相電流用于壓縮機頻率的限制、降頻或停機,。

當壓縮機超過設定值時開始降頻,，當頻率降到最低時，電流仍大于設定值則保護停機,。

變頻壓縮機相電路保護故障排除請參考H5模塊過流保護,。

3、可能故障點：

首先判斷是哪種過流保護：

用電流鉗表測試一下室外機零線或火線電流,，出現保護前如果電流達到保護值或者低于保護值1～2A,，則可以判斷為室外機輸入電流保護，否則可能是壓縮機相電流保護,。

1）,、室外機輸入電流保護

1電網電壓低，波動大

2系統負荷高，在惡劣的工作環境下高頻運轉

3交流互感器及相關電路故障

2）,、壓縮機相電流保護（處理流程參照H5模塊過流保護）

1電流檢測電阻RES1,、RES2、RES3某個短路,，引起采樣電流偏大

2驅動板電流放大電路故障

3電子膨脹閥故障或其它系統異常導致壓縮機運行時電流偏高保護

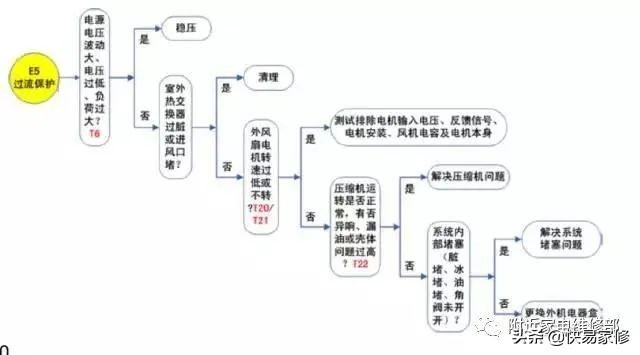

4,、標準化處理流程：
