故障癥狀一：外機板“PTC1故障”導致一臺美的KFR-35W/BP3N1全DC變頻空調啟動后無響應,，內機報錯“E1”故障,。

分析與維修：開機啟動機器，內部機器運行一段時間后，報出“E1”故障碼,。從內機送到外機的三條線中L(火線)和N(零線)之間有AC220V,，N(零線)和S(通訊線)之間有電壓但基本不會跳。從外觀上看,，認為是通訊故障,，但檢查后發現外接機板上的LED指示燈都不亮，估計不是通訊電路的問題,。移除外部電路板并連接檢測器,。如果發現或報告“E1”故障，測量開關電源沒有電壓輸出,。繼續向前看,，繼電器沒有接通。測量RY1繼電器的觸點,，一端有AC220V，另一端有0V,，說明PTC1開路故障導致開關電源無供電,，開關電源無電無法自然供電給CPU，CPU無電無法控制通信電路,，所以整個外機板都不工作,，包括外機的通信電路，所以上電后會報“E1”故障,。

更換PTC1后的故障排除,。

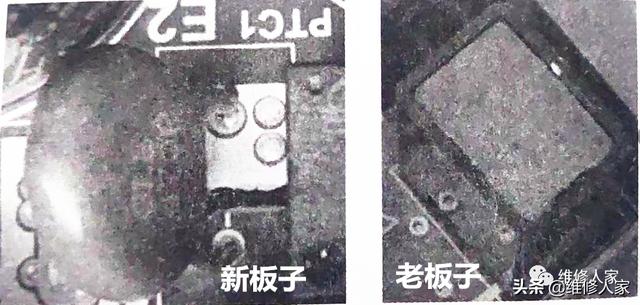

提示：該板使用的PTC1熱敏電阻的故障率高于凸臺上的PTC。檢修時請注意這個部件,。如下圖所示,，是新舊PTC的對比圖。

故障癥狀二：外機板上“6A161H模塊損壞”,，導致一臺美的KFR-35W/BP3N1全DC變頻空調外機無響應,，內機報錯“E1”故障。

分析與維護：連接檢測儀后,，給外接機板通電,。如果模擬運行發現外機指示燈不亮，立即報告外機不工作的“E1”故障碼,。仔細一聽,，發現外機板發出“吱吱”的聲音，以為是外機變壓器發出的,，仔細一查其實是電源模塊,。外部測量機各回路無電壓輸出，斷電后測量開關模塊外圍器件正常，開關變壓器和負載無短路和漏電現象,。初步懷疑保護產生的噪音是功率模塊內部嚴重過載造成的,。

更換6A161H電源管理模塊后的故障排除。

故障癥狀三：一臺美的KFR-35W/BP3N1全DC變頻空調對外板電阻R601爆炸響應失敗,，內部機報“E1”故障,。

分析與維修：空調開機時，內部機顯示“E1”故障,。起初,，人們認為是通訊故障。通過測量?jī)?nèi)部單元,，沒有問題,。當拆下外部機電控制板時，發現外部單元板的DC總線電路的電阻R601(0.01)已經熔斷,，周?chē)黄岷?。如圖所示。

從損壞情況來看,，機器肯定是發生了嚴重的短路,，必須找出原因才能更換R601。最有可能發生大電流短路的器件是PFC功率管和壓縮機驅動模塊,。通過測量,，確實是PFC功率管短路導致DC母線大電流直接從“”流向“-”極，從而導致電阻R601被瞬間大電流損壞,，導致外部開關電源無法形成供電回路,，所以會報“E1”故障碼。檢查整流橋BR1和壓縮機驅動模塊是否正常,。

更換功率管RCTH60和001/5W電阻后的故障排除,。

提示：遇到類似這樣的故障，是大電流短路引起的,，記得仔細檢查,，不要隨便更換燒壞的器件，以免因?yàn)椴檎夜收显虿粡氐锥鴮?dǎo)致更大的故障,。

癥狀四：外接機板開關電源中E401的電容容量減小,，導致漂亮的KFR-35W/BP3N1全DC逆變器

提示：如果懷疑E401電容，可以先測量電源管理模塊6A161H的腳電壓,，正常情況下大概是17.5V,。電壓太低的話，可能會因?yàn)殡娙萋╇妼?dǎo)致容量衰減,，電壓也會因?yàn)閮?chǔ)電能力差而變低,。
