最近有用戶想自己學做一根網線，買了網線和水晶頭,，一起買了做網線需要的網線鉗和網線測試儀,，但是買回來之后發現不知道怎么連接。那怎么連接線纜水晶頭呢,？下面,，安裝之家將分享線纜水晶頭連接圖的公式順序和詳細步驟。

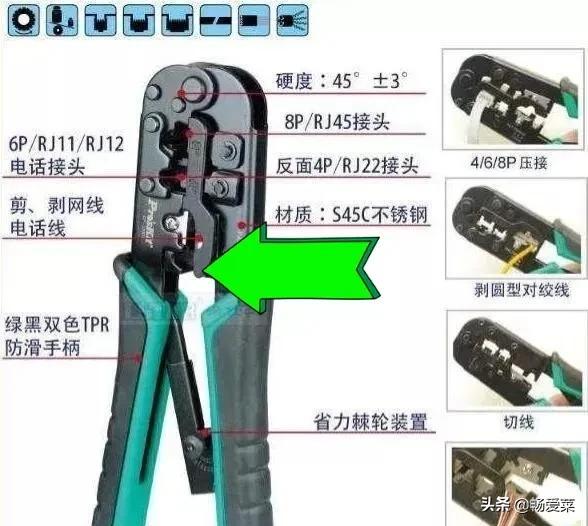

我們主要使用線夾的三個功能：剝,、切,、壓水晶頭。最后的功能之一是焊線夾鉗的獨特和主要功能,。在壓水晶頭的過程中,，只需要鋼絲鉗，其他什么都不需要,。

壓水晶頭用的就是水晶頭凹槽的這部分,。一般線夾都有各種規格(不同尺寸)的凹槽，但是在壓線的時候,，我們只需要用8P的凹槽就可以了,。

使用起來也很簡單。將網線插入水晶頭后,，將水晶頭放入凹槽中,，用力按壓。

水晶頭的制作

下面詳細說說線纜水晶頭的制作方法(共五步),。

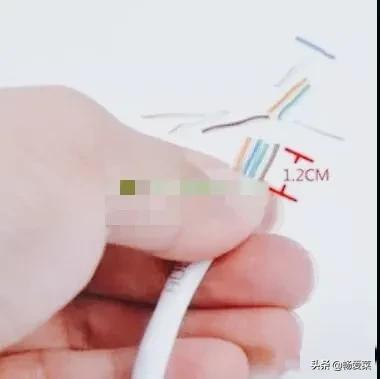

第一步,，脫皮

剝下網線的外層絕緣層，露出里面的彩色絕緣層,。剝電纜時要注意,，不要傷到內絕緣。

第二步,，劃

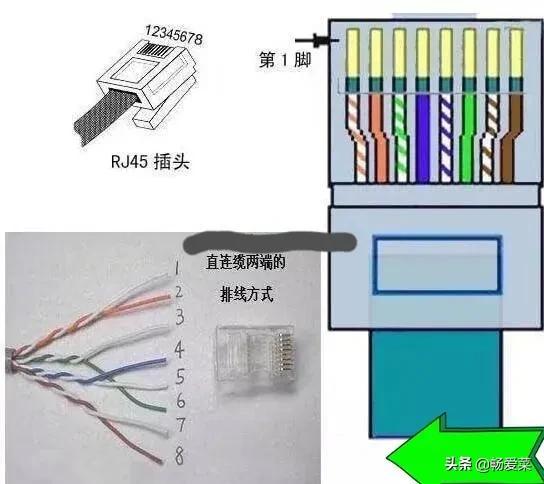

排線是水晶頭制作的重頭戲,，也就是把網線的線色按順序排好。現在的網線都是“雙絞線”,，就是里面的細小電線成對絞在一起,，一共4組,，也就是8根線。

八行中,，四行全是白的,。為了在名稱上有所區分，我們?cè)谒鼈冏陨砭€條顏色的基礎上,，加上與它們絞在一起的線條顏色來命名,。例如，與橙線交織的白線稱為“橙白線”(或“白橙線”),；與藍線交織在一起的白線稱為“藍白”(或“白藍線”),。

排線有兩個標準，T568A和T568B——,。兩種安排沒有本質區別,，但選擇時有規律可循.敲黑板很重要：

兩種接線順序有兩種選擇方式：十字線和直線。交叉線是指同一根網線的兩個水晶頭連接方式不同,；直通線是指同一根網線的兩個水晶頭選擇相同的連接,。交叉線一般用來連接同類的設備，比如電腦,，路由器,，路由器(現在也有支持直線的設備，但是保險起見還是用交叉線比較好),。直接線路用于連接不同類型的設備,，如計算機和路由器。更多信息請關注微信微信官方賬號的“電工電氣學習”,。

顯然,，直線更適合在家里。所以在家族中,，一般所有的水晶頭只選擇一種排列方式,，要么——T568A，要么T568B,。

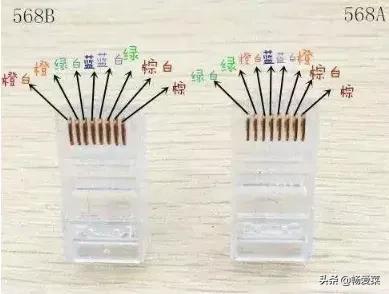

T568A的排線順序是：白綠,、綠、白橙,、藍,、白藍、橙,、白棕,、棕；

T568B的排列順序是：白橙,、橙,、白綠,、藍、白藍,、綠,、白棕、棕,。

第三步,，切割

把網線整理好，拿在手里,，按住——,，一定要按好,。這時候你就分不清那么多白色線纜原來是和哪根線絞在一起的了,。把線放在線夾里剪斷。

修剪的目的是修剪八根網線,，所以如果沒有一次性修剪完,，就需要重新修改。

第四步：插入

將切斷的網線按順序插入水晶頭——,，不要?jiǎng)內ル娋€外皮,。插入水晶頭時，注意兩點：

1.應該是面向水晶頭背面插入,，也就是沒有卡槽的那一面按按鈕,；

2.網線插入水晶頭后，要保證網線的部分外絕緣皮在水晶頭內,。如果露出內絕緣皮,，再重復剪線的步驟，將八根小線剪短,。

細線外露,，不合格。

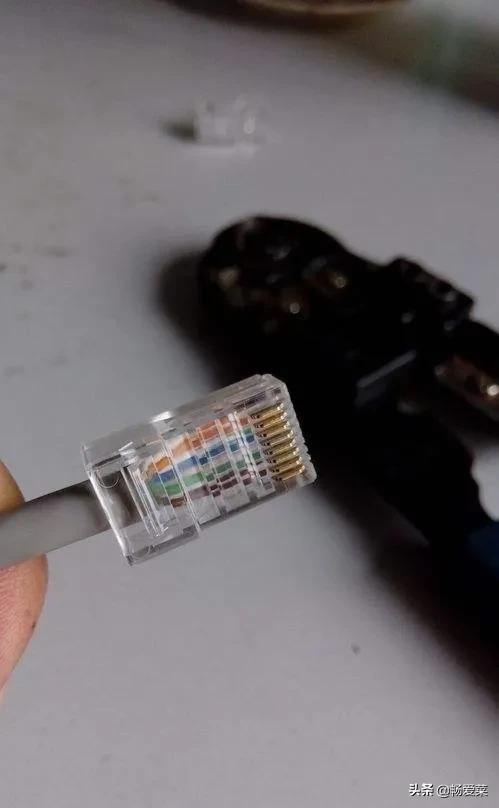

第五步,，壓制

將水晶頭放入線夾的8P槽中,，用力按壓。成功后不要忘記測試水晶頭

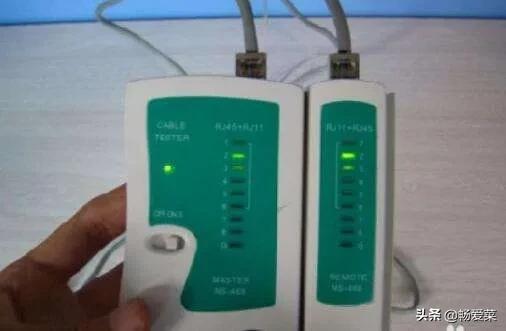

如何測試水晶頭連接是否正確,？我們需要使用另一個工具,，——水晶頭測試儀。這個東西也不貴,?？梢灾苯釉诰W(wǎng)上買西裝。線夾測試儀的N號水晶頭也就二三十元,。

檢測方法非常簡單,。有兩個測試者,。將同一根網線的兩個水晶頭分別插入測試儀。只要測試儀的八個燈分別點亮,，就證明水晶頭連接好了,。
