有朋友反復提到如何安裝LED顯示屏,。今天我們就來了解一下圖文并茂的led顯示屏的安裝,。

一般是框架、單元板,、線纜,、電源、控制卡,、處理器,、控制計算機等材料。會被選中自己組裝LED顯示屏,，那么如何將模塊組裝成一個大的LED顯示屏并正常使用呢,？以下是您的詳細安裝步驟。

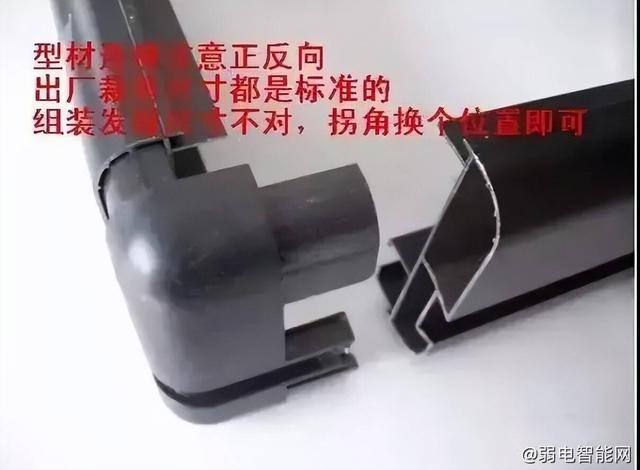

1.首先拼接切割的型材,，也就是組裝顯示屏的外框,。市面上一般的型材無非是方形和圓形，但是組裝方式都是一樣的,。根據設定尺寸的LED顯示屏尺寸CAD圖,，選擇鋼結構材料(40*40*1.5mm方管)，然后將材料切割成相應尺寸,，焊接成誤差不超過1mm的方形,，CAD結構設計圖，并焊接主框架,，將焊接好的框架固定在墻上,。

2.組裝好外框后，將P10單元板放入框架中(注意框架的正反面,，有凹槽的一面為正面),。此時安裝背條的位置相當準確，避免了誤換所有片的麻煩,。

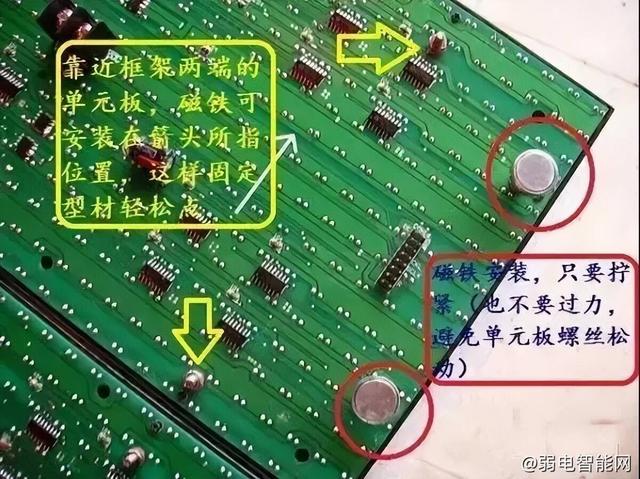

3.背帶固定后,，取下框架，安裝磁鐵，如下圖所示：

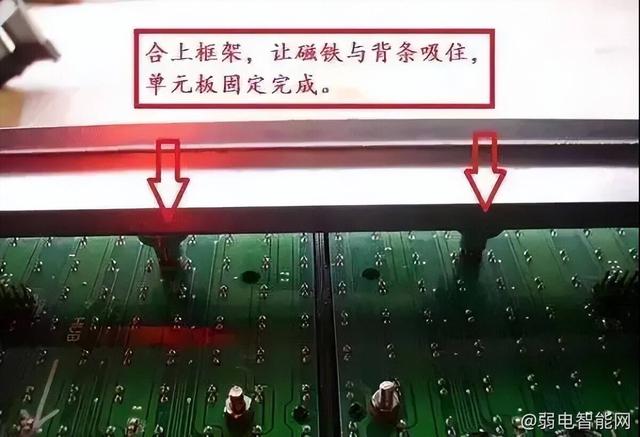

4.固定單元板,。

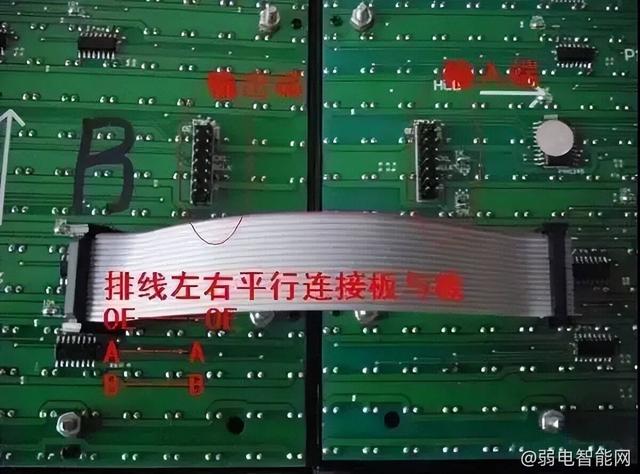

5.連接扁平電纜和上下電源線,。

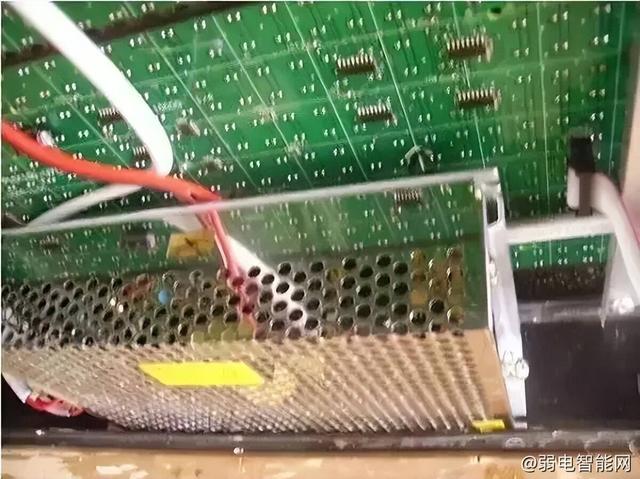

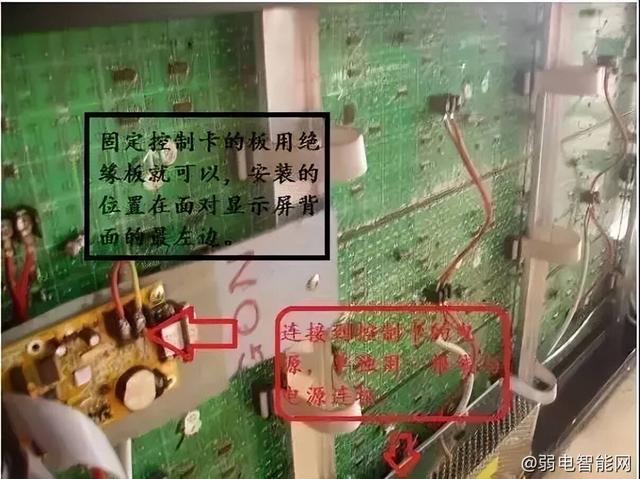

6.固定顯示器電源和LED控制卡，并將LED控制卡與電源線連接,。用電源線將LED控制卡與最近的單元板連接,，控制卡上標有正負極。

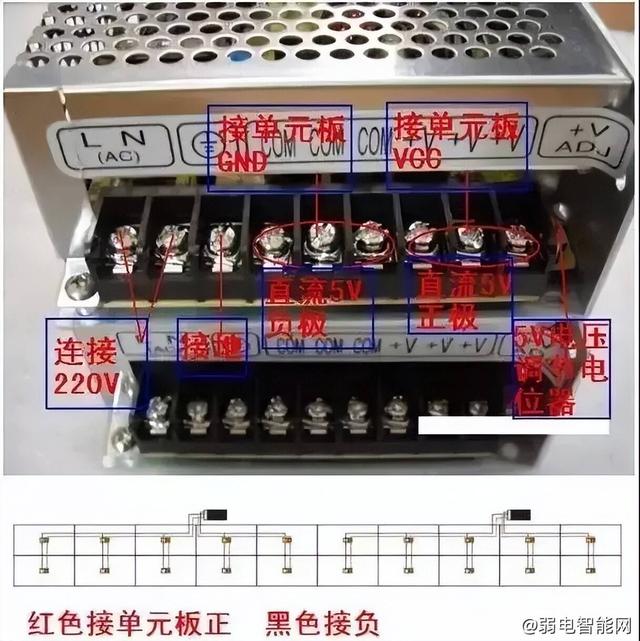

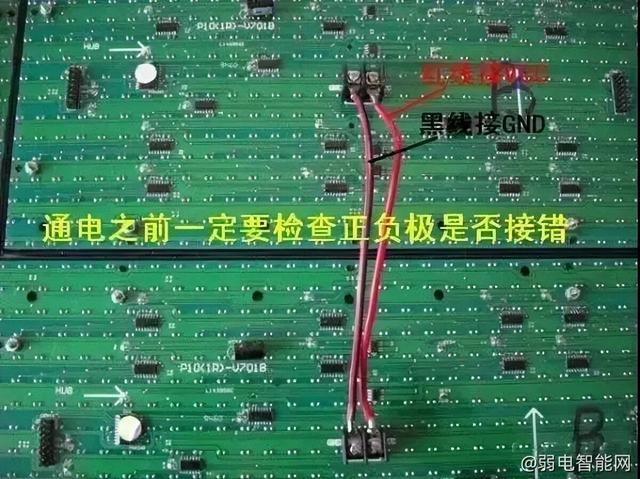

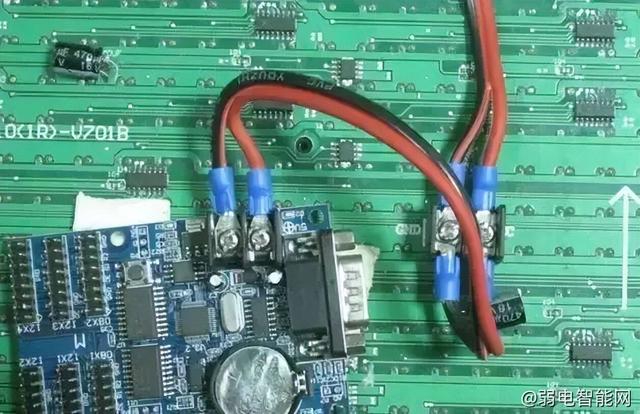

7.將顯示電源連接到顯示單元板上,，注意正負極,。推薦使用SVV2*1.0軟芯線，即根據屏幕大小選擇1平方雙軟芯線的主電源,。

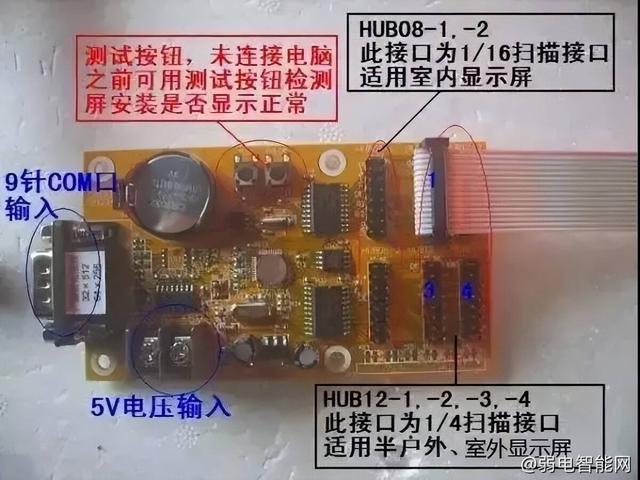

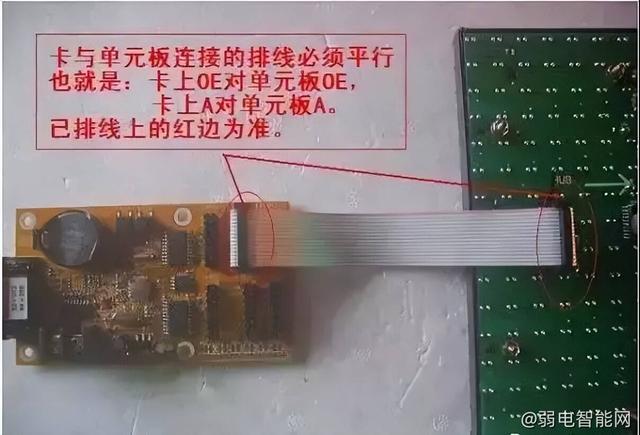

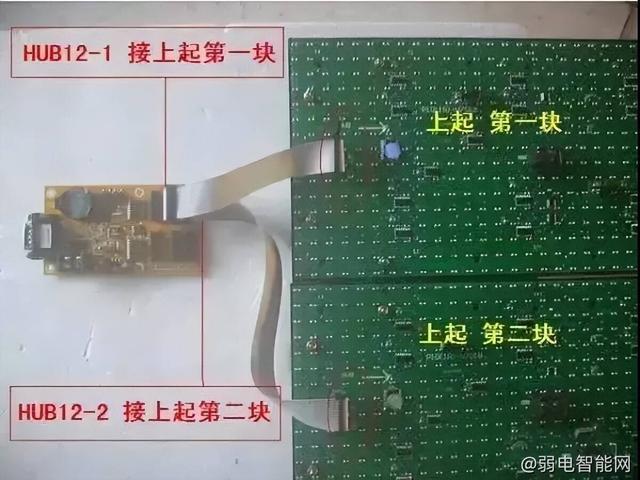

8.控制卡連接到單元板的扁平電纜(特別重要),。請?jiān)谶B接前仔細閱讀。屏幕沒有固定在墻上,。這是最關鍵的一步。您可以通過先測試按鈕來檢查屏幕是否安裝正確,。

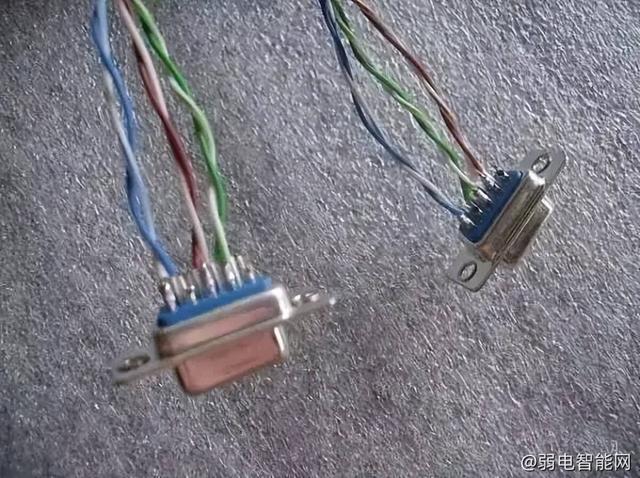

9.數據線(一般短距離可以配合超五類網線使用)正常與串口2,、3、5交叉,，也有平行線,。軟件光盤通常有接線說明。
