大家好,，這是陶藝電腦,。今天，我將告訴你一些關于監控的事情,。這篇文章屬于長篇技術教學,。如果精通，請繞道,。如果不了解或者不精通,，請耐心看完?；蚨嗷蛏俣紩?huì)有所收獲,。

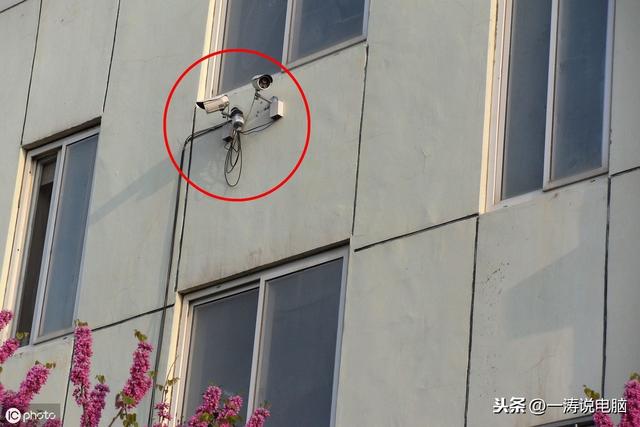

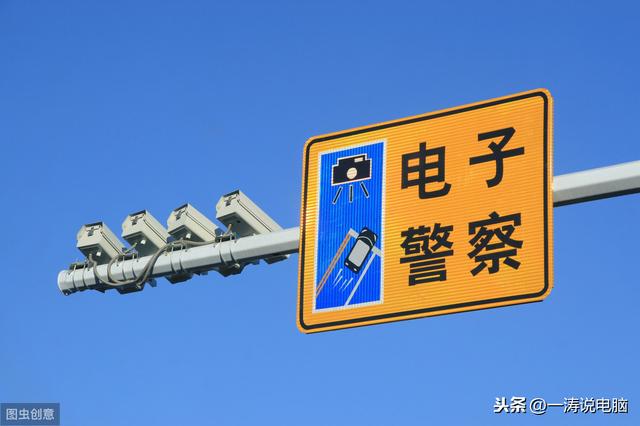

交通監控

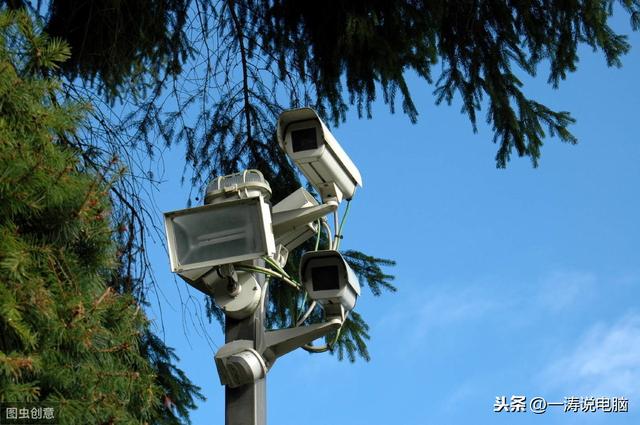

公共安全監控

社區監控

說起監控,，大家已經很熟悉了,。大街小巷都是。我們?cè)诮稚峡吹浇煌ūO(jiān)控,，治安監控,，治安監控。今天,，我將與你分享如何安裝常規監控,。監控分為模擬信號和數字信號。現在大部分都是數字信號,，逐漸模擬信號會被淘汰,。今天主要講解數字信號的安裝。首先,，我們需要了解一下常用的監控設備,。

監控常規設備和常規輔助材料：

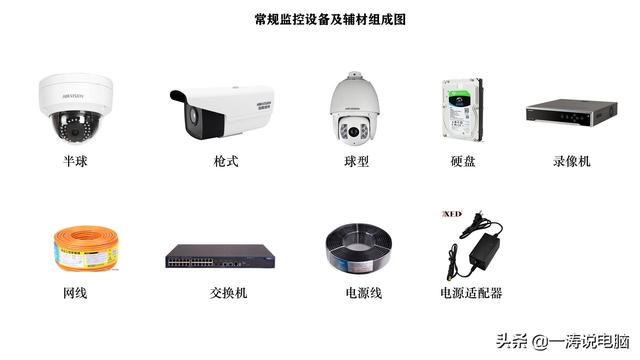

常見的監控設備有：攝像頭、開關,、硬盤錄像機,、監控硬盤。日常監控使用的輔助材料有：網線,、電源線,、電源適配器。為了讓你更直觀的了解,，我特意給你做了一張圖,。請看下圖,。

通過上圖，我們可以看到幾種類型的相機,。下面介紹這幾類的使用場景和相機的一些重要參數,。

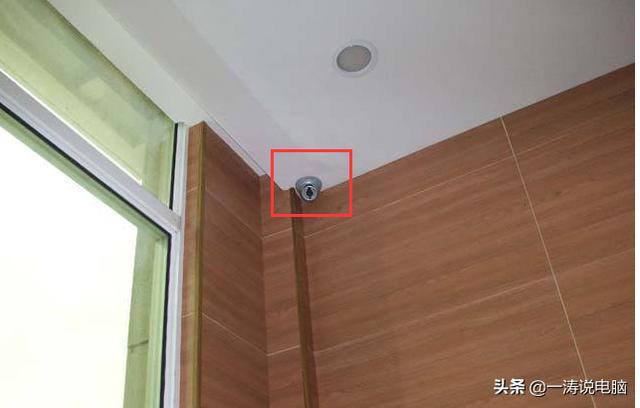

半球相機：只是形狀是半球而已。半球攝像頭體積小,，外形美觀,，適用于公司等辦公場所和裝修水平較高的場所。最大的特點就是美觀,，安裝方便,。

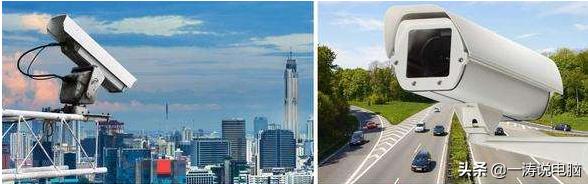

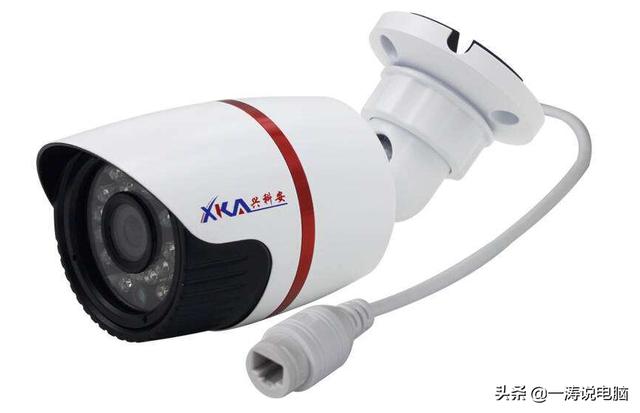

槍式相機：因外形而被稱為槍式相機，一般適合戶外使用,。

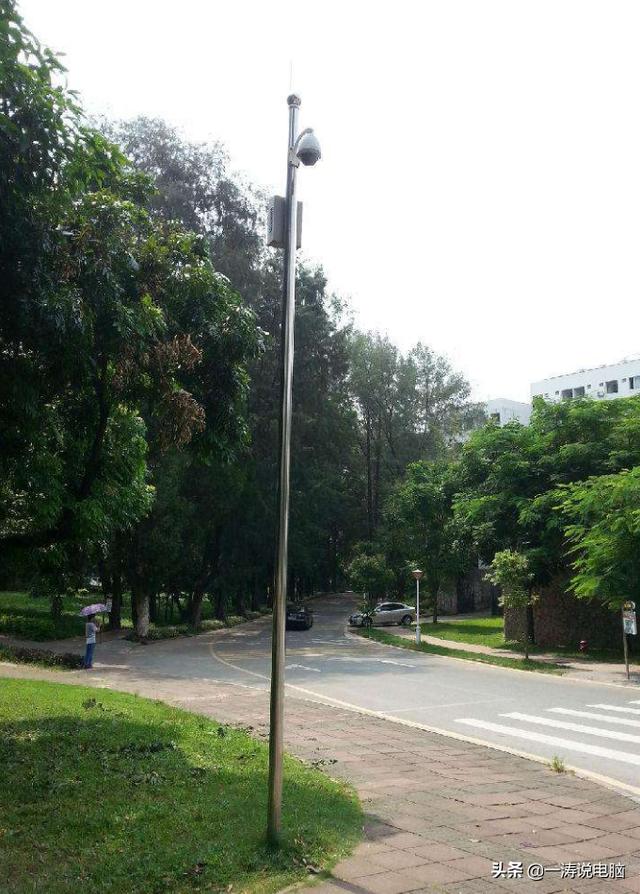

球相機：顧名思義,，看起來像個球，俗稱：球機,。球形攝像機可以360旋轉,，這是球形攝像機最大的特點。除了旋轉,，還可以放大縮小,。一般來說，球型攝像機會用在戶外空曠的地方,，因?yàn)樗梢孕D(zhuǎn),，在一些特殊的應用場景下發揮優勢。比如下圖的球機,，可以設置旋轉180,，這樣就能看到路面了。如果換成槍機攝像頭肯定不行,，這就是球機的優勢,。

上面介紹了相機的使用場景，然后介紹了關于相機的幾個重要參數,。請仔細檢查,。

重點：攝像頭參數

為了讓大家快速理解，這里不是更專業的解釋,，而是通俗易懂的解釋,。

1.相機的像素，例如：200萬像素或400萬像素,。你可以這樣理解,。像手機攝像頭，像素越高，成像分辨率越高,。

2.相機焦距：相機的另一個重要參數是焦距,。這里，我用人眼做類比,?？吹脧V，看不遠,，看得遠,，看不廣。一般焦距有3.6MM,，6MM,，8mm，12mm,，16mm,，這些都是最常用的角度。角度越大,，距離越近,。3.6mm鏡頭67.4度，15m,，6mm鏡頭42.3度,，20m，8mm鏡頭32.6度,，25m,，12mm鏡頭22.1度，40m,，16mm鏡頭17.1度，距離60m,。3.6mm鏡頭一般用于監控收銀臺,、酒店前臺等。在不同的場景中使用非參數相機,。

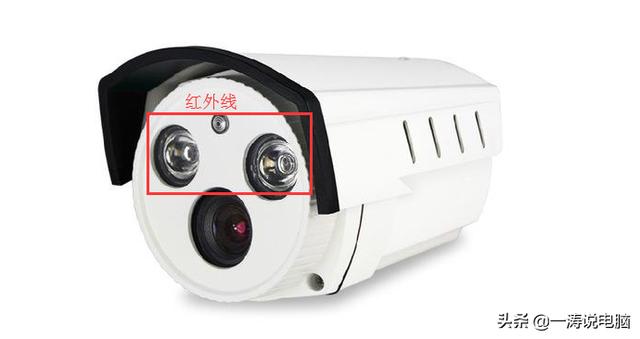

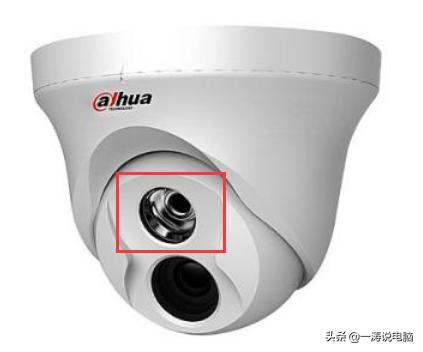

3.紅外線：現在的相機一般都裝有紅外線,，是用來補光的。光線不足時,，相機會自動開啟紅外線補光,，紅外線

線應用于最多的就是晚上，在完全無光源的情況,，攝像頭通過紅外線補光可以捕捉到一定的畫面,，這就是紅外線的作用。（以前的攝像頭紅外晚上一般會有一個紅點,，現在技術進化了沒有紅點了）

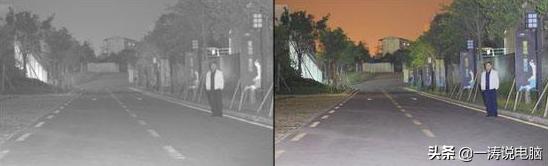

左圖為晚上無光源紅外線補光后的效果,，右圖為正常采光效果

為什么晚上錄出來的視頻是黑白的,，那是因?yàn)椴晒獠蛔悖瑸榱藵M足各種環境攝像頭廠商們都推出了自己全彩攝像頭,，即使在晚上無光源的情況下錄出來的視頻同樣也是彩色的,，但是價格肯定會比不是全彩的要貴一些，這根據客戶要求自行選擇,。

在介紹完攝像頭,，接下來在繼續介紹錄像機，同樣也是重點,。

重點：硬盤錄像機參數

之所以叫硬盤錄像機,，是因?yàn)橐延脖P裝進錄像機里面，通過硬盤來儲存錄像數據,，所以取名叫硬盤錄像機,。下面先介紹一下如何安裝硬盤到錄像機。

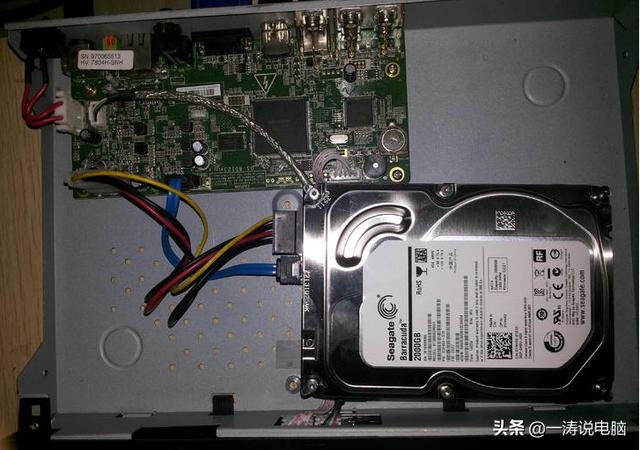

安裝硬盤

其實安裝硬盤到錄像機非常的簡單,，只要把錄像機的外殼拆開按照對應的位置固定好硬盤即可,，然后插上自帶的電源線和數據線就可以了。（不用擔心線束插錯問題,，因?yàn)殇浵駲C(jī)上就那么幾個接口,，插反了插不進去）

硬盤錄像機分為：4路、8路,、16路,、32路，這是市場上常見的,，還有一些不常見的64路,、128路等。這個其實很好理解,，4路就是只能安裝4個攝像頭,，8路就是只能安裝8個攝像頭，以此類推,。（注意：一定要選擇好路數,，否則只能更換錄像機，例如：你選擇了4路錄像機,，但是在中途你要安裝5個攝像頭,，這時只能選擇更換8路錄像機，別無選擇,，因?yàn)檫@是廠家在出廠都設置好了的,，是無法更改的，千萬別動歪注意沒用的）除了路數，硬盤錄像機還有一個重要參數就是盤位,，什么是盤位呢,，就是能安裝幾個硬盤，一般市場上常見的有,，1-16盤位,，就是最多可以安裝16個硬盤。在實際安裝中我們需要得到攝像頭碼流和儲存天數,，才能計算出具體需要多大的硬盤和用幾盤位的錄像機,，在后面我會教大家怎么計算，這里先理解一下意思,。（注意：這里的盤位和路數是一樣的,，是不能添加的，所以一定要計算精確,，否則唯一的辦法就是換更大容量的硬盤,。）

接下來，在說說關于網線的事

數字監控肯定是少不了網線的,，網線在監控中的作用也是至關重要的它承擔著數據傳輸?shù)闹卮筘?zé)任,，所以網線的質量必須要過關，不然會嚴重影響監控系統的整體質量,。（在實際操作中網線用太好成本太高,，用太差傳輸可能成問題，建議監控中使用：五類網線,，屬于中等）

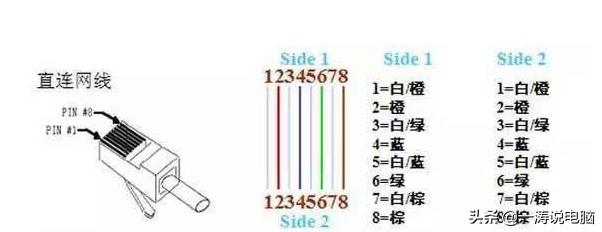

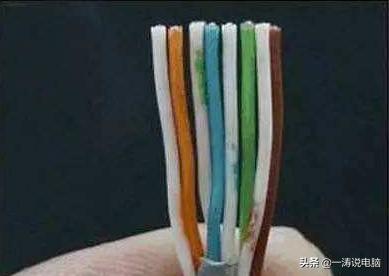

網線頭子的接法：

T586B

T586B

T586A（586A),，并不是網線的網頭制作標準之一，正確的是T568B(568B),。

市場上常見的網線類型

四類線：該類電纜的傳輸頻率為20MHz,，用于語音傳輸和最高傳輸速率16Mbps的數據傳輸，主要用于基于令牌的局域網和 10BASE-T/100BASE-T,。

五類線：該類電纜增加了繞線密度,，外套一種高質量的絕緣材料，傳輸率為100MHz,，用于語音傳輸和最高傳輸速率為100Mbps的數據傳輸，主要用于100BASE-T和10BASE-T網絡,。這是最常用的以太網電纜,。

超五類線：超5類具有衰減小，串?dāng)_少,，并且具有更高的衰減與串?dāng)_的比值（ACR)和信噪比（StructuralReturn Loss),、更小的時延誤差，性能得到很大提高。超5類線主要用于千兆位以太網（1000Mbps）,。

六類線：該類電纜的傳輸頻率為1MHz～250MHz,，六類布線系統在200MHz時綜合衰減串?dāng)_比（PS-ACR）應該有較大的余量，它提供2倍于超五類的帶寬,。六類布線的傳輸性能遠遠高于超五類標準,，最適用于傳輸速率高于1Gbps的應用。

六類與超五類的一個重要的不同點在于：改善了在串?dāng)_以及回波損耗方面的性能,，對于新一代全雙工的高速網絡應用而言,，優良的回波損耗性能是極重要的。六類標準中取消了基本鏈路模型,，布線標準采用星形的拓?fù)浣Y(jié)構,，要求的布線距離為：永久鏈路的長度不能超過90m，信道長度不能超過100m,。

超六類線：超六類線是六類線的改進版,，同樣是ANSI/EIA/TIA-568B.2和ISO 6類/E級標準中規定的一種非屏蔽雙絞線電纜，主要應用于千兆位網絡中,。在傳輸頻率方面與六類線一樣,，也是200～250 MHz，最大傳輸速度也可達到1000 Mbps,，只是在串?dāng)_,、衰減和信噪比等方面有較大改善。

七類線：該線是ISO 7類/F級標準中最新的一種雙絞線,，它主要為了適應萬兆位以太網技術的應用和發展,。但它不再是一種非屏蔽雙絞線了，而是一種屏蔽雙絞線,，所以它的傳輸頻率至少可達500 MHz,，是六類線和超六類線的2倍以上，傳輸速率可達10 Gbps,。

網線最好使用知名品牌,，避免出現一些問題，不要使用一些不知名的品牌,。

下面接著介紹交換機

交換機分為：百兆和千兆以及萬兆交換機,，常規情況下我們只能用到百兆和千兆，在不同環境使用不同的交換機,，后面我會詳細介紹,。交換機的作用就是：通俗易懂的說法就是網絡擴大器，也可以理解為網絡中轉端,。

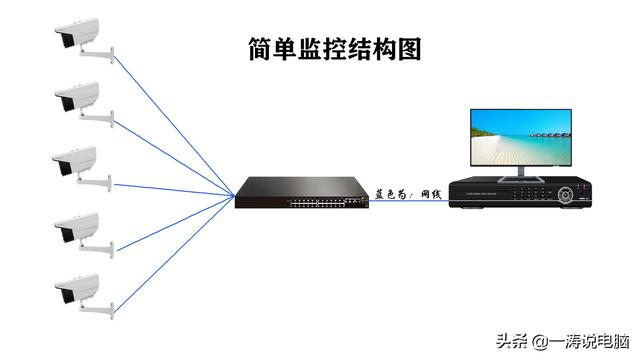

上面就介紹完了主要設備和一些主要的輔材,，下面主要開始講解如何安裝監控,。我先用一張圖來介紹一下設備連接情況和一些注意事項。

通過上面圖片看到,，藍色部分是網線,，攝像頭是通過網線連接到交換機，然后在通過一根網線連接到錄像機,，這樣就完成了基本網絡組成部分,，但是攝像頭是需要供電的，而且攝像頭不是直流電,，也就說不是220V,，而是通過變壓的，一般情況下半球和槍式攝像頭都是變壓到12V2A,，下面再次通過兩張圖片來了解一下,。

電源適配器

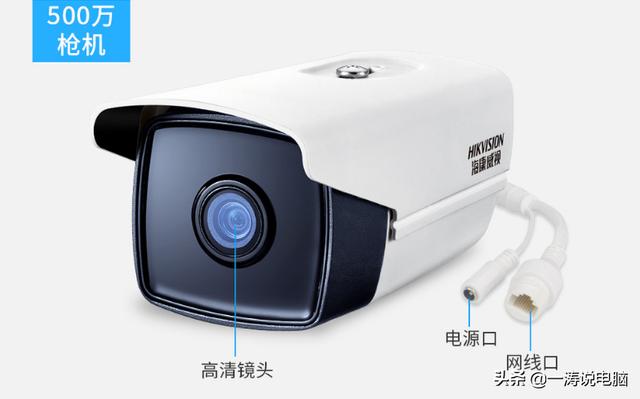

攝像頭的接口有兩個，一個網絡接口和一個電源接口,，剛才已經講了網絡接口,，下面講講如何接電源，如果攝像頭旁邊有通電的插座直接插上,，然后連上攝像頭上的3.5接口就可以了,。但是在很多場景下，攝像頭旁都沒有插座,，這時我們需要剪斷電源適配器帶有插頭的那一端,，然后中間用電源線進行延長。

重點同時也是知識點：只能剪斷帶插頭的那一端,，3.5接口的這端千萬不能剪,，因?yàn)樽儔汉缶褪Ｏ?2V了，你如若還延長,，最后到了攝像頭哪里,，根本就不夠電壓，導致攝像頭無常工作,，所以只能剪斷帶插頭的那一端,。

上面說到了電源線，這里普及一下電源線的知識點：監控很多情況下都用0.5平方和0.75或者1.0平方的電源線,，電源線是可以串連的,，0.5平方的線大概可以承受600瓦左右，我們用的適配器是12v2A=24瓦,，600/24=25,，也就是說0.5平方電源線大概可以支撐25個攝像頭電源，以此類推,，根據不同場景使用不同規格的電源線,。

標準POE供電方式：

上面我只講了200V直供，給攝像頭供電,，這里講一下POE供電方式,，我們?nèi)绻冒僬拙椭粫?huì)用到1236來傳輸數據，剩下4578可以用來供電,，如果是選擇用POE必須具備以下條件

POE攝像頭

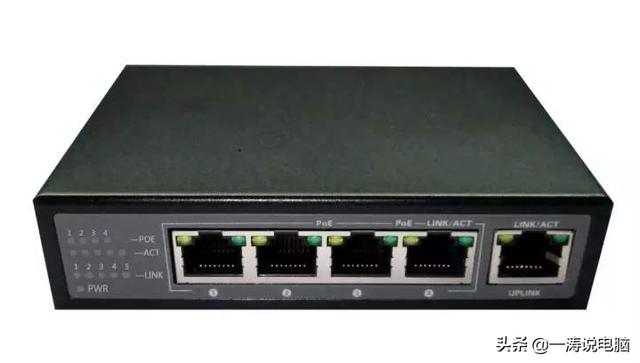

POE交換機

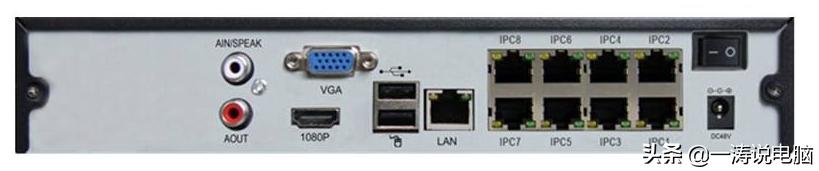

POE錄像機

1.攝像頭支持POE供電

2.POE交換機

3.錄像機直接POE

POE供電優勢：一根網線既能傳輸數據又能供電,，就不用單獨在拉電源線了，適配器也不用了,，其主要是設備支持,。

組建方式：攝像頭直接到錄像機，中間無需交換機,，或者是錄像機不支持POE,，這時會用到POE交換機給攝像頭供電，3者間根據場景使用,。

出了POE還有集中供電,，這里就不講了，因?yàn)閷?shí)際操作中集中供電并不是很實用,。

百兆和千兆交換機使用場景

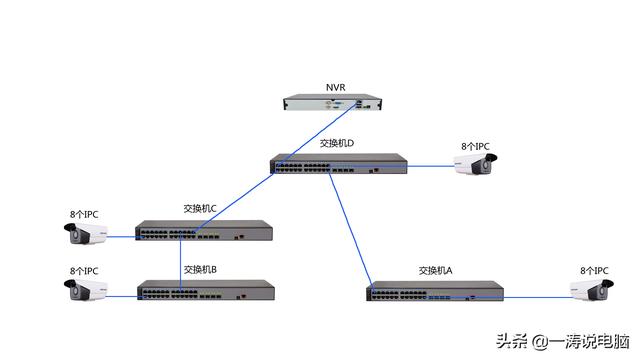

在不同環境使用不同的交換機,，都知道交換機分為百兆和千兆交換機，那么在什么情況下使用百兆,，在什么情況下使用千兆,，請大家看下圖。

名詞解釋：IPC->攝像頭,，NVR->硬盤錄像機

要想知道交換機能帶動多少個攝像頭,，我們得知道攝像頭的碼流（主碼流+子碼流），網絡攝像頭有個峰值帶寬,，只有在其峰值帶寬下才能保證攝像頭的穩定運行,，通常數字監控的峰值帶寬=碼流*取流路數（其實就是IPC數量）*1.2，交換機的實際使用帶寬建議不要超過端口的最大速率的70%,，也就是百兆不超過70M,，千兆不過超過700M。

通過上圖可以看到,，每個交換機都連接了8個IPC,，我們假設每個IPC主碼流4M，子碼流0.5M,，那么就是4.5*8*1.2=43.2M,，所以A,B交換機都可以用百兆，而C和D都需要用到千兆交換機,，因?yàn)镃=43.2+43.2=86.4,已經操過了70M,，D=43.2+43.2+43.2=129.6,。

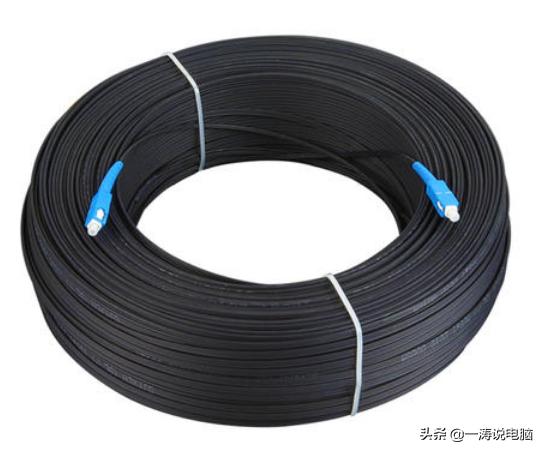

光纖的使用

特點：成本低，傳輸快

一般情況下網線的傳輸不會超過80米,，好一點無氧銅的網線最遠也不能超過130米,，一旦超過監控就會出現掉幀卡頓等情況。如果是總長200米,，用好一點的網線,，中間加上交換機是可以的，但是如果是2公里,，在這樣一直加交換機也是可以的,，但是這樣會大幅增長安裝成本，切一旦網線用長了信號是有衰減的,，所以這時就會使用光纖作為載體來傳輸,，幾公里，幾十公里都是可以的,。

光纖的傳輸方式分為：多模光纖和單模光纖,，多模光纖傳輸距離較短，單模光纖傳輸距離較長可以傳輸幾十公里,。一般情況下監控使用單模光纖較多,。

用幾芯的問題：一般情況下有幾個終端就需要幾芯，但實際方案設計和施工時會考慮冗余,，所以多會每個終端用兩芯,，入要考慮成本也可以采用整個線路冗余1-2芯，比如說你有三個光纖接入交換機,，就需要有三芯（實際要用四芯的光纜）,，因?yàn)槌艘恍竟饫w之外，基本沒有單數芯數的光纜,，如：三芯,、五芯等，當然也不是絕對一光芯只能接一個終端設備,，也可以在一根光芯上串聯多臺終端,，但這需要多次熔接，光衰較大,，不能實現遠距離傳輸,。

光纖收發器：聽名字叫收發器，所以就是一邊發另一邊收,，收發器是一對使用,，不能單個使用

光纖拉好后，需要用尾纖蓉纖然后連接收發器進行數據傳輸

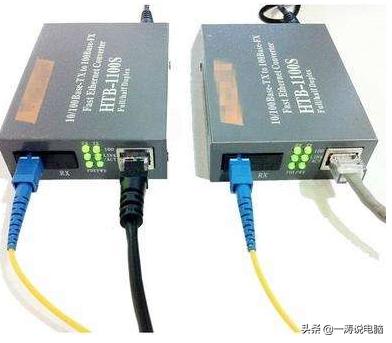

光纖收發器

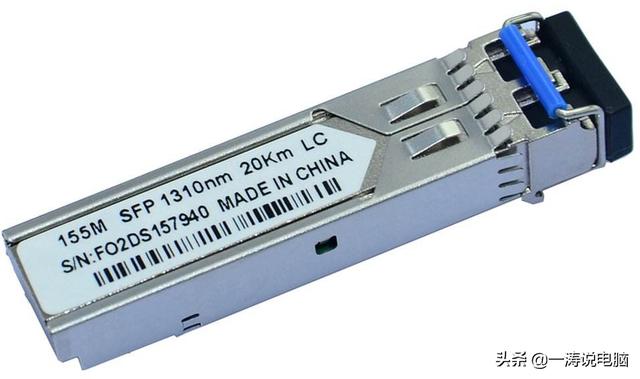

光模塊

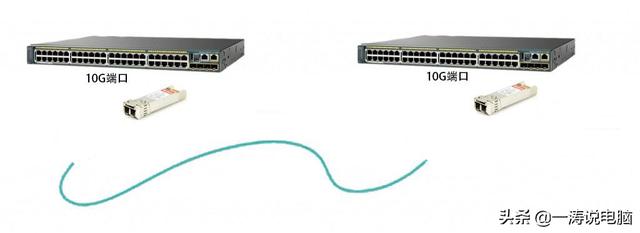

光模塊接入方式

光模塊是用在交換機支持的情況下,，直接連接到交換機接口,，這樣可以不使用光纖收發器了,。如果交換機不支持，就必須使用光纖收發器,。

在光纖這個環節,，大概給大家介紹了一下，如果介紹太詳細會引發篇幅過長,，如果沒能理解，請大家在問一下度娘,，在此給大家說聲抱歉,！

無線網橋的使用

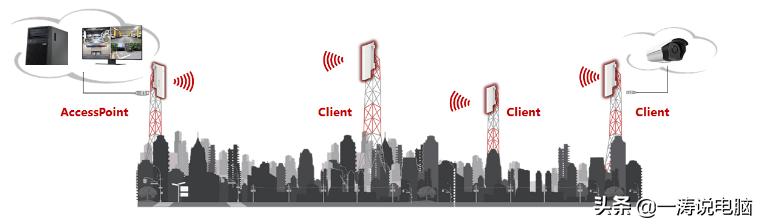

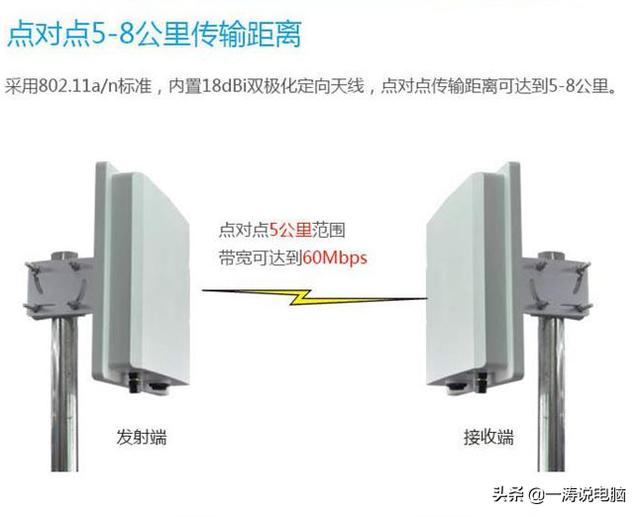

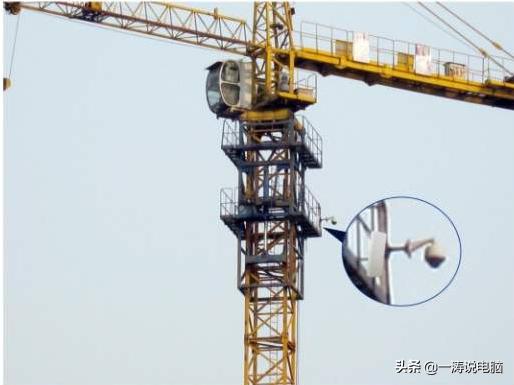

在一些特殊場景是不適合放線的，這時就會用到無線網橋,，無線網橋其實有點像無線路由器的wifi功能,，但是在功能上是有差異的，網橋一般是一對使用一個發射端和一個接收端,，這叫做點對點,，也可以一點對多點，一點對多點一般情況下不超多3個點,，即為1對3,。常規無線網橋的傳輸距離1-5公里，傳輸速率這要看網橋的參數了,，不同品牌型號不同傳輸速率會有所不同,。無線網橋應用場景如：電梯、塔吊等不適合放線的地方,，但是一定要是空曠的地方,，中間不能有障礙物阻擋，否則會影響信號,。網橋的設置這里不介紹了,，各品牌之間設置方式不一樣。

這里有TP-LINK 的設置方法,，大家可以參考

https://service.tp-link.com.cn/detail_article_4198.html

硬盤錄像機需要多大硬盤才能儲存

H.264

計算方法：在計算前我們必須知道攝像頭的碼流是多少,，包括主碼流和子碼流一起，才能精確計算,。

公式如下： 碼流×3600×24÷8÷1024÷1024=一天

碼流是以秒為單位計算的,，因此容量也要用秒來進行換算

3600=1小時

24=1天24小時

8=字節

換算G就要除以1024

換成T 還要再除1024

結果就是1天所需的容量，如果是儲存一個月,，就在乘30就行了,，以此類推。

舉例：

8個300W的IPC,，主碼流3MB,，子碼流0.5MB

3.5MB/s換算過來就是3584kbps

（3584*3600*24/8*1024/1024）*8=295.3GB

H.265

H265,，在保證清晰度的同時，其實就是壓縮了碼流,，所以相對比起H.264降低了一半的儲存空間

拿上面的例子來舉例：

H.264（3584*3600*24/8*1024/1024）*8=295.3GB

H.265（3584*3600*24/8*1024/1024）*8/2=147.65GB
